Акт скрытых работ на прокладку кабеля

Полный акт, как при скачивании

Заполненный образец АОСР на прокладку кабеля

Учебный АОСР № УЧЕБНЫЙ-КЛ-01 от 08.10.2026 относится к линии КЛ-1 в траншее. Генподрядчик и отдельный электромонтажный исполнитель указаны своими ролями. После первой присыпки и защиты предъявлен участок на ПК 0+10–ПК 0+30; следующим этапом разрешается окончательная засыпка по учебной РД.

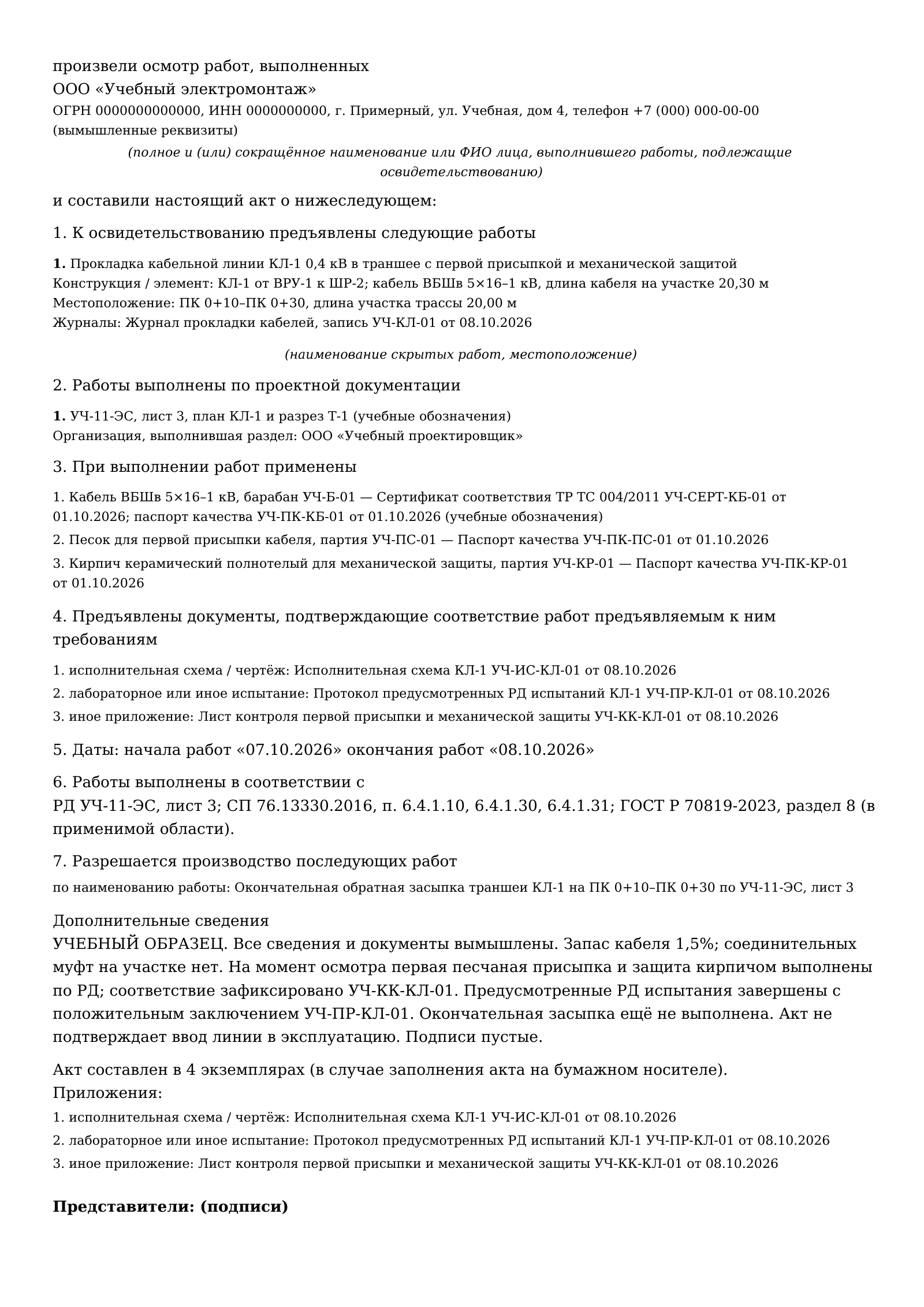

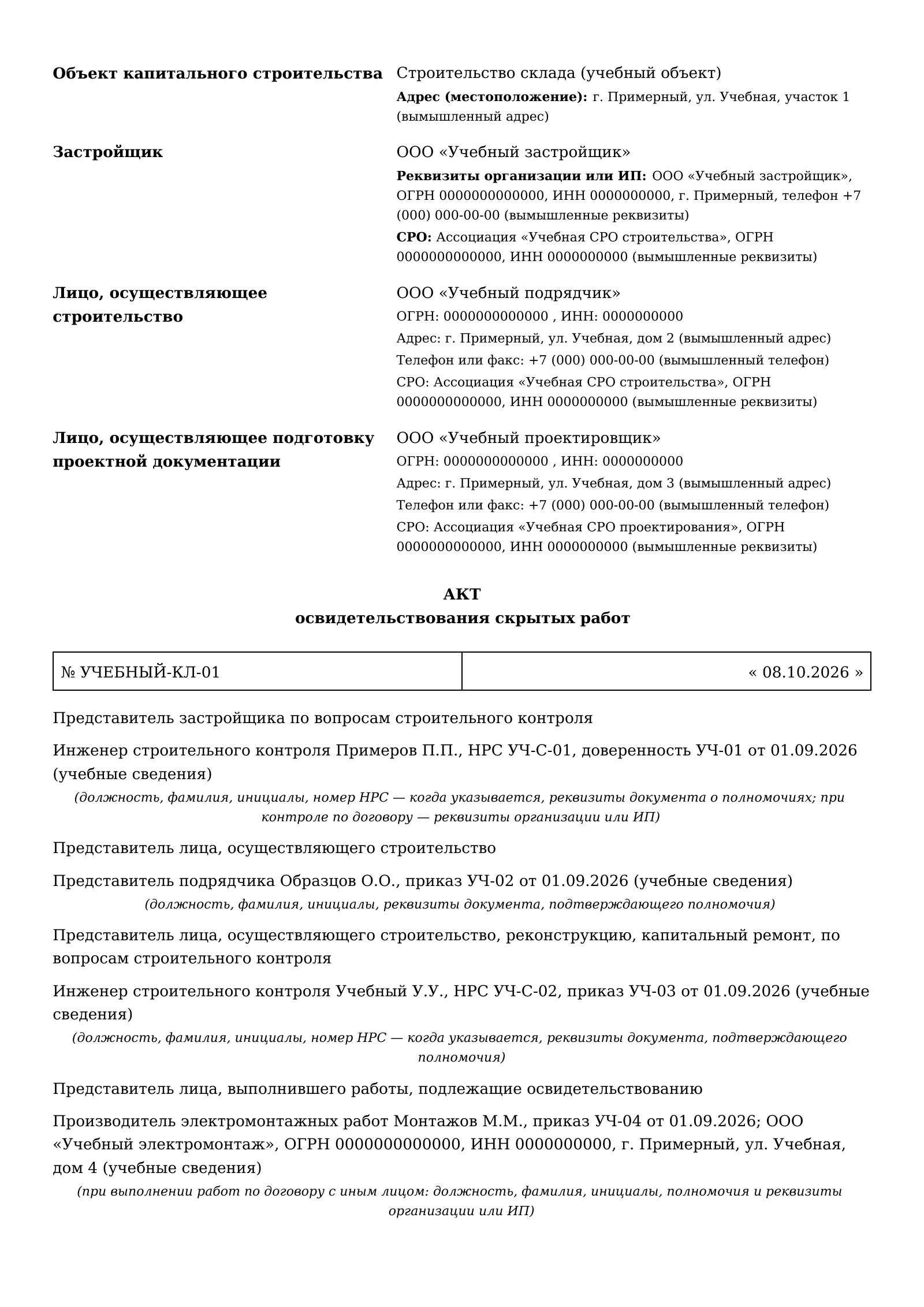

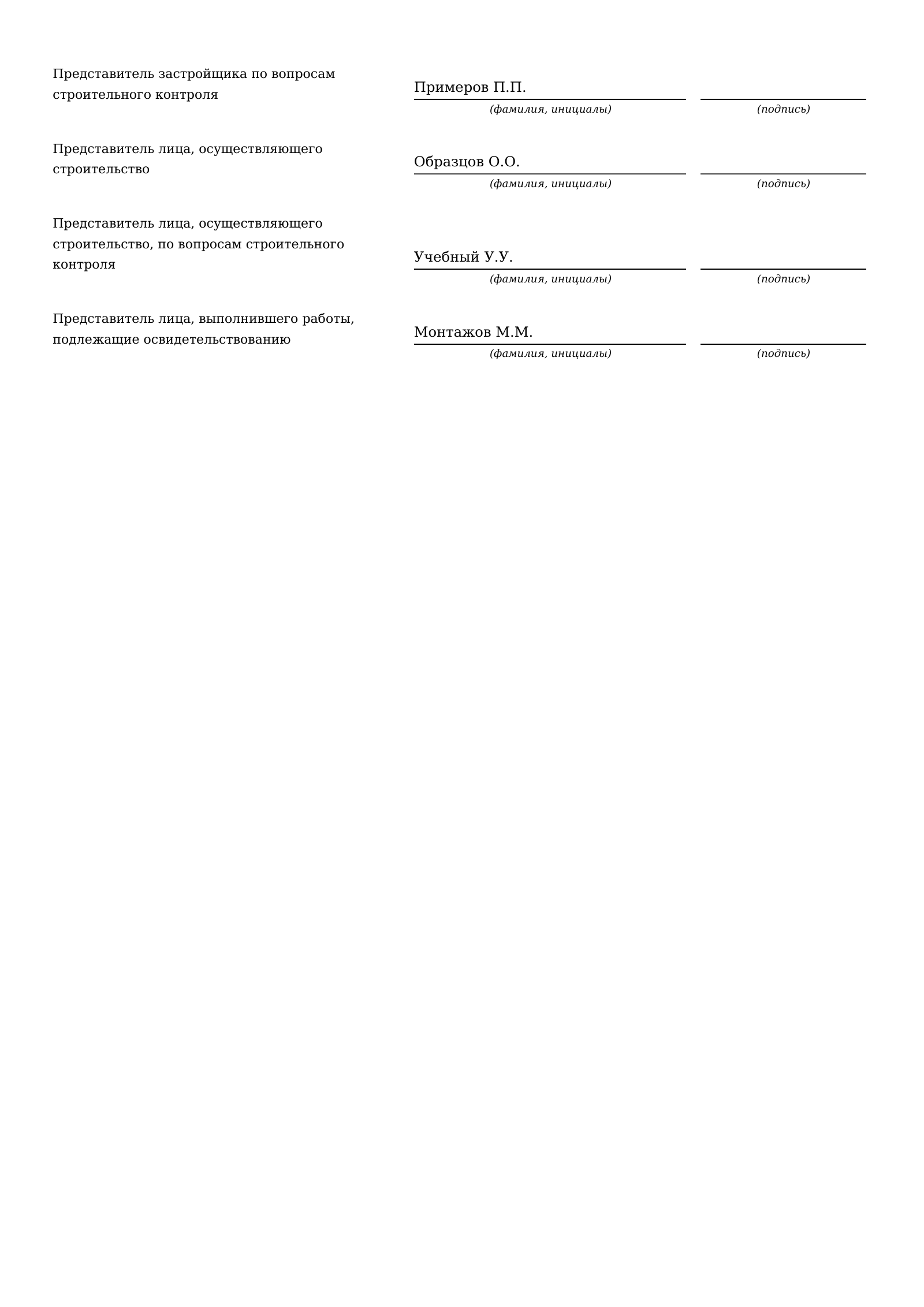

УЧЕБНЫЙ ОБРАЗЕЦ · ВЫМЫШЛЕННЫЕ ДАННЫЕ. Ниже все 3 листа настоящего скачиваемого PDF, включая участников, материалы, приложения и пустые поля подписей. Для чтения увеличьте страницу.

Как заполнить акт скрытых работ на кабель

Начните с конкретной формулировки: «Прокладка кабельной линии [обозначение, напряжение] на участке [границы] с [фактически выполненная защита] по [чертёж, лист]». Название «монтаж кабеля» без участка и состояния работ не объясняет, что предъявлено к проверке.

• Линия и участок: обозначение, направление, пикеты или иные проектные ориентиры, длина трассы.
• Кабель: фактическая марка, жилы и сечение, номинальное напряжение кабеля, проложенная длина в границах акта, барабан или партия. Напряжение сети и маркировка кабеля могут различаться.
• РД: шифр и листы плана, разреза, узлов защиты и согласованных изменений.
• Контроль: исполнительная схема, результаты осмотра и предусмотренных измерений/испытаний.
• Следующий этап: конкретная закрывающая работа в границах освидетельствованного участка.

В примере четыре подписанта: представители застройщика по строительному контролю, генподрядчика, его строительного контроля и отдельного электромонтажного исполнителя. Представителя проектировщика указывают, когда застройщик привлёк его для проверки соответствия работ проекту согласно части 2 статьи 53 ГрК РФ. Для своего объекта уточните состав, полномочия и применимые исключения по СРО/НРС: сведения о СРО и предусмотренные формой номера НРС не требуют в случаях, когда членство в СРО не требуется. Подписи сервис не ставит.

АОСР на кабель в траншее: какой этап описать

Пункт 6.4.1.30 СП 76 связывает осмотр с первой присыпкой и выполненной защитой. По пункту 6.4.1.31 окончательная засыпка следует после монтажа соединительных муфт и испытаний линии. В учебном сценарии соединительных муфт нет, а предусмотренные РД испытания завершены; для другого объекта проверьте фактическую последовательность.

Разработка основания и засыпка имеют собственные границы: есть пояснения к АОСР на разработку траншеи и образец на обратную засыпку. Их учебные данные не составляют готовый комплект КЛ-1. Акт осмотра перед закрытием формы 17 также сохраняет свой предмет и применимое основание.

Акт скрытых работ на электропроводку: что изменить

Для стен, пола, труб или закрываемой конструкции укажите реальные помещения, оси, этаж, номера линий и проектный способ прокладки. Вместо пикетов траншеи опишите границы предъявленного участка; вместо обратной засыпки — предусмотренную закрывающую работу. Не переносите защиту кирпичом из этого PDF в акт на кабель под стяжкой.

Сопоставьте кабель, крепления, трубы и проходки с рабочими узлами; приложите относящиеся к этому этапу документы. Обогрев греющим кабелем требует своих проектных решений и контроля. На этой странице один скачиваемый пример силовой линии в траншее; пояснения не являются отдельным готовым актом на электропроводку или обогрев.

Материалы, схема и приложения к АОСР

• План трассы, разрезы и узлы рабочей документации, исполнительная схема конкретного участка.
• Паспорт и обязательный документ о соответствии для фактически применённого кабеля; документы качества присыпки и защиты.
• Записи контроля при прокладке, устройстве присыпки и защиты, предусмотренные протоколы испытаний.
• Документы согласованных изменений, когда они относятся к предъявляемым работам.

ГОСТ Р 70819-2023 относится к прокладке кабелей с пластмассовой изоляцией до 35 кВ в земле; раздел 8 описывает контроль, а раздел 7.7 — испытания с учётом нормативных ссылок и изготовителя. Состав и режим испытаний определяют для своей линии. АОСР не заменяет приёмку всей линии в эксплуатацию.

Для низковольтного кабеля в области применения ТР ТС 004/2011 паспорт не заменяет обязательный сертификат соответствия. Сверьте марку, изготовителя и применимость сертификата к поставленной продукции. В пункте 3 учебного PDF указаны вымышленные сертификат на кабель и три паспорта качества; в пункте 4 — три подтверждающих документа. Отдельные файлы приложений в скачивание не входят. Обозначения «УЧ» показывают заполнение формы и не подтверждают материалы или испытания вашего объекта.

Для учёта линии есть кабельный журнал, а условия выполненной прокладки отражает журнал прокладки кабелей. Осмотр кабеля на барабане относится к своему этапу контроля. Эти документы не заменяют освидетельствование скрытой прокладки.

Заземление на том же объекте

Для скрываемой подземной части заземляющего устройства есть образец АОСР на устройство заземления перед засыпкой. Элементы ЗУ, соединения и их контроль имеют свои границы; акт на кабельную линию не подтверждает эти работы.

Четыре ошибки в акте на прокладку кабеля

Нормативные основания

Рекомендуемый образец АОСР — приложение № 3 к составу ИД по приказу № 344/пр: текст с изменениями от 23.06.2025 (PDF). Приказ № 369/пр с 01.03.2026 касается электронных форматов в пункте 5 порядка. PDF редактора предназначен для проверки и бумажного подписания; электронное ведение ИД проверяют отдельно.

СП 76.13330.2016: карточка Росстандарта; первичный текст (PDF). Пункты 6.4.1.10, 6.4.1.26, 6.4.1.30–6.4.1.32 описывают запас кабеля, подготовку трассы, осмотр, защиту и последующую засыпку.

ГОСТ Р 70819-2023: карточка Росстандарта и первичный текст (PDF). Разделы 6.7, 7.7 и 8 — готовность траншеи, испытания и контроль. Историческая ссылка стандарта на РД 11-02-2006 не означает, что для нового акта следует использовать отменённый порядок вместо действующего приказа 344/пр.

ТР ТС 004/2011, действующий текст в государственной системе «Әділет»: статья 1 — область применения, статья 7 и пункт 6 приложения — подтверждение соответствия кабелей, проводов и шнуров в форме сертификации. Для продукции вне области этого регламента проверяют её собственные применимые требования.

Проверено 08.10.2026. Для рабочего акта уточните применимость требований на даты работ, решения проекта, грунт, тип кабеля и документацию изготовителя. Учебные значения и заключения не являются результатами контроля вашего объекта.
