Образец заполнения АОСР
Акт скрытых работ на огнезаделку кабельных проходок
Заполненный пример на один узел прохода кабелей через стену: система заделки, глубина, защита кабелей и подтверждения контроля. Полный PDF со всеми листами и бесплатный редактор своего акта.
Без регистрации. Свой акт можно скачать в PDF.
Заполненный образец АОСР на огнезаделку проходок

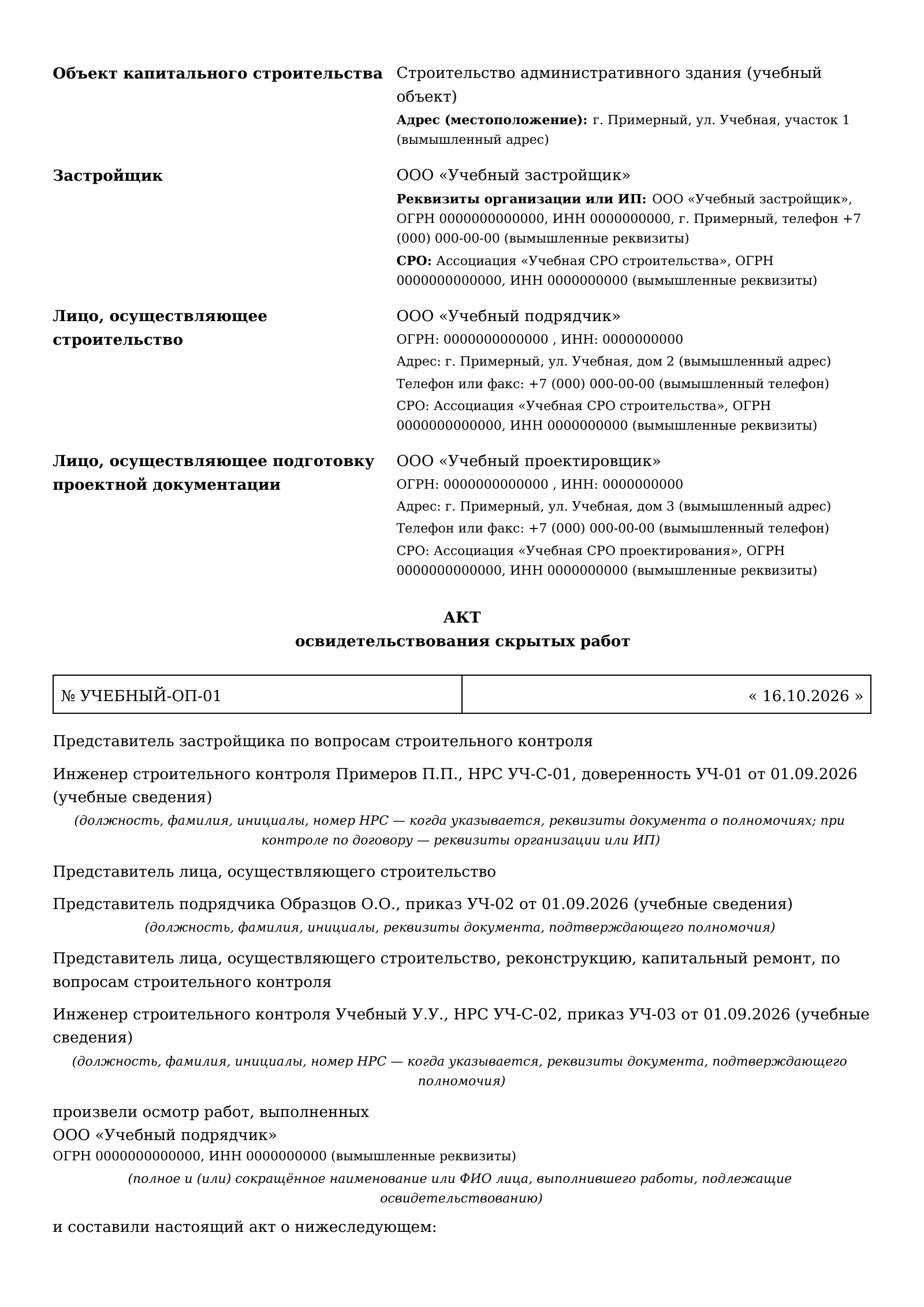

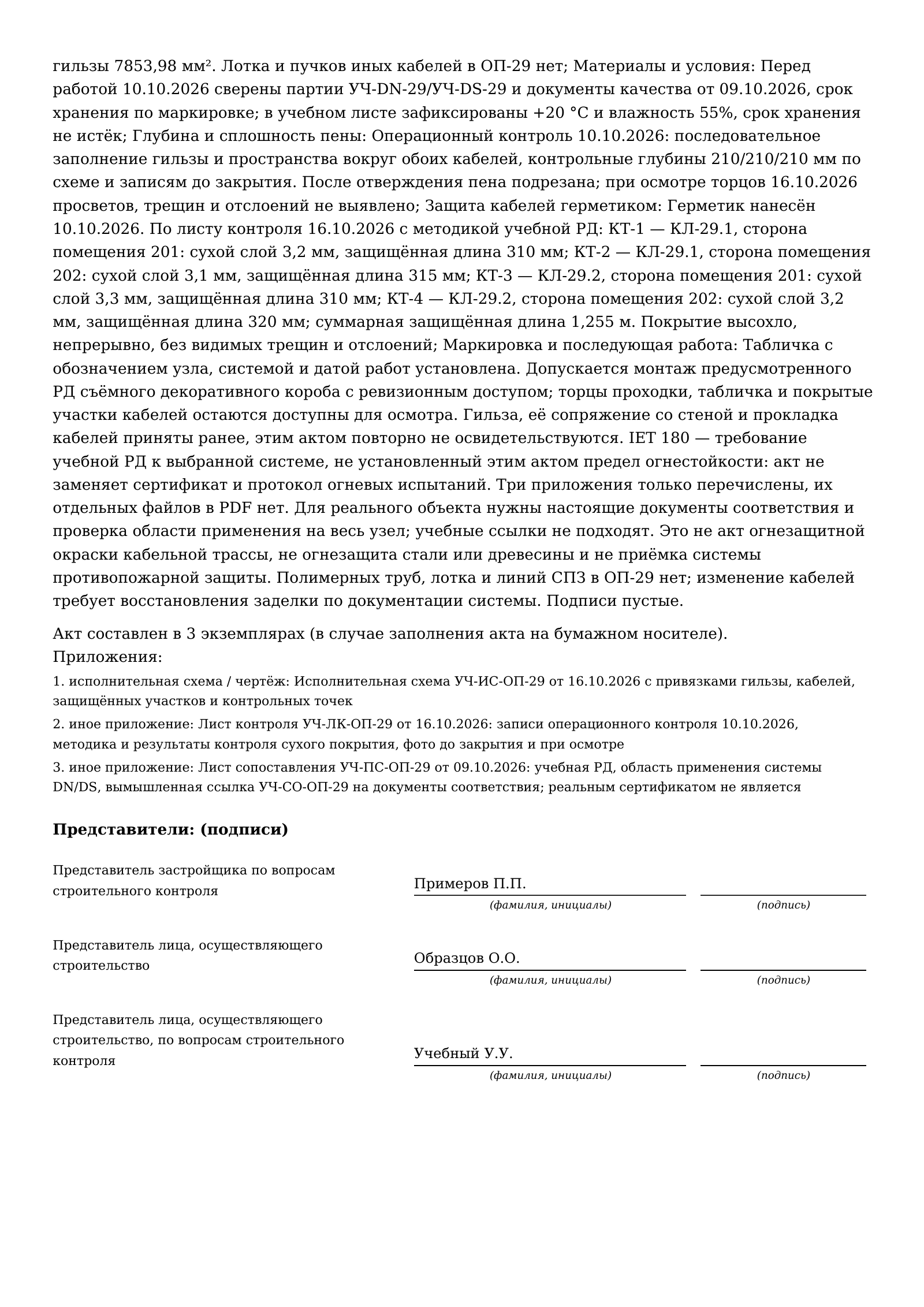

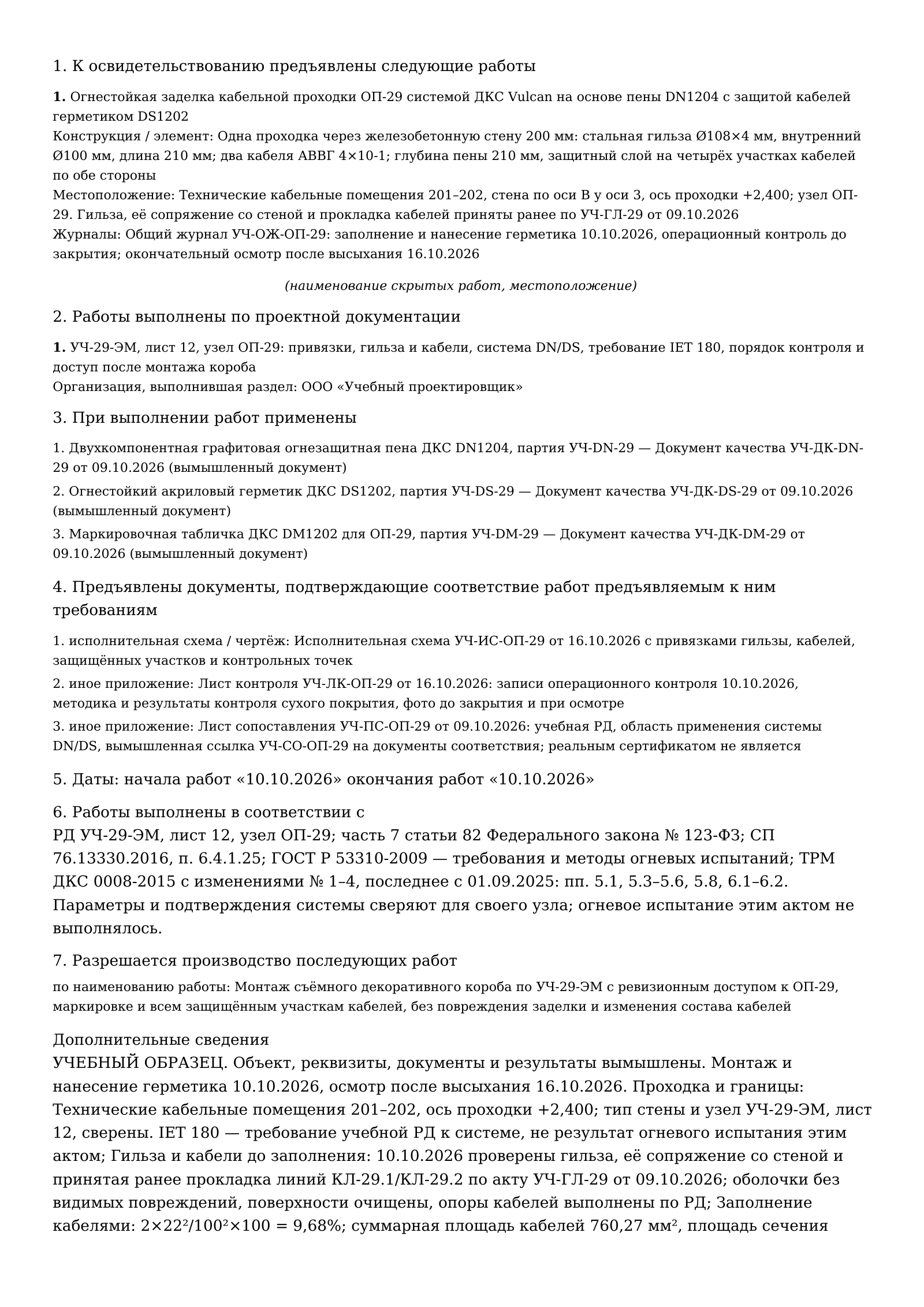

Акт УЧЕБНЫЙ-ОП-01 от 16.10.2026: ОП-29 между помещениями 201–202, стена по оси В у оси 3, ось проходки +2,400. Монтаж и нанесение герметика — 10.10.2026, осмотр после высыхания — 16.10.2026.
Какой документ вы скачиваете
Учебный акт освидетельствования скрытых работ на огнестойкую заделку кабельной проходки системой DN/DS. Внутренняя полость стальной гильзы заполнена двухкомпонентной графитовой пеной; кабели защищены герметиком по обе стороны стены. Гильза, её сопряжение со стеной и прокладка кабелей приняты ранее. Это не акт огнезащитной окраски всей трассы и не приёмка системы СПЗ. IET 180 — требование учебной РД; акт не устанавливает предел огнестойкости испытанием. Все реквизиты, документы и результаты вымышлены; три приложения только перечислены, их отдельных файлов в PDF нет. Подписи пустые.
Объект, организации и представители
ОП-29: система заделки, документы и результаты контроля
Защитный слой кабелей, последующие работы и подписи
Меньше ручного заполнения
Есть чертежи и схемы? Подготовьте по ним свой АОСР
Загрузите узел проходки, исполнительную схему, документы на систему заделки и партии материалов или лист контроля в PDF, DOCX, JPG или PNG. Сервис предложит найденные сведения для вашего акта.
Выберите работу, сверьте и дополните сведения. Посмотрите весь АОСР перед оплатой.
Предпросмотр бесплатно. PDF без водяного знака — 299 ₽ за подготовленную версию. Разовая покупка, без подписки.
- Ваши документы
Рабочий чертёж, схема или документы на материалы и контроль.
- Проверка сведений
Вы выбираете работу, сверяете и дополняете акт.
- Полный предпросмотр
Оплата и скачивание, когда результат подходит.
Как заполнить акт огнезаделки кабельных проходок
Назовите конкретную проходку и её исполнение. Формулировка «заделка отверстий» без типа преграды, кабелей и системы не описывает, что именно проверяли. Ниже сведения учебного ОП-29 связаны с пунктами скачиваемого акта.
- 1. Предъявленная работа
Огнестойкая заделка кабельной проходки ОП-29 системой ДКС Vulcan на основе пены DN1204 с защитой кабелей герметиком DS1202
Назовите узел проходки и фактически выполненную систему заделки.
- Место и состав
Одна проходка через железобетонную стену 200 мм: стальная гильза Ø108×4 мм, внутренний Ø100 мм, длина 210 мм; два кабеля АВВГ 4×10-1; глубина пены 210 мм, защитный слой на четырёх участках кабелей по обе стороны; Технические кабельные помещения 201–202, стена по оси В у оси 3, ось проходки +2,400; узел ОП-29. Гильза, её сопряжение со стеной и прокладка кабелей приняты ранее по УЧ-ГЛ-29 от 09.10.2026
Нужны привязки, стена, гильза, кабели и границы работ; одного числа проходок недостаточно.
- 2. Рабочая документация
УЧ-29-ЭМ, лист 12, узел ОП-29: привязки, гильза и кабели, система DN/DS, требование IET 180, порядок контроля и доступ после монтажа короба; ООО «Учебный проектировщик»
Узел РД должен соответствовать области применения и документам выбранной системы.
- 3. Материалы
- Двухкомпонентная графитовая огнезащитная пена ДКС DN1204, партия УЧ-DN-29 — Документ качества УЧ-ДК-DN-29 от 09.10.2026 (вымышленный документ)
- Огнестойкий акриловый герметик ДКС DS1202, партия УЧ-DS-29 — Документ качества УЧ-ДК-DS-29 от 09.10.2026 (вымышленный документ)
- Маркировочная табличка ДКС DM1202 для ОП-29, партия УЧ-DM-29 — Документ качества УЧ-ДК-DM-29 от 09.10.2026 (вымышленный документ)
Сопоставьте применённые партии с настоящими документами качества. Учебные документы не являются сертификатами на ваш узел.
- 4. Подтверждения
Исполнительная схема УЧ-ИС-ОП-29 от 16.10.2026 с привязками гильзы, кабелей, защищённых участков и контрольных точек; Лист контроля УЧ-ЛК-ОП-29 от 16.10.2026: записи операционного контроля 10.10.2026, методика и результаты контроля сухого покрытия, фото до закрытия и при осмотре; Лист сопоставления УЧ-ПС-ОП-29 от 09.10.2026: учебная РД, область применения системы DN/DS, вымышленная ссылка УЧ-СО-ОП-29 на документы соответствия; реальным сертификатом не является
Три учебных приложения только перечислены, их отдельных файлов в скачивании нет.
- 5. Даты
Работы: 10.10.2026–10.10.2026; осмотр после высыхания: 16.10.2026
Дата нанесения и дата проверки сухого слоя могут различаться.
- 6. Основания
РД УЧ-29-ЭМ, лист 12, узел ОП-29; часть 7 статьи 82 Федерального закона № 123-ФЗ; СП 76.13330.2016, п. 6.4.1.25; ГОСТ Р 53310-2009 — требования и методы огневых испытаний; ТРМ ДКС 0008-2015 с изменениями № 1–4, последнее с 01.09.2025: пп. 5.1, 5.3–5.6, 5.8, 6.1–6.2. Параметры и подтверждения системы сверяют для своего узла; огневое испытание этим актом не выполнялось.
ГОСТ на огневые испытания не заменяет монтажную инструкцию выбранной системы.
- 7. Следующая работа
Монтаж съёмного декоративного короба по УЧ-29-ЭМ с ревизионным доступом к ОП-29, маркировке и всем защищённым участкам кабелей, без повреждения заделки и изменения состава кабелей
Последующая отделка не должна повреждать заделку и перекрывать предусмотренный доступ.
Представителей и полномочия указывают по схеме участников объекта. Учебные реквизиты, номера документов и результаты в рабочий акт не переносят; сервис подписи не ставит.
Бланк акта на огнестойкую заделку для своей работы
Заполнение проходит в модальном окне отдельного редактора; свой акт скачивается в PDF. Пример автоматически в ручной черновик не подставляется.
Что проверить до закрытия и при итоговом осмотре
Проверки относятся к выбранному исполнению ОП-29. Внутреннее заполнение и недоступные позднее участки фиксируют при монтаже; сухой слой герметика проверяют после высыхания. Видимый торец не подтверждает сам по себе всю глубину заделки.
Проходка и границы
- Что задано
- ОП-29: один узел через ненесущую железобетонную стену толщиной 200 мм по оси В / 3; учебная РД задаёт преграду EI 180 и проходку IET 180
- В учебном примере
- Технические кабельные помещения 201–202, ось проходки +2,400; тип стены и узел УЧ-29-ЭМ, лист 12, сверены. IET 180 — требование учебной РД к системе, не результат огневого испытания этим актом
Гильза и кабели до заполнения
- Что задано
- Ранее установленная стальная гильза Ø108×4 мм, внутренний диаметр 100 мм, длина 210 мм; выступ по 5 мм с обеих сторон стены. Два кабеля АВВГ 4×10-1, наружные диаметры по учебным замерам 22 и 22 мм
- В учебном примере
- 10.10.2026 проверены гильза, её сопряжение со стеной и принятая ранее прокладка линий КЛ-29.1/КЛ-29.2 по акту УЧ-ГЛ-29 от 09.10.2026; оболочки без видимых повреждений, поверхности очищены, опоры кабелей выполнены по РД
Заполнение кабелями
- Что задано
- По ТРМ 0008-2015 заполнение сечения гильзы кабелями не более 60%; учитывается наружный диаметр кабеля, а не сумма сечений жил
- В учебном примере
- 2×22²/100²×100 = 9,68%; суммарная площадь кабелей 760,27 мм², площадь сечения гильзы 7853,98 мм². Лотка и пучков иных кабелей в ОП-29 нет
Материалы и условия
- Что задано
- Система ДКС Vulcan: двухкомпонентная графитовая пена DN1204 и огнестойкий акриловый герметик DS1202; подмена бытовой монтажной пеной не предусмотрена. Условия по инструкции выбранной системы
- В учебном примере
- Перед работой 10.10.2026 сверены партии УЧ-DN-29/УЧ-DS-29 и документы качества от 09.10.2026, срок хранения по маркировке; в учебном листе зафиксированы +20 °C и влажность 55%, срок хранения не истёк
Глубина и сплошность пены
- Что задано
- Таблица 3 ТРМ для IET 180 предусматривает глубину не менее 200 мм; учебный узел задаёт 210 мм по всей длине гильзы
- В учебном примере
- Операционный контроль 10.10.2026: последовательное заполнение гильзы и пространства вокруг обоих кабелей, контрольные глубины 210/210/210 мм по схеме и записям до закрытия. После отверждения пена подрезана; при осмотре торцов 16.10.2026 просветов, трещин и отслоений не выявлено
Защита кабелей герметиком
- Что задано
- Для выбранного исполнения — сухой слой DS не менее 3 мм на каждом кабеле, длина не менее 300 мм от границы проходки с каждой стороны; четыре защищённых участка
- В учебном примере
- Герметик нанесён 10.10.2026. По листу контроля 16.10.2026 с методикой учебной РД: КТ-1 — КЛ-29.1, сторона помещения 201: сухой слой 3,2 мм, защищённая длина 310 мм; КТ-2 — КЛ-29.1, сторона помещения 202: сухой слой 3,1 мм, защищённая длина 315 мм; КТ-3 — КЛ-29.2, сторона помещения 201: сухой слой 3,3 мм, защищённая длина 310 мм; КТ-4 — КЛ-29.2, сторона помещения 202: сухой слой 3,2 мм, защищённая длина 320 мм; суммарная защищённая длина 1,255 м. Покрытие высохло, непрерывно, без видимых трещин и отслоений
Маркировка и последующая работа
- Что задано
- Табличка ОП-29, доступ к обеим сторонам и защищённым участкам; не допускать повреждения заделки и неучтённого добавления кабелей
- В учебном примере
- Табличка с обозначением узла, системой и датой работ установлена. Допускается монтаж предусмотренного РД съёмного декоративного короба с ревизионным доступом; торцы проходки, табличка и покрытые участки кабелей остаются доступны для осмотра
Пена, герметик и документы на весь узел
Одна согласованная система
В ОП-29 выбраны DN1204 и DS1202 по ТРМ ДКС 0008-2015 с изменением № 4 от 01.09.2025. Проверяют весь узел: преграду, гильзу, кабели, размеры и слои. Документ на отдельный картридж не описывает автоматически любую проходку.
Сухой слой, а не свежий валик
В выбранном исполнении по п. 5.6 требуются сухой слой DS от 3 мм и защищённая длина от 300 мм с каждой стороны. В примере четыре участка двух кабелей; проверки привязаны к линиям и сторонам, дата контроля позже нанесения.
Наружный диаметр кабеля
Заполнение полости в примере 9,68% рассчитано по двум наружным диаметрам 22 мм и внутреннему диаметру гильзы 100 мм. Маркировка 4×10 описывает жилы и не заменяет наружный размер кабеля.
Доступ после отделки
Декоративный короб по учебной РД съёмный, с ревизионным доступом. Он не должен повредить заделку, скрыть маркировку или лишить доступа к предусмотренным зонам контроля. Добавление кабеля меняет фактический состав узла.
Замеры сухого покрытия по кабелям и сторонам стены
Учебный контроль от 16.10.2026: каждый результат относится к одному защищённому участку. Те же точки и значения приведены в скачиваемом акте.
- КТ-1 · КЛ-29.1 · сторона помещения 201
- Сухой слой 3,2 мм; защищённая длина 310 мм.
- КТ-2 · КЛ-29.1 · сторона помещения 202
- Сухой слой 3,1 мм; защищённая длина 315 мм.
- КТ-3 · КЛ-29.2 · сторона помещения 201
- Сухой слой 3,3 мм; защищённая длина 310 мм.
- КТ-4 · КЛ-29.2 · сторона помещения 202
- Сухой слой 3,2 мм; защищённая длина 320 мм.
Прокладка кабеля, заделка проходки и последующие работы
- До заделки: приняты гильза, её сопряжение со стеной, кабели и их опоры; сверены РД и документы системы. В ОП-29 это предшествующий этап от 09.10.2026.
- При монтаже: фиксируют заполнение, глубину и скрываемые участки до потери доступа. Пена и герметик нанесены 10.10.2026.
- После высыхания: предусмотренный контроль сухого слоя, видимых торцов и покрытия, маркировки и комплектности подтверждений. В примере осмотр 16.10.2026.
- После приёмки: монтаж короба с доступом по РД. Эксплуатационный осмотр и восстановление после вмешательства — отдельные задачи.
АОСР на прокладку кабеля имеет свой предмет: учебный пример линии в траншее не подтверждает ОП-29. Акт осмотра кабельной канализации формы 17 также не заменяет акт на огнестойкую заделку.
Что подготовить для акта огнезаделки
- Перечень проходок с номерами, привязками и исполнительной схемой.
- Узел РД и требуемые характеристики преграды и проходки.
- Настоящие документы соответствия системы с подходящей областью применения, инструкцию и документы качества партий.
- Записи операционного контроля, замеры глубины и защитных слоёв с методом контроля и фото.
- Фактические даты, представителей и документы о полномочиях.
В PDF три учебных приложения перечислены без отдельных файлов. Вымышленная ссылка УЧ-СО-ОП-29 — часть учебного пояснения, реальным сертификатом не является. Для рабочих документов нужны настоящие сведения объекта.
Другие документы электромонтажного участка
Подбор исполнительной документации по электромонтажным работам помогает проверить соседние документы. Протоколы электрических измерений и испытаний получают по их фактическим результатам; акт огнезаделки их не заменяет.
Ошибки в акте на кабельные проходки
Указана только марка пены
Без номера проходки, основания, кабелей, гильзы и проектного узла нельзя сопоставить работу с областью применения системы.
Пропущена защита кабелей
Для выбранного DN/DS глубины пены недостаточно: проверьте предусмотренные сухой слой и длину покрытия по обе стороны. Другие системы могут иметь иной состав.
Осмотр подменил огневое испытание
Число IET в акте не возникает из визуального осмотра. Нужны проектное требование, документы соответствия и совпадение фактического узла с областью применения.
Взяты параметры другой конструкции
Кабель, полимерная труба, шинопровод, стена и перекрытие не являются одним исполнением. Не переносите размеры ОП-29 без проверки своего узла.
Форма акта и нормативная основа
Рекомендуемый образец АОСР — приложение 3 к составу ИД по приказу Минстроя № 344/пр; изменения № 369/пр действуют с 01.03.2026. Обычный PDF сам по себе не подтверждает выполнение всех требований к электронному комплекту ИД.
Часть 7 статьи 82 Федерального закона № 123-ФЗ связывает требования к кабельной проходке с огнестойкостью пересекаемой конструкции. СП 76.13330.2016, п. 6.4.1.25, рассматривает кабельные проходки в производственных помещениях и кабельных сооружениях. Учебные помещения 201–202 относятся к техническому кабельному помещению; для другого объекта проверяют свою применимость.
ГОСТ Р 53310-2009 относится к требованиям пожарной безопасности и методам испытаний проходок. Порядок монтажа выбранной системы сверяется по ТРМ ДКС 0008-2015 с изменениями № 1–4, последнее с 01.09.2025: пп. 5.1, 5.3–5.6, 5.8, 6.1–6.2. Не заменяйте инструкцию на выбранное изделие общим названием ГОСТ.
Проверено 16.10.2026. ОП-29 — вымышленный узел кабелей в гильзе через железобетонную стену; он не является универсальным проектом проходки.
Вопросы об акте на огнезаделку кабельных проходок
Как заполнить акт скрытых работ на огнезаделку?
Укажите номера и привязки проходок, тип и толщину преграды, гильзы или лотки, марки и число кабелей, систему заделки и узел РД. Приведите партии материалов, документы соответствия, фактические проверки глубины и защитных слоёв, даты, представителей и следующую работу.
Что показано в заполненном образце?
Одна учебная кабельная проходка ОП-29 через железобетонную стену 200 мм: гильза с внутренним диаметром 100 мм, два кабеля, пена DN1204 на глубину 210 мм и герметик DS1202 на кабелях по обе стороны. Работы 10.10.2026, осмотр после высыхания 16.10.2026. Все сведения вымышлены; подписи пустые.
Когда нужен АОСР, если торец проходки остаётся видимым?
Состав и этапы приёмки задаёт документация объекта. Видимый торец не показывает всю глубину и внутреннее заполнение. В примере РД предусматривает операционный контроль до закрытия и итоговый осмотр до монтажа декоративного короба с ревизионным доступом. Любую заделку автоматически скрытой работой не объявляют.
Акт огнезаделки и акт огнезащитной обработки — одно и то же?
Сопоставляйте предмет работы. Кабельная проходка — узел пересечения преграды; огнезащитная окраска кабельной трассы, стали или древесины имеет другие материалы и проверки. Образец ОП-29 относится к заделке проходки, а не к окраске всей кабельной линии.
Какая глубина пены и толщина герметика нужны?
Универсального размера для любой пены нет. Для выбранного учебного исполнения DN/DS и требования IET 180 таблица 3 ТРМ 0008-2015 предусматривает глубину от 200 мм; РД ОП-29 задаёт 210 мм. Сухой слой DS на кабелях — от 3 мм на длине от 300 мм с каждой стороны по п. 5.6. Проверяйте своё исполнение и действующие документы системы.
Как посчитать заполнение гильзы кабелями?
Берут площадь наружных сечений кабелей, а не сумму сечений жил. В ОП-29 два кабеля диаметром 22 мм и внутренняя полость гильзы 100 мм: 2×22²/100²×100 = 9,68%. Ограничение 60% взято из инструкции выбранной системы и не переносится на любое изделие.
Подтверждает ли подписанный АОСР предел огнестойкости IET 180?
Акт фиксирует предъявленную работу и результаты предусмотренного контроля. IET 180 в образце — требование учебной РД, а не результат огневого испытания. Для реального узла проверяют настоящие документы соответствия и область применения системы; акт их не заменяет.
Можно перенести образец на трубы, ГКЛ или перекрытие?
В ОП-29 выбраны кабели в стальной гильзе через железобетонную стену. Полимерные трубы, перегородки из ГКЛ, проходы шинопроводов и перекрытия требуют своих узлов и проверок. Замена названия в этом PDF не подтверждает пригодность системы для другой конструкции.
Какие приложения указать к акту?
Состав подтверждений определяют для объекта: исполнительная схема и ведомость проходок, документы на систему и партии, записи операционного контроля, результаты контроля слоёв и фото. В примере перечислены три учебных приложения без отдельных файлов; вымышленная ссылка на документ соответствия реальным сертификатом не является.
Что делать, если в проходку добавили кабель?
Сверьте изменённый узел с РД и областью применения системы. Повреждённую заделку восстанавливают по документации изготовителя, затем фиксируют предусмотренный контроль и актуальный состав кабелей. Прежний акт сам по себе не описывает изменённую проходку.
Можно скачать пример и заполнить свой акт бесплатно?
Полный учебный PDF скачивается без регистрации. Свой АОСР заполняют на отдельной странице в модальном редакторе и скачивают в PDF. Пример в ручной черновик не подставляется. Для подготовки акта из загруженных документов есть отдельная кнопка.
От примера к своему акту
Подготовьте АОСР на свои кабельные проходки
Укажите фактические узлы, выбранную систему и результаты контроля. Для нескольких актов по объекту можно использовать общие реквизиты и участников.
