Акт скрытых работ на монтаж кабельных лотков

Заполненный образец

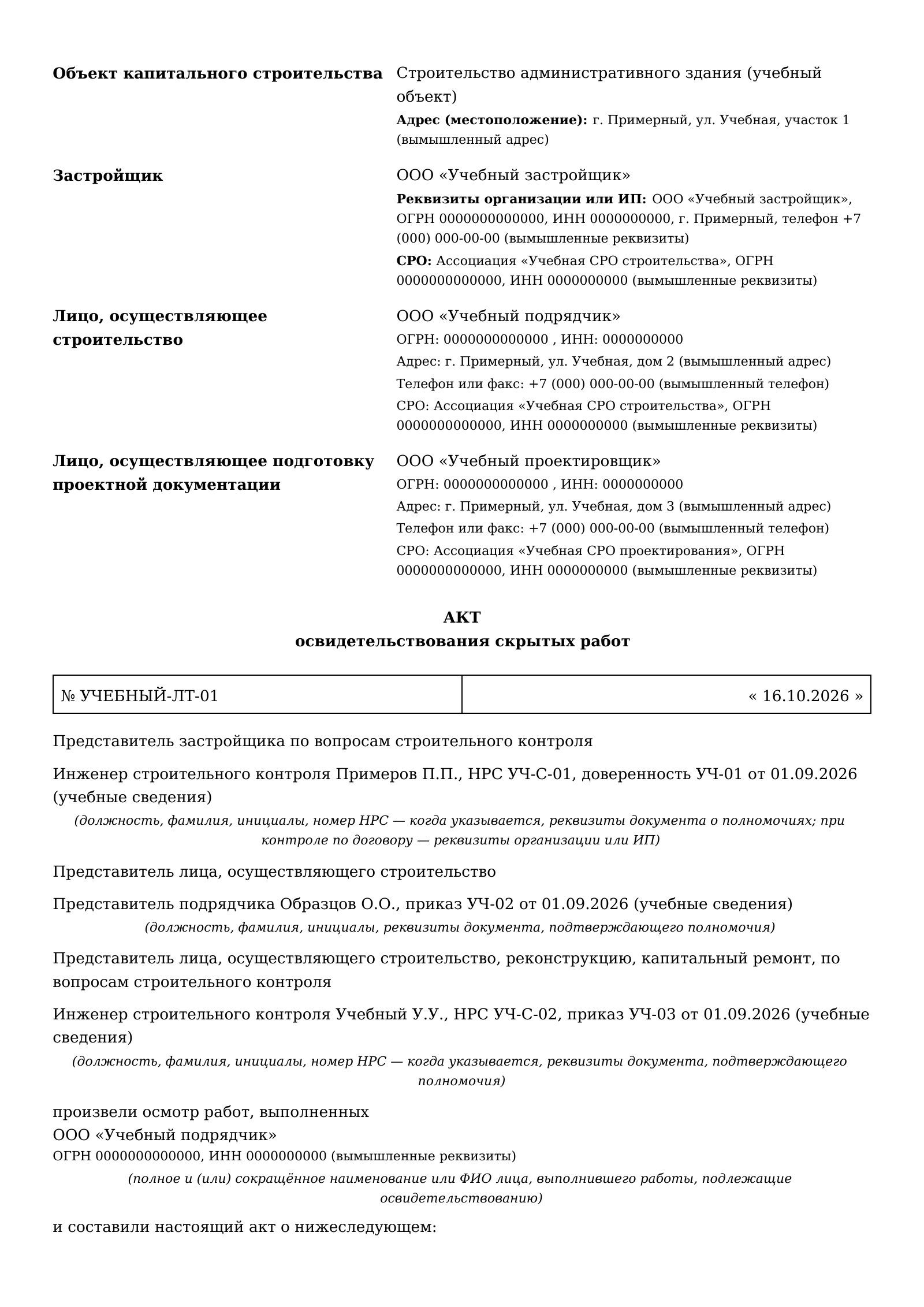

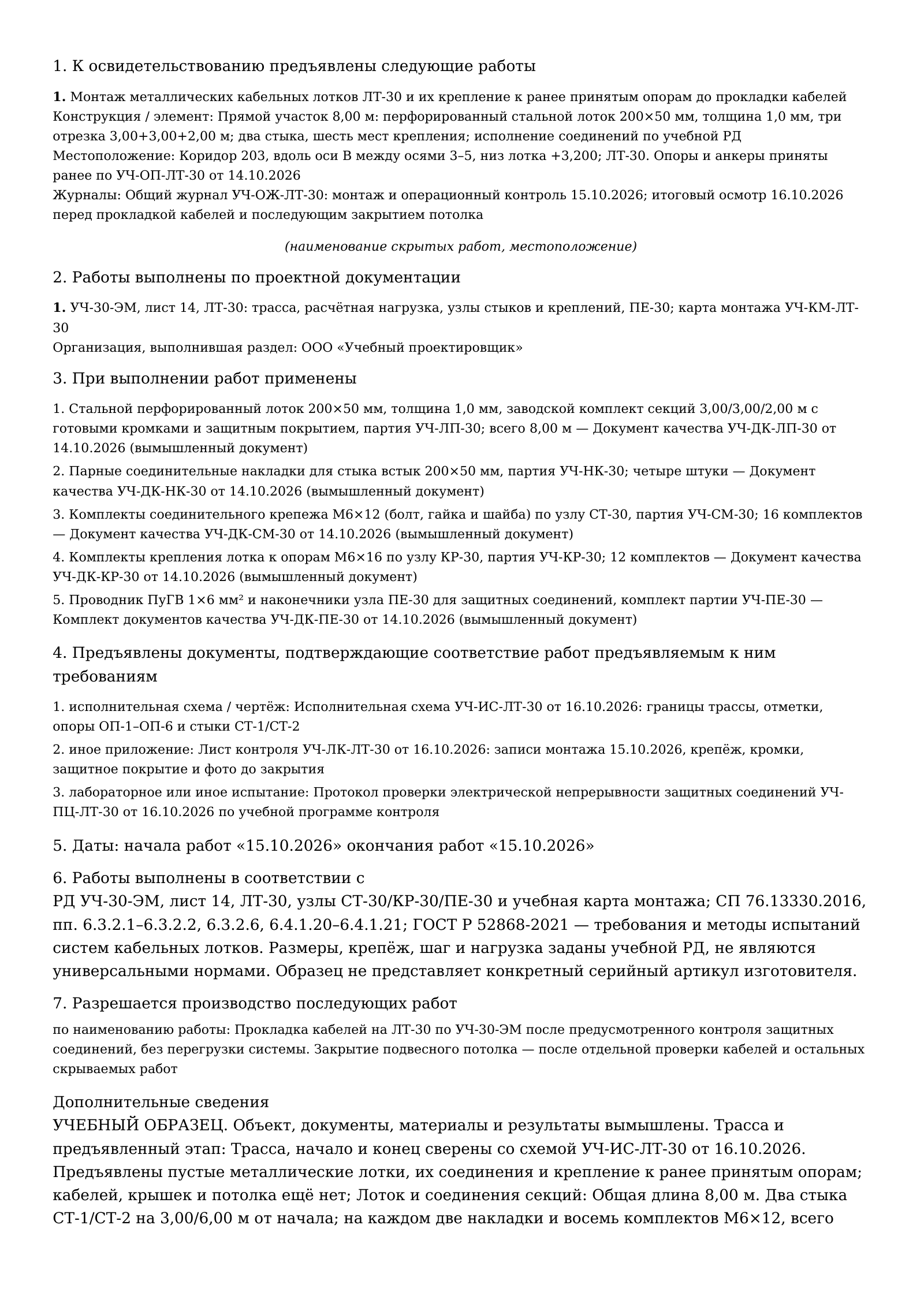

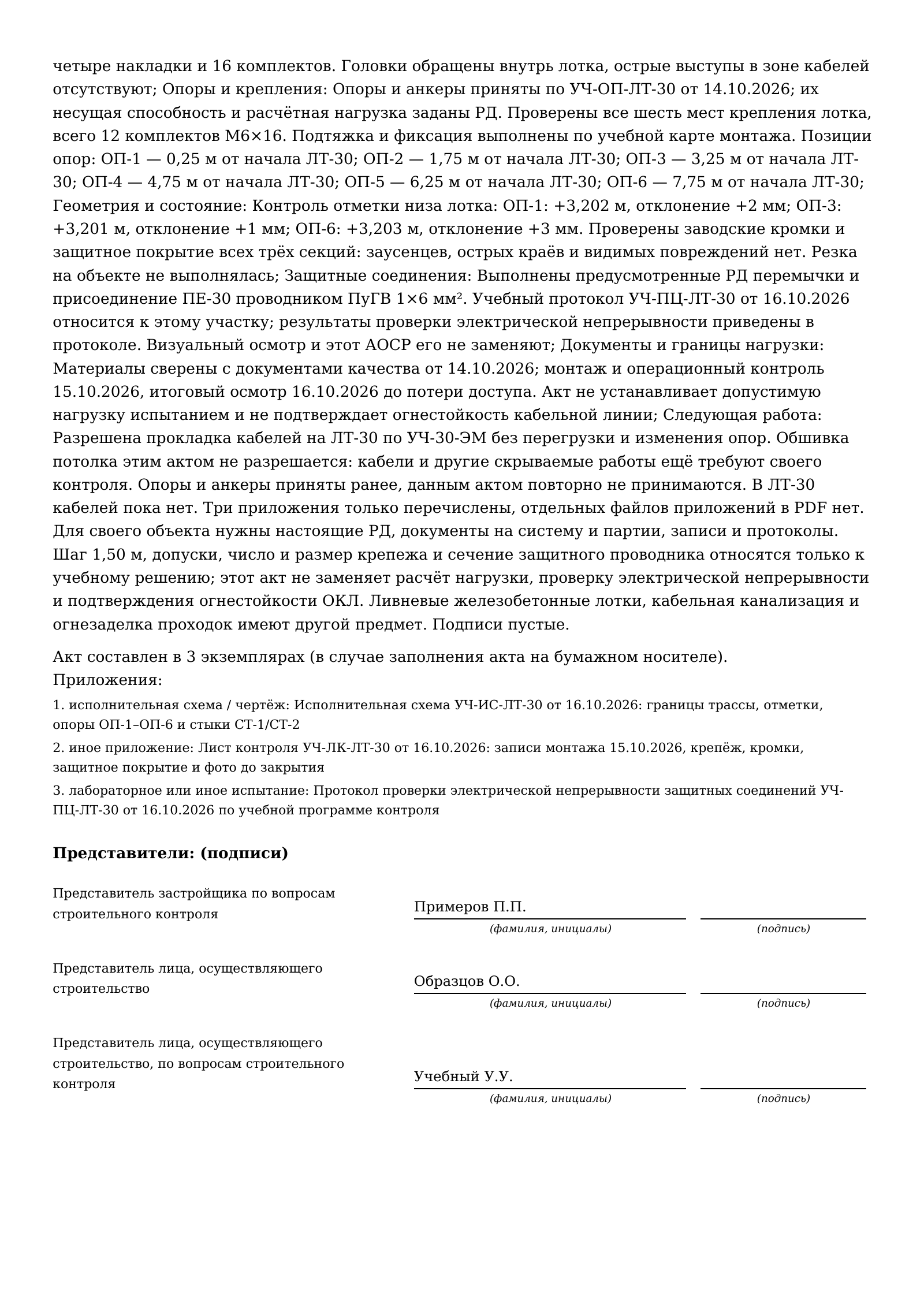

АОСР на монтаж металлических кабельных лотков — полный PDF

Как заполнить акт на монтаж кабельных лотков

Вместо общей фразы «смонтированы кабельные конструкции» опишите конкретную трассу и выполненный этап. Ниже сведения ЛТ-30 связаны с пунктами скачиваемого акта.

1. Предъявленная работа

Монтаж металлических кабельных лотков ЛТ-30 и их крепление к ранее принятым опорам до прокладки кабелей

Укажите монтаж лотка, границы участка и реально выполненный этап.

Место и состав

Прямой участок 8,00 м: перфорированный стальной лоток 200×50 мм, толщина 1,0 мм, три отрезка 3,00+3,00+2,00 м; два стыка, шесть мест крепления; исполнение соединений по учебной РД; Коридор 203, вдоль оси В между осями 3–5, низ лотка +3,200; ЛТ-30. Опоры и анкеры приняты ранее по УЧ-ОП-ЛТ-30 от 14.10.2026

Нужны длина трассы, сечение, отметка, узлы соединений и креплений.

2. Рабочая документация

УЧ-30-ЭМ, лист 14, ЛТ-30: трасса, расчётная нагрузка, узлы стыков и креплений, ПЕ-30; карта монтажа УЧ-КМ-ЛТ-30; ООО «Учебный проектировщик»

РД связывает шаг опор и крепёж с нагрузкой и выбранной системой.

3. Материалы

1. Стальной перфорированный лоток 200×50 мм, толщина 1,0 мм, заводской комплект секций 3,00/3,00/2,00 м с готовыми кромками и защитным покрытием, партия УЧ-ЛП-30; всего 8,00 м — Документ качества УЧ-ДК-ЛП-30 от 14.10.2026 (вымышленный документ)
2. Парные соединительные накладки для стыка встык 200×50 мм, партия УЧ-НК-30; четыре штуки — Документ качества УЧ-ДК-НК-30 от 14.10.2026 (вымышленный документ)
3. Комплекты соединительного крепежа М6×12 (болт, гайка и шайба) по узлу СТ-30, партия УЧ-СМ-30; 16 комплектов — Документ качества УЧ-ДК-СМ-30 от 14.10.2026 (вымышленный документ)
4. Комплекты крепления лотка к опорам М6×16 по узлу КР-30, партия УЧ-КР-30; 12 комплектов — Документ качества УЧ-ДК-КР-30 от 14.10.2026 (вымышленный документ)
5. Проводник ПуГВ 1×6 мм² и наконечники узла ПЕ-30 для защитных соединений, комплект партии УЧ-ПЕ-30 — Комплект документов качества УЧ-ДК-ПЕ-30 от 14.10.2026 (вымышленный документ)

Сопоставьте фактические партии с настоящими документами качества. В примере обобщённое учебное исполнение, без привязки к серийному артикулу изготовителя.

4. Подтверждения

Исполнительная схема УЧ-ИС-ЛТ-30 от 16.10.2026: границы трассы, отметки, опоры ОП-1–ОП-6 и стыки СТ-1/СТ-2; Лист контроля УЧ-ЛК-ЛТ-30 от 16.10.2026: записи монтажа 15.10.2026, крепёж, кромки, защитное покрытие и фото до закрытия; Протокол проверки электрической непрерывности защитных соединений УЧ-ПЦ-ЛТ-30 от 16.10.2026 по учебной программе контроля

Три приложения перечислены в акте; их отдельных файлов в PDF нет.

5. Даты

Монтаж: 15.10.2026–15.10.2026; осмотр: 16.10.2026

Опоры приняты раньше. Даты контроля и документов должны соответствовать этапу.

6. Основания

РД УЧ-30-ЭМ, лист 14, ЛТ-30, узлы СТ-30/КР-30/ПЕ-30 и учебная карта монтажа; СП 76.13330.2016, пп. 6.3.2.1–6.3.2.2, 6.3.2.6, 6.4.1.20–6.4.1.21; ГОСТ Р 52868-2021 — требования и методы испытаний систем кабельных лотков. Размеры, крепёж, шаг и нагрузка заданы учебной РД, не являются универсальными нормами. Образец не представляет конкретный серийный артикул изготовителя.

ГОСТ на систему лотков не назначает универсальный шаг креплений для любого объекта.

7. Следующая работа

Прокладка кабелей на ЛТ-30 по УЧ-30-ЭМ после предусмотренного контроля защитных соединений, без перегрузки системы. Закрытие подвесного потолка — после отдельной проверки кабелей и остальных скрываемых работ

Приёмка пустого лотка не разрешает закрыть ещё не проверенные кабели потолком.

Состав представителей и их полномочия берут по схеме участников своего объекта. Учебные реквизиты, номера документов и результаты в рабочий акт не переносят; сервис подписи не ставит.

Бланк АОСР для своей трассы лотков

Заполнение открывается в модальном окне отдельного редактора. Пример автоматически в ручной черновик не подставляется.

Что проверить перед закрытием кабельной трассы

Проверки относятся к выбранному учебному исполнению. Опоры, их анкеры, лоток и кабели могут приниматься на разных этапах. Недоступные позднее соединения и кромки проверяют до потери доступа.

Шаг опор, стыки и крепление лотка

Для ЛТ-30 РД задаёт пролёты до 1,50 м и концевые участки по 0,25 м. От начала трассы до конца: 0,25 + 5×1,50 + 0,25 = 8,00 м. Это учебная раскладка, а не допустимый шаг для любого лотка. Для реального участка сверяют нагрузку на систему, тип основания, опоры и крепёж с РД и документами изготовителя.

ОП-1 · 0,25 м от начала ЛТ-30

Лоток закреплён двумя комплектами М6×16 по узлу КР-30; сама опора принята ранее.

ОП-2 · 1,75 м от начала ЛТ-30

Лоток закреплён двумя комплектами М6×16 по узлу КР-30; сама опора принята ранее.

ОП-3 · 3,25 м от начала ЛТ-30

Лоток закреплён двумя комплектами М6×16 по узлу КР-30; сама опора принята ранее.

ОП-4 · 4,75 м от начала ЛТ-30

Лоток закреплён двумя комплектами М6×16 по узлу КР-30; сама опора принята ранее.

ОП-5 · 6,25 м от начала ЛТ-30

Лоток закреплён двумя комплектами М6×16 по узлу КР-30; сама опора принята ранее.

ОП-6 · 7,75 м от начала ЛТ-30

Лоток закреплён двумя комплектами М6×16 по узлу КР-30; сама опора принята ранее.

В какой последовательности оформлять работы

1. Опоры и анкеры: в учебном примере приняты отдельно 14.10.2026, до установки лотка.
2. Лоток и соединения: монтаж 15.10.2026, контроль креплений, геометрии, кромок и защитных соединений; осмотр 16.10.2026.
3. Кабели: следующая работа по РД, со своими проверками и предусмотренными испытаниями.
4. Потолок: закрытие только после проверки всех скрываемых работ. Этот акт на пустой лоток такого разрешения не даёт.

Образец АОСР на прокладку кабеля показывает отдельную линию в траншее. АОСР на огнезаделку кабельных проходок относится к узлу пересечения стены; он также не заменяет акт монтажа лотка.

Документы для акта на лотки и кабельные конструкции

• План трассы и узлы стыков, опор, крепления и защитных соединений.
• Расчётная нагрузка и документы выбранной системы с подходящим исполнением и условиями применения.
• Партии лотков, накладок и крепежа, настоящие документы качества.
• Исполнительная схема с границами, длинами, отметками и позициями опор.
• Записи контроля и фото до закрытия, протокол предусмотренной проверки защитных соединений.
• Фактические даты, представители и документы о полномочиях.

В скачиваемом акте три учебных приложения перечислены без отдельных файлов. Образец обобщённый: он не подтверждает испытания конкретного изделия изготовителя.

Результаты предусмотренной РД проверки можно оформить в протоколе проверки металлосвязи. В АОСР укажите номер, дату и участок этого протокола.

Подбор исполнительной документации по электромонтажным работам помогает проверить соседние документы участка.
