Образец заполнения АОСР
Акт скрытых работ на устройство заземления
Полный образец АОСР перед засыпкой заземлителей и бесплатный редактор.
Без регистрации. Свой акт можно скачать в PDF.
Полный акт, как при скачивании
Заполненный образец АОСР на заземление
Акт освидетельствования скрытых работ № УЧЕБНЫЙ-ЗУ-01 от 08.10.2026 показывает подземную часть ЗУ-1 для электроустановки 0,4 кВ. Генподрядчик и отдельный электромонтажный исполнитель указаны своими ролями. Длина и покрытие вертикальных электродов проверены до погружения; открытая полоса, сварные соединения и их защита осмотрены до засыпки. Следующим этапом разрешается засыпка этой части в границах З1–З4 по учебной РД.
УЧЕБНЫЙ ОБРАЗЕЦ · ВЫМЫШЛЕННЫЕ ДАННЫЕ. Все 3 листа настоящего скачиваемого PDF показаны ниже, включая участников, материалы, приложения и пустые подписи. Для чтения увеличьте страницу.

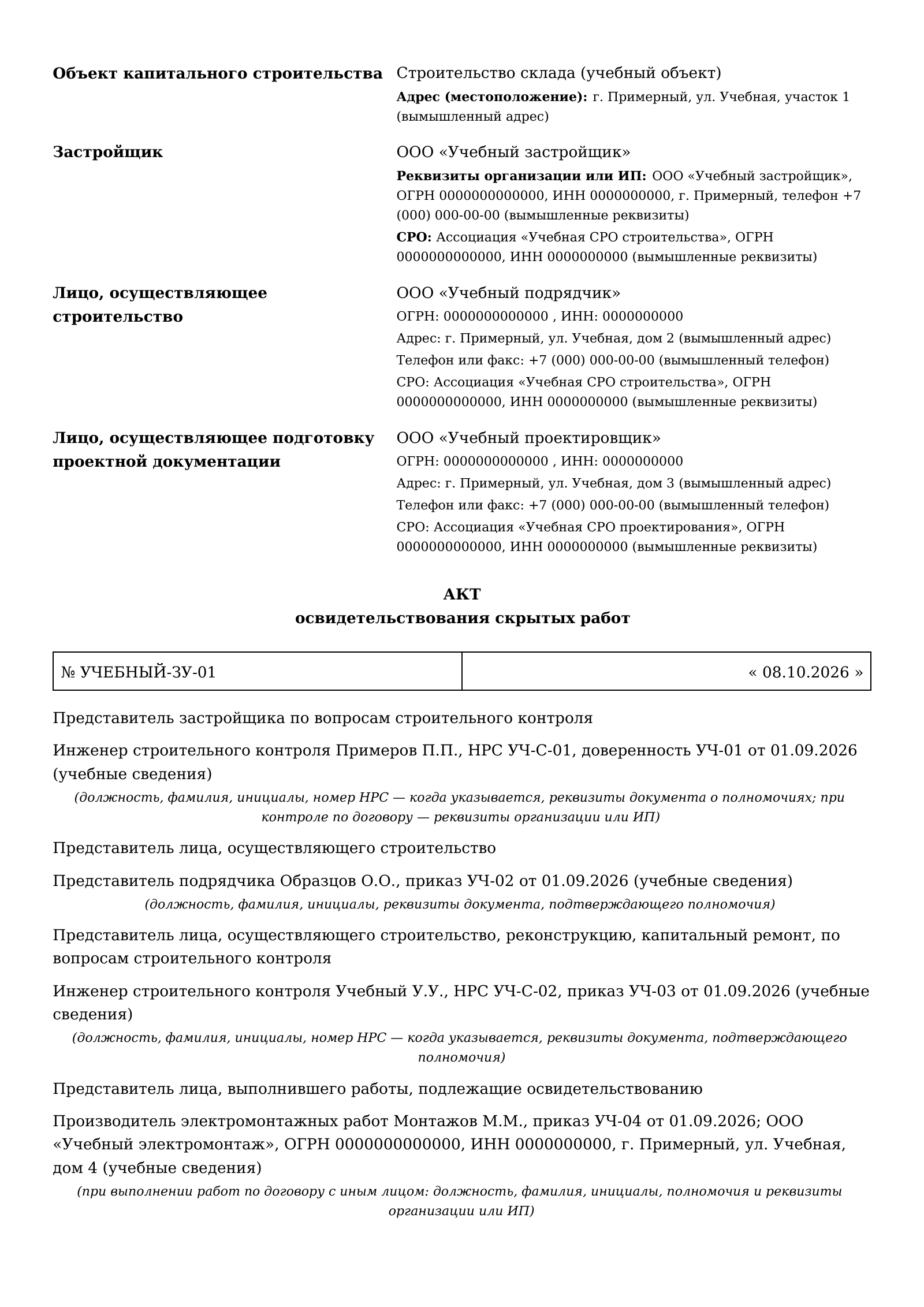

Объект, организации и представители

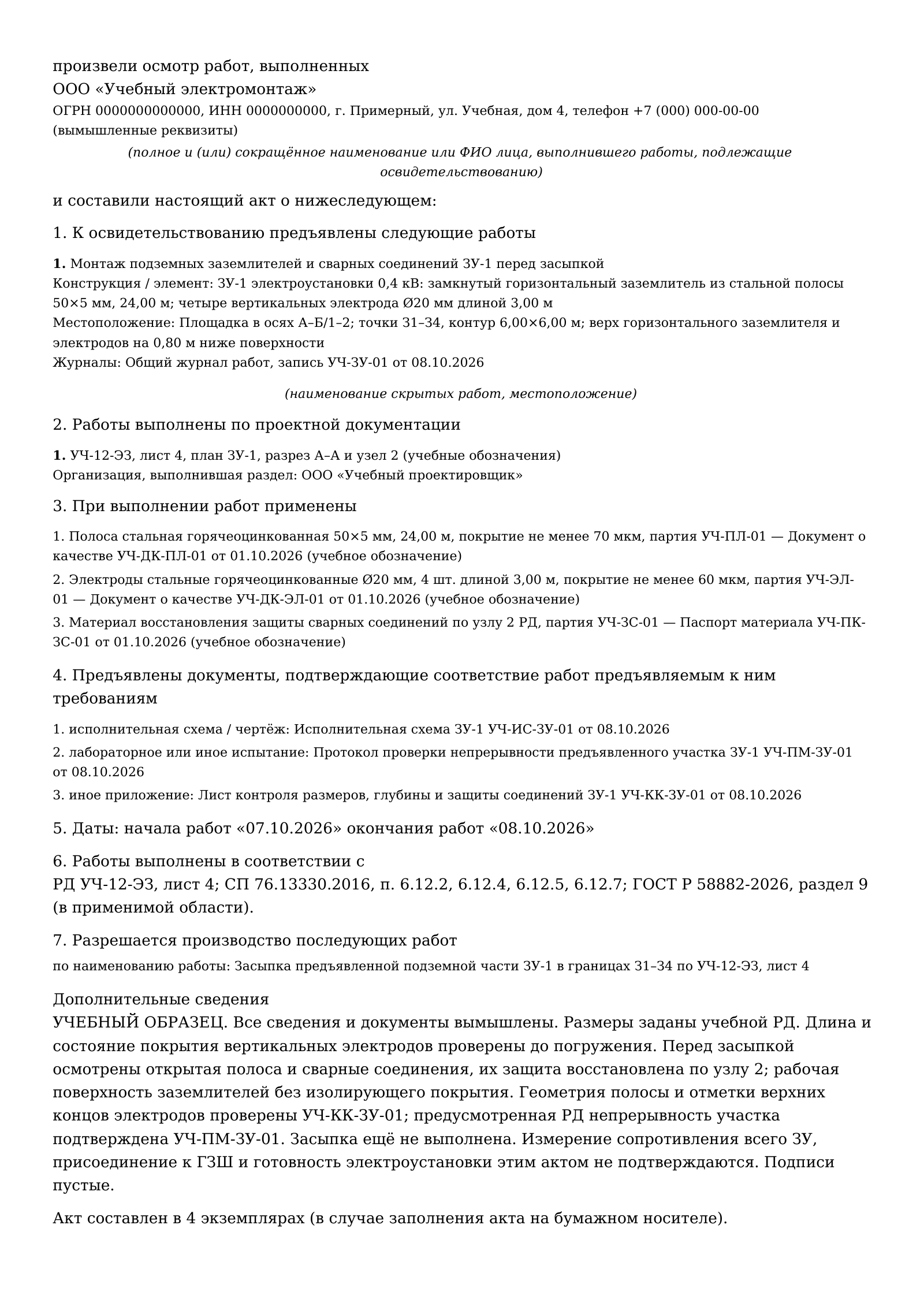

Работы, материалы, контроль и приложения

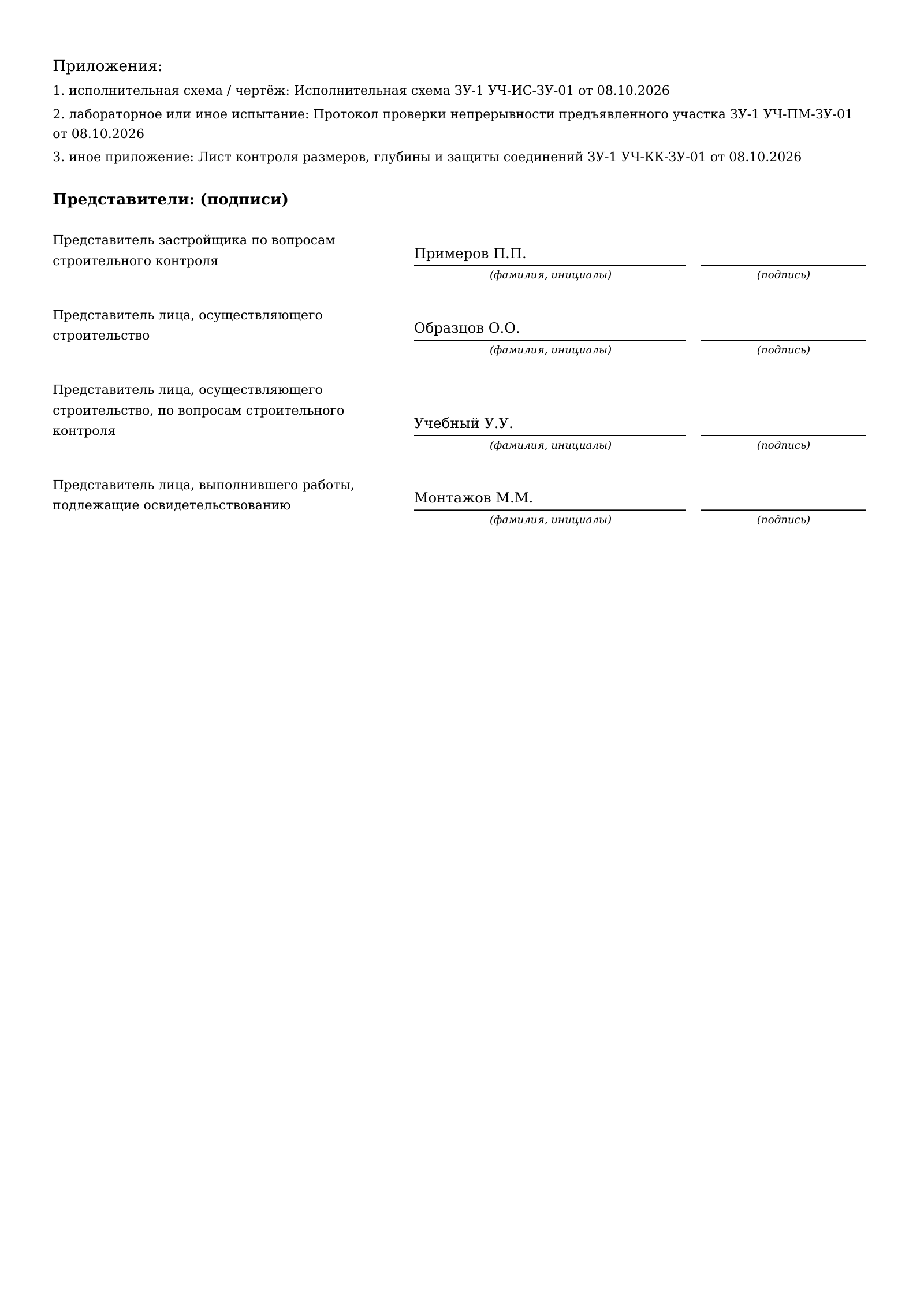

Подписи четырёх представителей
Что указано в этом акте
- 1. Предъявленная работа
- Монтаж подземных заземлителей и сварных соединений ЗУ-1 перед засыпкой
- Предъявлена подземная часть устройства до её засыпки.
- Элементы и участок
- ЗУ-1 электроустановки 0,4 кВ: замкнутый горизонтальный заземлитель из стальной полосы 50×5 мм, 24,00 м; четыре вертикальных электрода Ø20 мм длиной 3,00 м; Площадка в осях А–Б/1–2; точки З1–З4, контур 6,00×6,00 м; верх горизонтального заземлителя и электродов на 0,80 м ниже поверхности
- Указывайте фактические элементы и границы; длина полосы и количество электродов — разные сведения.
- 2. Рабочая документация
- УЧ-12-ЭЗ, лист 4, план ЗУ-1, разрез А–А и узел 2 (учебные обозначения); ООО «Учебный проектировщик»
- План, разрез и узел соединений должны относиться к этому участку.
- 3. Материалы
- Полоса стальная горячеоцинкованная 50×5 мм, 24,00 м, покрытие не менее 70 мкм, партия УЧ-ПЛ-01; Электроды стальные горячеоцинкованные Ø20 мм, 4 шт. длиной 3,00 м, покрытие не менее 60 мкм, партия УЧ-ЭЛ-01; Материал восстановления защиты сварных соединений по узлу 2 РД, партия УЧ-ЗС-01
- Профиль, материал и покрытие проверяют по РД и документам поставки.
- 4. Подтверждения
- Исполнительная схема ЗУ-1 УЧ-ИС-ЗУ-01 от 08.10.2026; Протокол проверки непрерывности предъявленного участка ЗУ-1 УЧ-ПМ-ЗУ-01 от 08.10.2026; Лист контроля размеров, глубины и защиты соединений ЗУ-1 УЧ-КК-ЗУ-01 от 08.10.2026
- Схема, контроль геометрии и проверка непрерывности подтверждают свои сведения.
- 5. Даты
- Работы: 07.10.2026–08.10.2026. Акт: 08.10.2026.
- Укажите фактические сроки и дату освидетельствования.
- 6. Основания
- РД УЧ-12-ЭЗ, лист 4; СП 76.13330.2016, п. 6.12.2, 6.12.4, 6.12.5, 6.12.7; ГОСТ Р 58882-2026, раздел 9 (в применимой области).
- Проверьте применимость требований к своему устройству и этапу.
- 7. Следующая работа
- Засыпка предъявленной подземной части ЗУ-1 в границах З1–З4 по УЧ-12-ЭЗ, лист 4
- В примере разрешена засыпка только предъявленной части.
Меньше ручного заполнения
Есть чертежи и схемы? Подготовьте по ним свой АОСР
Загрузите чертёж заземляющего устройства, исполнительную схему, документы на материалы или протокол контроля в PDF, DOCX, JPG или PNG. Сервис предложит найденные сведения для вашего акта.
Выберите работу, сверьте и дополните сведения. Посмотрите весь АОСР перед оплатой.
Предпросмотр бесплатно. PDF без водяного знака — 299 ₽ за подготовленную версию. Разовая покупка, без подписки.
- Ваши документы
Рабочий чертёж, схема или документы на материалы и контроль.
- Проверка сведений
Вы выбираете работу, сверяете и дополняете акт.
- Полный предпросмотр
Оплата и скачивание, когда результат подходит.
Как заполнить акт скрытых работ на заземление
Начните с предъявленной работы: «Монтаж [элементы заземляющего устройства, обозначение] на участке [границы] с [фактические соединения и защита] по [шифр РД, лист, узел]». Укажите состав, который действительно выполнен и доступен для проверки на дату акта.
- Устройство и участок: обозначение ЗУ, назначение, оси, точки или другие проектные привязки.
- Элементы: материал, профиль, размеры и покрытие; длина горизонтальных заземлителей, количество и длина вертикальных электродов.
- Положение: фактические отметки и глубина с понятным исходным уровнем.
- Соединения: места и способ соединения, предусмотренная защита и результаты контроля.
- Подтверждения: исполнительная схема, документы материалов и относящиеся к этому участку записи или протоколы.
В примере четыре подписанта: представители застройщика по строительному контролю, генподрядчика, его строительного контроля и отдельного исполнителя. Проектировщик участвует в освидетельствовании, когда он привлечён для проверки соответствия работ проектной документации в предусмотренном порядке. Сверьте полномочия, реквизиты и применимые исключения по СРО/НРС для своих участников.
Акт скрытых работ контура заземления
В учебном примере контур — квадрат 6,00×6,00 м в точках З1–З4: периметр горизонтального заземлителя 24,00 м, четыре электрода по 3,00 м. Верх полосы и электродов находится на 0,80 м ниже поверхности. Все эти значения заданы учебным чертежом, их не переносят в рабочий акт без проверки проекта и факта.
Формулировка для своего участка
«Устройство подземной части [ЗУ, назначение] в границах [оси, точки]: монтаж [горизонтальные и вертикальные заземлители, фактические материалы и размеры], выполнение [соединения] и [предусмотренная защита] по [РД, лист, узел]».
В пункте 7 назовите закрывающую работу в этих границах, например засыпку по своему чертежу, если этап принят и соответствующий контроль завершён. Для другого исполнения измените описание элементов и положения, сохранив их связь со схемой.
Что проверить до засыпки
- Положение открытой полосы, её размеры и глубину, отметки верхних концов вертикальных электродов и привязки к схеме.
- Состав и исполнение соединений по узлам РД, относящиеся к ним результаты осмотра и проверки.
- Сохранность покрытия изделий и восстановление защиты зон соединений по РД и документации материалов.
- Готовность именно этого этапа к указанной закрывающей работе.
Длину и состояние покрытия вертикальных электродов в примере проверили до погружения. Если электроды уже забиты в грунт, их заглублённая часть не доступна для непосредственного осмотра из траншеи. Укажите документы, по которым подтверждаются характеристики и установка: записи контроля, исполнительную схему и другие предусмотренные для объекта материалы. Не описывайте уже скрытые части как осмотренные в открытой траншее.
В учебной РД предусмотрены контроль электродов до погружения, осмотр открытой полосы и соединений, проверка отметок, непрерывности предъявленного участка и защиты сварных соединений. Они завершены до засыпки и отражены в трёх подтверждающих документах. Рабочую поверхность заземлителей не покрывают изолирующим составом; предусмотренное изготовителем металлическое покрытие и защита мест соединений имеют свои требования.
АОСР этого этапа не подтверждает измерение сопротивления всего ЗУ, присоединение к главной заземляющей шине или готовность всей электроустановки. Для своей программы используйте протокол проверки металлосвязи и протокол измерения сопротивления заземляющего устройства. Значения и выводы в них фиксируют по фактическому контролю.
Материалы, схема и приложения к АОСР
Для своего акта подготовьте план, разрезы и узлы РД, исполнительную схему предъявленной части, документы качества фактических материалов и подтверждения предусмотренного контроля. Указывайте профиль, размеры, покрытие и партию так, чтобы материал можно было связать с поставкой и участком.
В пункте 3 учебного PDF указаны документы на полосу, электроды и материал восстановления защиты соединений; в пункте 4 — исполнительная схема, протокол непрерывности участка и лист контроля. Отдельные файлы приложений в скачивание не входят. Все обозначения «УЧ» вымышлены.
Паспорт заземляющего устройства формы 24 имеет свой состав. Рекомендуемый паспорт в приложении А ГОСТ Р 58882-2026 — другой образец; наличие одного паспорта не подтверждает автоматически все требования к устройству и его скрытые работы. Требуемый комплект уточняют для объекта.
Калькулятор сопротивления заземления помогает оценить проектное решение. Расчётные размеры и сопротивление не становятся фактически выполненными работами или результатом измерений в АОСР.
Если на объекте также закрывают кабельную линию, используйте образец АОСР на прокладку кабеля. Кабельная линия и подземная часть ЗУ предъявляются в своих границах; сведения одного учебного примера не подтверждают другую работу.
Четыре ошибки в акте на заземление
1. Указано только «монтаж заземления»
Добавьте устройство, границы, состав элементов, соединения и фактически предъявленный этап.
2. Размеры взяты из расчёта без сверки
Схема и акт должны отражать выполненные элементы. Сверьте количество, профиль, длину, покрытие и положение по проекту и факту.
3. Осмотр заменён протоколом сопротивления
Измерение не описывает автоматически геометрию, соединения и защиту. Проверяйте предмет и границы каждого подтверждения.
4. Вместо следующей работы разрешён пуск
Для принятой подземной части укажите конкретную закрывающую работу. Приёмка всей электроустановки имеет свой состав документов и контроля.
Нормативные основания
Рекомендуемый образец АОСР — приложение № 3 к составу ИД по приказу № 344/пр: текст с изменениями от 23.06.2025 (PDF). Приказ № 369/пр с 01.03.2026 касается электронных форматов в пункте 5 порядка. PDF редактора предназначен для проверки и бумажного подписания; электронное ведение ИД проверяют отдельно.
СП 76.13330.2016: карточка Росстандарта; первичный текст (PDF). Пункты 6.12.2, 6.12.4, 6.12.5 и 6.12.7 относятся к защитному заземлению, соединениям и защите проводников. Датированные ссылки в тексте СП проверяют вместе с действующими редакциями соответствующих стандартов.
ГОСТ Р 58882-2026: карточка Росстандарта и первичный текст (PDF). Действует с 01.04.2026 взамен ГОСТ Р 58882-2020. Раздел 9 — устройства электроустановок до 1 кВ, раздел 15 — проверка состояния; приложение А содержит рекомендуемый паспорт. Полный контроль устройства не подменяется освидетельствованием одного скрываемого этапа.
ГОСТ Р 50571.5.54-2024: карточка Росстандарта. Действующая редакция стандарта для заземляющих устройств и защитных проводников низковольтных электроустановок заменяет редакцию 2013 года. Материалы, размеры и условия применения проверяют для своего решения.
Проверено 08.10.2026. Для рабочего акта уточните требования на даты работ, документацию объекта, грунт, назначение устройства и состав контроля. Учебные размеры, протоколы и заключения не являются результатами контроля вашего объекта.
Вопросы об АОСР на заземление
Как заполнить АОСР на заземление?
Укажите объект и участников, обозначение заземляющего устройства, границы предъявленной части, фактические заземлители и соединения. Добавьте рабочие чертежи, материалы и документы контроля, сроки и дату осмотра. В пункте 7 назовите конкретную следующую работу. Полный PDF ниже показывает один учебный пример до засыпки.
Когда оформляют акт скрытых работ на устройство заземления?
Предъявляйте скрываемую часть до закрывающей работы. Перед засыпкой в примере доступны горизонтальная полоса и узлы соединений; длина и покрытие вертикальных электродов проверены до погружения. Контроль выполняют по документации объекта с фиксацией сведений на соответствующем этапе. В примере засыпка ещё не выполнена, а результаты контроля и проверки непрерывности уже оформлены.
Акт скрытых работ контура заземления — отдельная форма?
Слово «контур» описывает исполнение заземлителя, но не создаёт другую форму АОСР. На этой странице показан замкнутый участок ЗУ-1. Для своего акта укажите реальную конфигурацию и границы: устройство не обязано повторять квадрат учебного примера.
Паспорт заземляющего устройства заменяет АОСР?
Это документы с разным составом. Редактор паспорта формы 24 воспроизводит форму из И 1.13-07; АОСР описывает конкретные предъявленные скрытые работы. У ГОСТ Р 58882-2026 есть своё рекомендуемое приложение А с паспортом. Требуемый комплект определяют для объекта, название одного документа не заменяют названием другого.
Нужно ли вписать в АОСР сопротивление 4 Ом?
Единое значение для любого заземления подставлять нельзя. Основание оценки зависит от назначения устройства, электроустановки, системы защиты и применимых требований. Учебный АОСР не содержит результата измерения сопротивления всего ЗУ; такая проверка оформляется своим протоколом.
Зачем нужны проверка металлосвязи и протокол сопротивления?
Проверка непрерывности относится к электрической связи конкретных элементов и соединений. Измерение сопротивления заземляющего устройства относительно земли имеет другой предмет. Их программа, условия, результаты и критерии не назначаются этим образцом. В учебном акте указан только протокол непрерывности предъявленного участка.
Подойдёт ли этот образец для молниезащиты?
Если предъявляются работы по молниезащите, укажите своё назначение, проект, элементы, участок и предусмотренный контроль. Учебный пример подземной части ЗУ-1 электроустановки 0,4 кВ не подтверждает выполненную молниезащиту и не является её готовым комплектом.
Все приложения входят в скачиваемый PDF?
Нет. PDF содержит полный учебный акт, включая перечень приложений, но сами исполнительная схема, протокол и лист контроля отдельными файлами не приложены. Все реквизиты и обозначения «УЧ» вымышлены, подписи пустые. Для рабочего акта нужны документы вашего участка.
Где скачать образец и подготовить свой акт?
Все листы учебного PDF показаны ниже, файл можно скачать без регистрации. Свой АОСР в ручном редакторе заполняют и скачивают бесплатно. Подготовка из исходных PDF/DOCX — отдельная услуга с бесплатным полным предпросмотром и оплатой подготовленной версии PDF.
