Образец заполнения АОСР
Акт скрытых работ на монтаж трубопроводов
Полный пример наружного водопровода и бесплатный редактор.
Без регистрации. Свой акт можно скачать в PDF.
Полный акт, как при скачивании
Заполненный образец АОСР на монтаж трубопровода
Акт № УЧЕБНЫЙ-ВП-01 от 08.10.2026 описывает монтаж наружной сети технической воды В3. Основание принято 06.10.2026, трубы и сварной стык С-1 доступны для осмотра. Операционный контроль, ВИК соединения и проверка положения завершены. Генподрядчик и отдельный исполнитель монтажа сетей указаны своими ролями. Следующим этапом разрешены подбивка пазух и защитная присыпка с оставлением стыка открытым.
УЧЕБНЫЙ ОБРАЗЕЦ · ВЫМЫШЛЕННЫЕ ДАННЫЕ. Все 3 листа скачиваемого PDF показаны ниже, включая участников, материалы, приложения и пустые подписи. Нажмите на лист для увеличения.

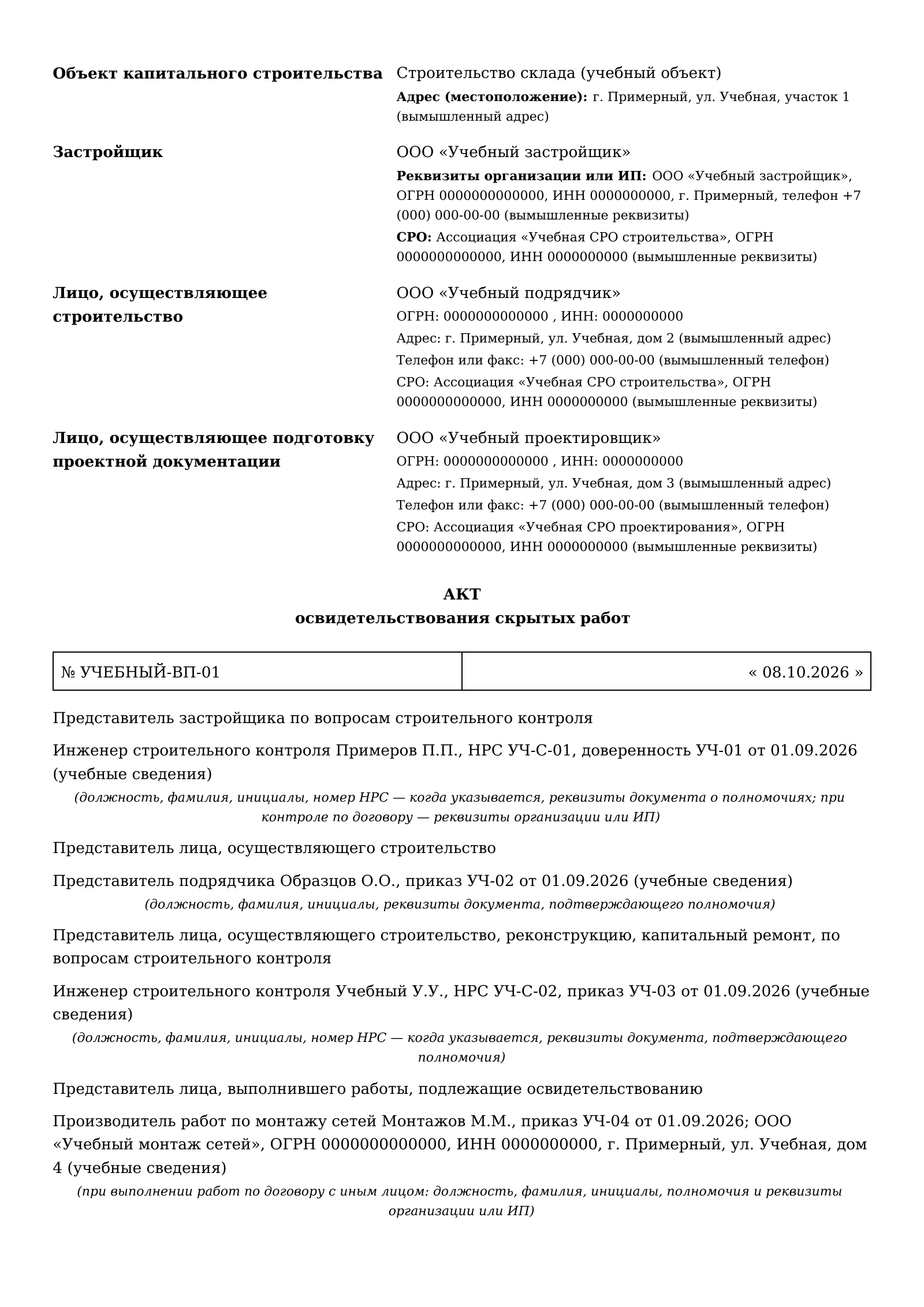

Объект, организации и представители

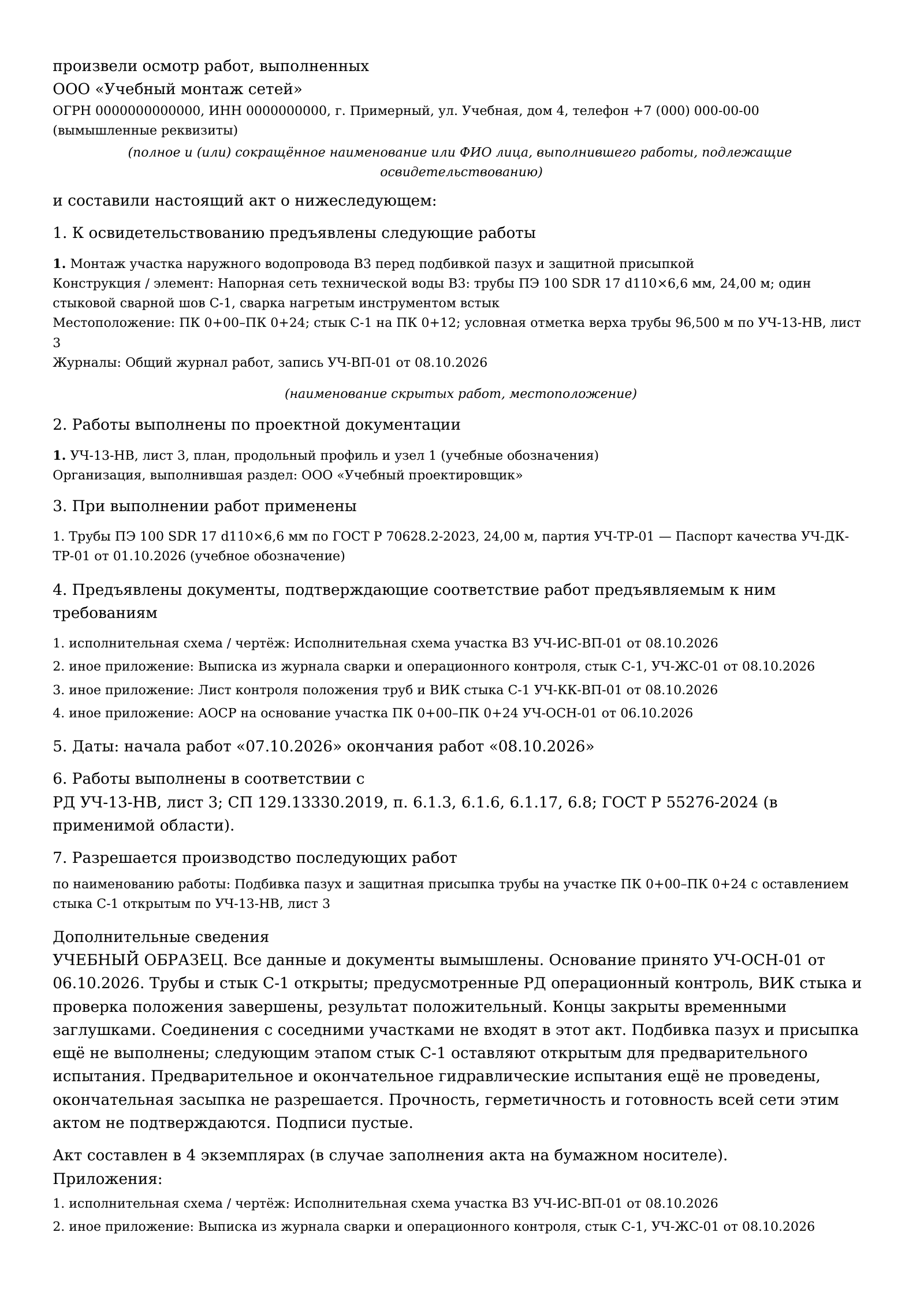

Работы, материалы, контроль и приложения

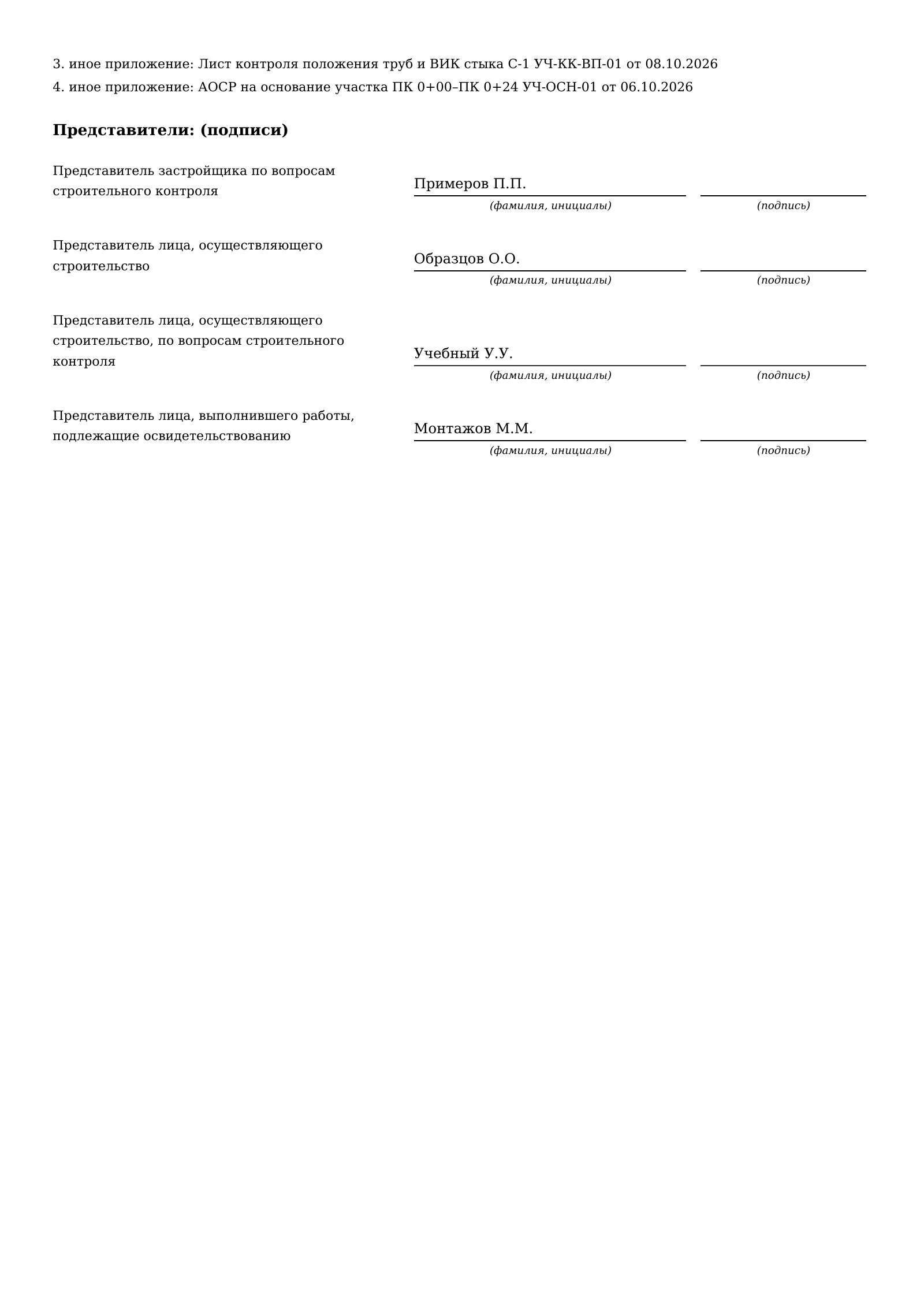

Приложения и подписи четырёх представителей
Что указано в этом акте
- 1. Предъявленная работа
- Монтаж участка наружного водопровода В3 перед подбивкой пазух и защитной присыпкой
- Монтаж в заданных границах до следующего этапа присыпки.
- Трубы, стык и участок
- Напорная сеть технической воды В3: трубы ПЭ 100 SDR 17 d110×6,6 мм, 24,00 м; один стыковой сварной шов С-1, сварка нагретым инструментом встык; ПК 0+00–ПК 0+24; стык С-1 на ПК 0+12; условная отметка верха трубы 96,500 м по УЧ-13-НВ, лист 3
- Назначение сети, материал, размеры, длина и соединения должны совпадать со схемой.
- 2. Рабочие чертежи
- УЧ-13-НВ, лист 3, план, продольный профиль и узел 1 (учебные обозначения); ООО «Учебный проектировщик»
- План, профиль и узел относятся к предъявленному участку.
- 3. Материалы
- Трубы ПЭ 100 SDR 17 d110×6,6 мм по ГОСТ Р 70628.2-2023, 24,00 м, партия УЧ-ТР-01
- Маркировку и партию сверьте с документами поставки.
- 4. Подтверждения
- Исполнительная схема участка В3 УЧ-ИС-ВП-01 от 08.10.2026; Выписка из журнала сварки и операционного контроля, стык С-1, УЧ-ЖС-01 от 08.10.2026; Лист контроля положения труб и ВИК стыка С-1 УЧ-КК-ВП-01 от 08.10.2026; АОСР на основание участка ПК 0+00–ПК 0+24 УЧ-ОСН-01 от 06.10.2026
- Основание, сварка, осмотр и положение подтверждены своими документами.
- 5. Даты
- Работы: 07.10.2026–08.10.2026. Акт: 08.10.2026.
- АОСР на основание оформлен раньше, 06.10.2026.
- 6. Основания
- РД УЧ-13-НВ, лист 3; СП 129.13330.2019, п. 6.1.3, 6.1.6, 6.1.17, 6.8; ГОСТ Р 55276-2024 (в применимой области).
- Применимость требований проверяют для своей сети и соединений.
- 7. Следующая работа
- Подбивка пазух и защитная присыпка трубы на участке ПК 0+00–ПК 0+24 с оставлением стыка С-1 открытым по УЧ-13-НВ, лист 3
- Стык остаётся открытым; окончательная засыпка этим актом не разрешается.
Меньше ручного заполнения
Есть чертежи и схемы? Подготовьте по ним свой АОСР
Загрузите чертёж участка трубопровода, исполнительную схему, документы на трубы или записи контроля соединений в PDF, DOCX, JPG или PNG. Сервис предложит найденные сведения для вашего акта.
Выберите работу, сверьте и дополните сведения. Посмотрите весь АОСР перед оплатой.
Предпросмотр бесплатно. PDF без водяного знака — 299 ₽ за подготовленную версию. Разовая покупка, без подписки.
- Ваши документы
Рабочий чертёж, схема или документы на материалы и контроль.
- Проверка сведений
Вы выбираете работу, сверяете и дополняете акт.
- Полный предпросмотр
Оплата и скачивание, когда результат подходит.
Как заполнить акт скрытых работ на прокладку трубопроводов
Монтаж и прокладка описывают выполненную работу. Начните с сети, границ и этапа: какие трубы уложены, какие соединения выполнены и что будет закрыто следующей операцией. Для основания, монтажных узлов и засыпки сверяйте собственный перечень скрытых работ.
- Назначение и границы: сеть, участок, пикетаж, колодцы, оси или помещения.
- Трубы: материал, обозначение, диаметр, стенка/SDR, фактическая длина и партия.
- Соединения: способ, номера и положение стыков, относящиеся к ним записи контроля.
- Положение: отметки и привязки исполнительной схемы, предусмотренные РД опоры или основание.
- Следующая работа: конкретный этап в этих границах с требуемым доступом к соединениям.
В примере четыре подписанта: представители застройщика по строительному контролю, генподрядчика, его строительного контроля и отдельного исполнителя. Проектировщик участвует, если застройщик привлёк его для проверки соответствия выполняемых работ проектной документации. Сверьте полномочия, реквизиты и применимые исключения по СРО/НРС для своего объекта.
АОСР на прокладку наружного водопровода
В3 в примере — напорная сеть технической воды: 24,00 м трубы ПЭ 100 SDR 17 d110×6,6 мм, стык С-1 на ПК 0+12. Условная отметка верха трубы 96,500 м задана учебным профилем. Для рабочего акта перенесите фактические сведения своего участка, сохранив их связь с чертежом, партией труб и контрольными записями.
Формулировка для своего участка
«Монтаж участка [назначение и обозначение сети] в границах [пикетаж, оси, помещения]: прокладка [трубы, материал, размеры, длина], выполнение [соединения и их номера] по [РД, лист, узел] перед [следующая закрывающая работа]».
Для хозяйственно-питьевой сети дополнительно проверяют применимость материалов и предусмотренные документы промывки/дезинфекции. Техническая вода в учебном PDF не подтверждает готовность питьевого водопровода.
Для внутреннего водопровода укажите помещения, стояки, крепления, проходки и скрываемые элементы. Его испытание имеет отдельный акт гидростатического или манометрического испытания. Для канализации используйте состав документов наружной канализации и подходящий акт испытания безнапорного трубопровода. Для тепловой сети есть свой акт испытаний. Эти документы и требования не переносят в пример водопровода без проверки назначения.
Контроль монтажа, присыпка и испытания
- Проверьте готовность основания и документы предыдущего этапа.
- Сверьте трубы и их положение с рабочим планом/профилем, маркировкой и партией.
- Проверьте способ соединения, записи операционного контроля и визуального и измерительного контроля (ВИК), а также предусмотренные для объекта дополнительные проверки.
- Укажите, какие поверхности и стыки будут скрыты и что останется открытым для следующего контроля.
В этом примере трубы и С-1 ещё открыты. После принятия монтажа выполняют предусмотренные РД подбивку пазух и защитную присыпку, оставляя стык доступным для предварительного испытания. Самих работ по засыпке в этом PDF нет; есть отдельный образец АОСР на обратную засыпку.
Пункт 10.1.2 СП 129 в применимой к дате учебного акта редакции разделяет предварительное и окончательное испытания наружного напорного трубопровода, если проектом не предусмотрено иное. Предварительное проводят после подбивки пазух и присыпки с открытыми стыками, окончательное — после полной засыпки. Поэтому завершение всех испытаний до любой засыпки не является универсальным условием; закрывать соединения следует по предусмотренному этапу.
Оба гидравлических испытания в учебном примере ещё не проведены. АОСР монтажа не подтверждает прочность, герметичность, окончательную засыпку и готовность всей сети. Для результатов есть акт гидравлического испытания напорного трубопровода и отдельная форма пневматического испытания. Возможность метода, давление и условия определяют для конкретной сети.
Какие документы связать с АОСР
В пункте 3 образца — паспорт качества партии труб. В пункте 4 — исполнительная схема, выписка журнала сварки/операционного контроля, лист проверки положения и ВИК, ранее оформленный АОСР основания. Для своего материала проверяйте требуемые документы качества и соответствия; один паспорт не объявляется универсально достаточным для любых изделий.
Отдельные файлы приложений в скачивание не входят. Их даты, границы участка, номера стыков и результаты должны относиться к предъявленной работе. Уже выполненное основание не подтверждают одним названием в новом акте; пример АОСР на разработку грунта показывает другой этап.
Акт промывки и дезинфекции подтверждает свои операции, а не геометрию и качество монтажа труб. Подобрать предварительный комплект помогает мастер документов наружного водопровода.
Ошибки в акте на трубопровод
1. Указано только «монтаж труб»
Добавьте назначение, участок, материал, размеры, длину, соединения и конкретный предъявленный этап.
2. Схема не совпадает с актом
Сверьте пикетаж, отметки, стыки, партию труб и фактическую длину. Учебные размеры не становятся сведениями вашего объекта.
3. Осмотр подменён испытанием
ВИК стыка и гидравлическое испытание подтверждают разные результаты. Указывайте только выполненные проверки и их документы.
4. Разрешена полная засыпка без этапа
Укажите следующую операцию и какие соединения должны оставаться открытыми. АОСР одного участка не означает приёмку всей сети.
Нормативная основа и границы примера
Форма АОСР — рекомендуемый образец приложения 3 к составу исполнительной документации по приказу Минстроя № 344/пр. Изменение № 369/пр действует с 01.03.2026 для электронных форматов. Обычный скачанный PDF сам по себе не подтверждает ведение электронного комплекта ИД по всем требованиям.
СП 129.13330.2019: карточка Росстандарта и первичный текст с изменением № 1. Для примера проверены пункты 6.1.3, 6.1.6, 6.1.17, 6.8 и последовательность пункта 10.1.2. Изменение № 2 действует частично с 04.07.2026; новая редакция пунктов 10.1.2/10.1.3 и ряда приложений вводится с 01.03.2027. Для последующих дат проверяйте их актуальную редакцию.
ГОСТ Р 70628.2-2023 относится к ПЭ-трубам для водоснабжения, дренажа и напорной канализации; проверяйте опубликованные поправки. ГОСТ Р 55276-2024 — к сварке ПЭ нагретым инструментом встык. Процедуру, оборудование и контроль подбирают по своей РД и документации изделий, без универсальных режимов из этого образца.
Проверено 09.10.2026. Размеры, условные отметки, реквизиты и положительные результаты контроля вымышлены. Для рабочего акта нужны требования и фактические подтверждения вашего объекта.
Вопросы об АОСР на трубопроводы
Как заполнить АОСР на монтаж трубопроводов?
Укажите назначение сети, участок, фактические трубы и соединения, рабочие чертежи, материалы и документы контроля. Добавьте сроки работ и дату освидетельствования. В пункте 7 назовите конкретную следующую работу в этих границах. Ниже показан полный учебный акт наружного водопровода.
Монтаж и прокладка трубопровода требуют двух разных бланков?
Эти слова сами по себе не создают разные формы АОСР. Описывайте фактически предъявленную работу и её границы. Отдельные этапы основания, монтажа, соединений или засыпки выделяют по документации и перечню скрытых работ объекта.
Что показано в образце АОСР на водопровод?
Открытый участок наружной напорной сети технической воды В3 длиной 24,00 м из ПЭ 100 SDR 17 d110×6,6 мм с одним стыком С-1. Основание принято ранее, операционный контроль, ВИК стыка и проверка положения завершены. Подбивка пазух, присыпка и гидравлические испытания ещё не выполнены.
Нужно ли испытать трубопровод до любой засыпки?
Последовательность зависит от сети и проекта. Пункт 10.1.2 СП 129 для наружного напорного трубопровода предусматривает, если проектом не задано иное, предварительное испытание после подбивки пазух и присыпки трубы с открытыми стыками, а окончательное — после полной засыпки. В учебном акте разрешён только следующий этап подготовки с сохранением доступа к стыку.
Этот АОСР подтверждает прочность и герметичность?
Нет. В учебном примере оба гидравлических испытания ещё предстоят. Операционный контроль монтажа и ВИК соединения не заменяют испытание участка сети. Его метод, параметры, условия и результаты фиксируют в отдельном акте по применимым требованиям.
Можно ли использовать пример для внутреннего водопровода?
Используйте структуру акта, заменив сведения на свой объект и этап. Для внутренней сети укажите помещения, стояки, проходки, крепления, изоляцию и способ скрытой прокладки. Границы контроля и испытания определяют по её документации; данные наружной траншеи автоматически не переносят.
Подходит ли водопроводный пример для канализации, отопления или газа?
Учебный PDF показывает оформление описанного этапа наружного водопровода. Вымышленный пример не подтверждает выполнение реальных работ. Для безнапорной канализации, тепловой, внутренней или газовой сети нужны свои назначение, элементы, документы контроля и нормативные основания. Один образец не удостоверяет выполнение другой системы.
В скачивании есть схема, журнал сварки и остальные приложения?
Нет. PDF содержит полный учебный АОСР и перечень приложений; отдельные файлы схемы, журнала и листа контроля не приложены. Все сведения, реквизиты и обозначения «УЧ» вымышлены, подписи пустые. Для рабочего акта нужны реальные документы вашего участка.
Где скачать образец и подготовить свой АОСР?
Полный учебный PDF доступен без регистрации, все его листы показаны на странице. Свой акт в ручном редакторе заполняют и скачивают бесплатно. Подготовка из исходных документов — отдельная услуга с бесплатным полным предпросмотром и оплатой подготовленной версии PDF.
