Образец заполнения АОСР
Акт скрытых работ на водяной тёплый пол
Заполненный АОСР на монтаж труб до стяжки. Полный PDF, все листы примера и бесплатный редактор своего акта.
Без регистрации. Свой акт можно скачать в PDF.

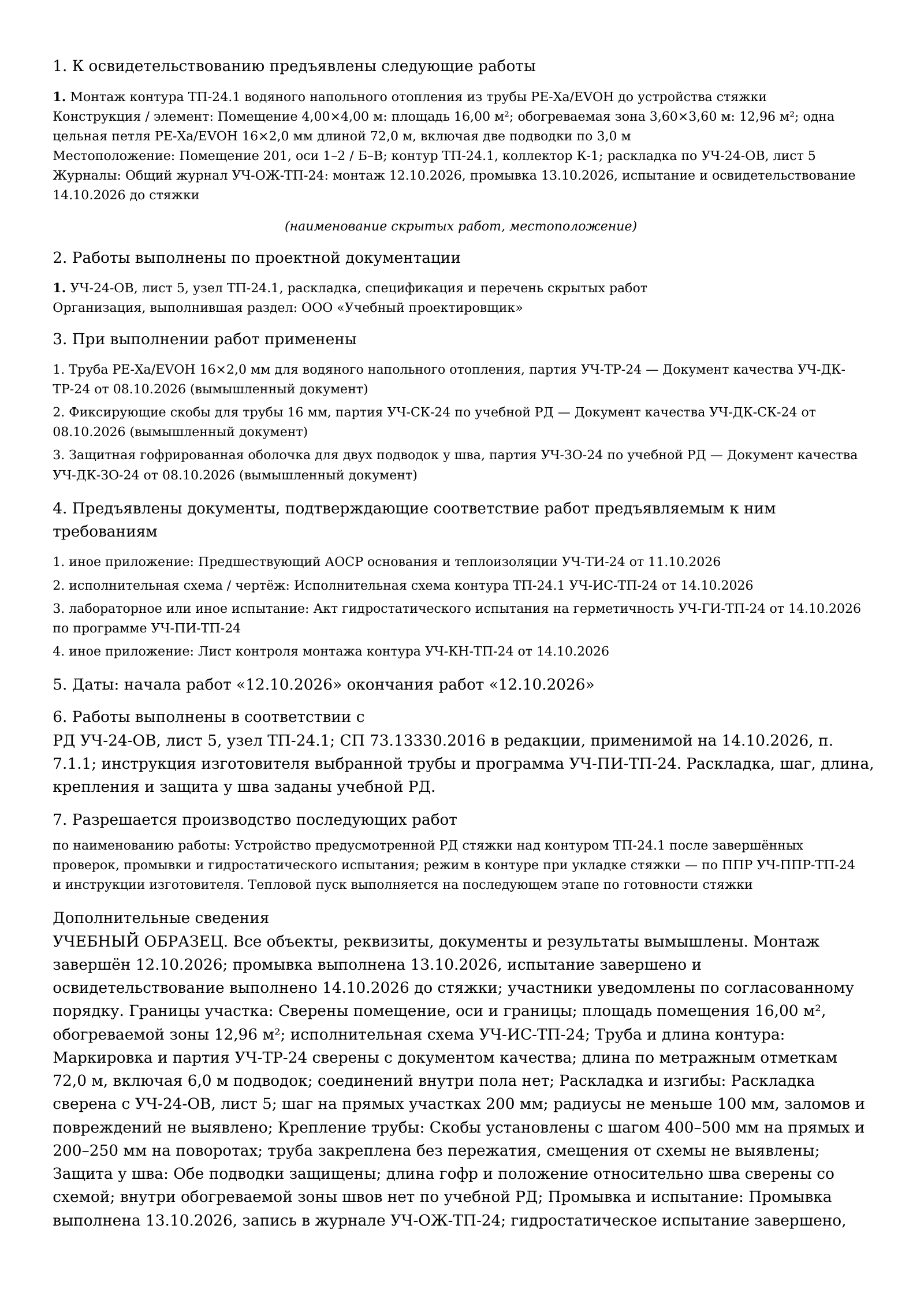

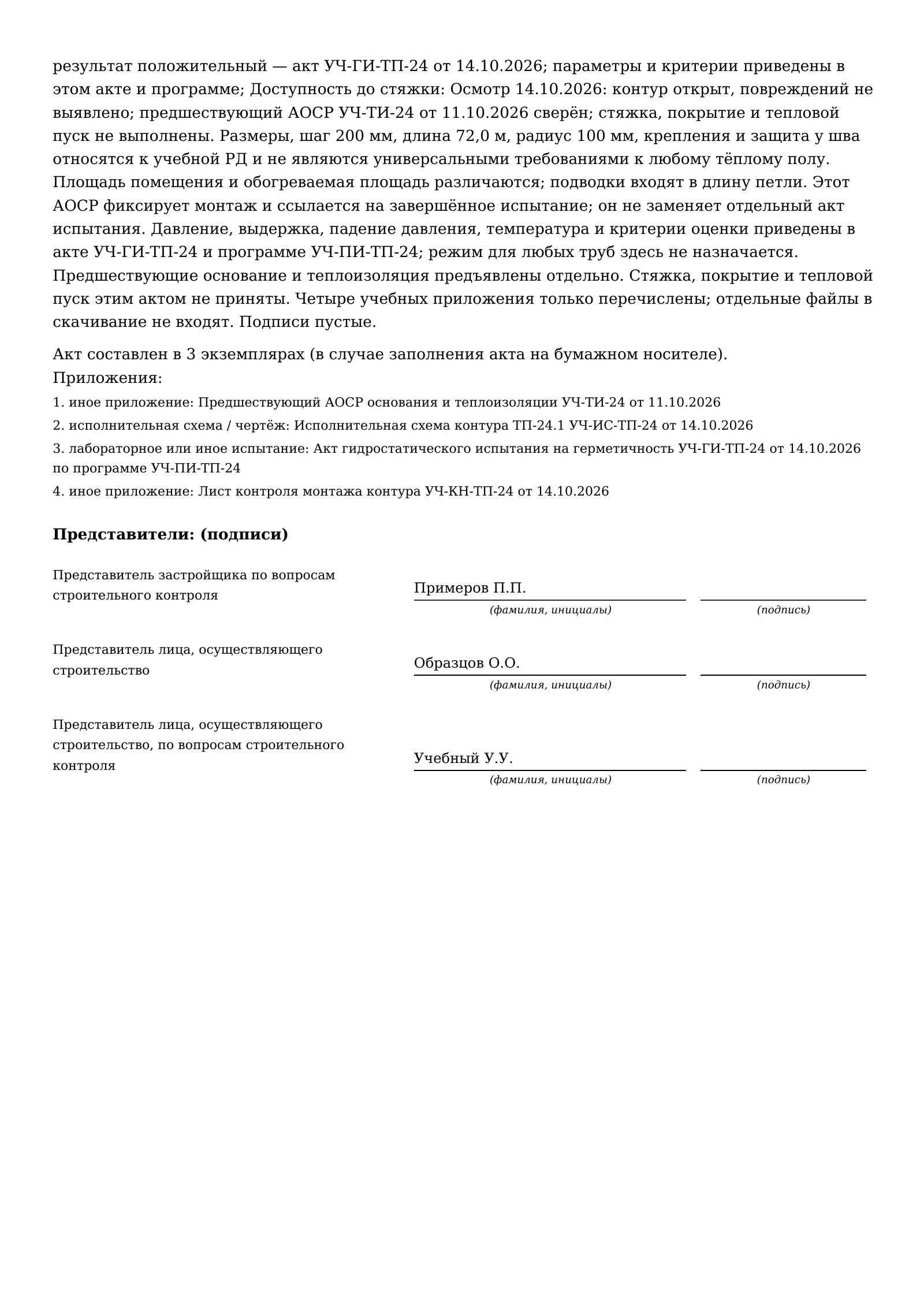

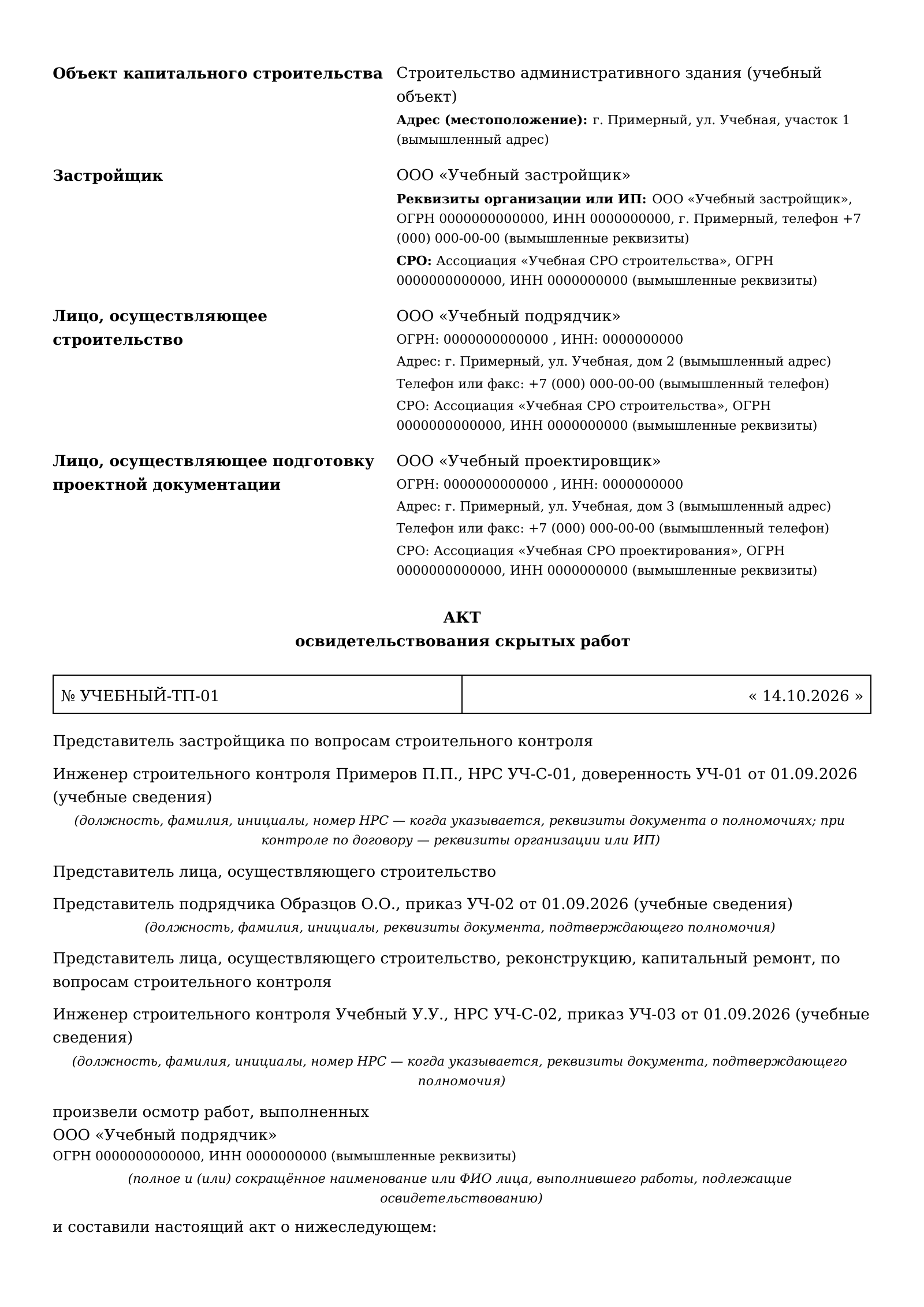

Образец АОСР на тёплый пол — полный PDF
Акт УЧЕБНЫЙ-ТП-01 от 14.10.2026: контур ТП-24.1 от коллектора К-1 в помещении 201, оси 1–2 / Б–В. Помещение 16,00 м², обогреваемая зона 12,96 м²; труба 72,0 м вместе с подводками.
Какой документ вы скачиваете
Учебный акт освидетельствования скрытых работ на монтаж водяного контура. Промывка и гидростатическое испытание в примере уже завершены; в АОСР приведена ссылка на отдельный акт испытания. Параметры испытания оформляют в том акте.
Все организации, документы и результаты вымышлены. Четыре приложения только перечислены; отдельные файлы не включены. Подписи пустые.
Объект, организации и представители
Монтаж труб, материалы, подтверждения и следующий этап
Контроль контура, учебные приложения и подписи представителей
Меньше ручного заполнения
Есть чертежи и схемы? Подготовьте по ним свой АОСР
Загрузите план раскладки контуров, исполнительную схему, документы качества трубы или акт испытания в PDF, DOCX, JPG или PNG. Сервис предложит найденные сведения для вашего акта.
Выберите работу, сверьте и дополните сведения. Посмотрите весь АОСР перед оплатой.
Предпросмотр бесплатно. PDF без водяного знака — 299 ₽ за подготовленную версию. Разовая покупка, без подписки.
- Ваши документы
Рабочий чертёж, схема или документы на материалы и контроль.
- Проверка сведений
Вы выбираете работу, сверяете и дополняете акт.
- Полный предпросмотр
Оплата и скачивание, когда результат подходит.
Как заполнить акт скрытых работ на водяной тёплый пол
Определите предъявленный контур и границы, затем свяжите сведения с РД, материалами и выполненным контролем.
- 1. Предъявленная работа
Монтаж контура ТП-24.1 водяного напольного отопления из трубы PE-Xa/EVOH до устройства стяжки
Один участок монтажа труб водяного напольного отопления до стяжки.
- Границы и объём
Помещение 4,00×4,00 м: площадь 16,00 м²; обогреваемая зона 3,60×3,60 м: 12,96 м²; одна цельная петля PE-Xa/EVOH 16×2,0 мм длиной 72,0 м, включая две подводки по 3,0 м; Помещение 201, оси 1–2 / Б–В; контур ТП-24.1, коллектор К-1; раскладка по УЧ-24-ОВ, лист 5
Площадь помещения 16,00 м² и обогреваемая площадь 12,96 м² различаются. В длину 72,0 м входят подводки.
- 2. Рабочая документация
УЧ-24-ОВ, лист 5, узел ТП-24.1, раскладка, спецификация и перечень скрытых работ; ООО «Учебный проектировщик»
Схема и узлы определяют раскладку. ППР относится к технологии работ и указан отдельно.
- 3. Применённые материалы
Труба PE-Xa/EVOH 16×2,0 мм для водяного напольного отопления, партия УЧ-ТР-24; Фиксирующие скобы для трубы 16 мм, партия УЧ-СК-24 по учебной РД; Защитная гофрированная оболочка для двух подводок у шва, партия УЧ-ЗО-24 по учебной РД; Документ качества УЧ-ДК-ТР-24 от 08.10.2026 (вымышленный документ); Документ качества УЧ-ДК-СК-24 от 08.10.2026 (вымышленный документ); Документ качества УЧ-ДК-ЗО-24 от 08.10.2026 (вымышленный документ)
Здесь труба, крепления и защита подводок. Ранее предъявленная теплоизоляция относится к своему этапу.
- 4. Подтверждения
Предшествующий АОСР основания и теплоизоляции УЧ-ТИ-24 от 11.10.2026; Исполнительная схема контура ТП-24.1 УЧ-ИС-ТП-24 от 14.10.2026; Акт гидростатического испытания на герметичность УЧ-ГИ-ТП-24 от 14.10.2026 по программе УЧ-ПИ-ТП-24; Лист контроля монтажа контура УЧ-КН-ТП-24 от 14.10.2026
Четыре вымышленных приложения перечислены; отдельные файлы не входят в скачивание.
- 5. Хронология
Монтаж: 12.10.2026. Освидетельствование: 14.10.2026.
Промывка выполнена 13.10.2026, испытание завершено до освидетельствования и закрытия труб.
- 6. Основания
РД УЧ-24-ОВ, лист 5, узел ТП-24.1; СП 73.13330.2016 в редакции, применимой на 14.10.2026, п. 7.1.1; инструкция изготовителя выбранной трубы и программа УЧ-ПИ-ТП-24. Раскладка, шаг, длина, крепления и защита у шва заданы учебной РД.
Проектные размеры и режим испытания проверяют для выбранной системы.
- 7. Следующая работа
Устройство предусмотренной РД стяжки над контуром ТП-24.1 после завершённых проверок, промывки и гидростатического испытания; режим в контуре при укладке стяжки — по ППР УЧ-ППР-ТП-24 и инструкции изготовителя. Тепловой пуск выполняется на последующем этапе по готовности стяжки
Стяжка, покрытие и тепловой пуск на этом этапе ещё не выполнены.
Бланк АОСР для своего участка
Откройте отдельный редактор, укажите фактическую систему, материалы, подтверждения и участников. Проверьте весь акт и скачайте PDF.
Что проверено до устройства стяжки
Ниже условия учебной РД и вымышленные результаты. Шаг, диаметр, радиусы, длина и крепления выбраны для этого контура и не являются универсальной спецификацией.
Границы участка
- По учебной РД
- Помещение 201, оси 1–2 / Б–В; помещение 4,00×4,00 м, обогреваемая зона 3,60×3,60 м; контур ТП-24.1 от коллектора К-1
- Зафиксировано
- Сверены помещение, оси и границы; площадь помещения 16,00 м², обогреваемой зоны 12,96 м²; исполнительная схема УЧ-ИС-ТП-24
Труба и длина контура
- По учебной РД
- PE-Xa/EVOH 16×2,0 мм, одна цельная петля; проектная длина 72,0 м вместе с двумя подводками по 3,0 м; соединения только у коллектора
- Зафиксировано
- Маркировка и партия УЧ-ТР-24 сверены с документом качества; длина по метражным отметкам 72,0 м, включая 6,0 м подводок; соединений внутри пола нет
Раскладка и изгибы
- По учебной РД
- Схема «улитка»; шаг на прямых участках 200 мм, отступ зоны от стен 200 мм; радиус изгиба по учебному узлу не менее 100 мм
- Зафиксировано
- Раскладка сверена с УЧ-24-ОВ, лист 5; шаг на прямых участках 200 мм; радиусы не меньше 100 мм, заломов и повреждений не выявлено
Крепление трубы
- По учебной РД
- Фиксирующие скобы по учебной РД: шаг не более 500 мм на прямых и 250 мм на поворотах
- Зафиксировано
- Скобы установлены с шагом 400–500 мм на прямых и 200–250 мм на поворотах; труба закреплена без пережатия, смещения от схемы не выявлены
Защита у шва
- По учебной РД
- Две подводки у проектного шва в защитных гофрах; длина каждой гофры 1,00 м, по 0,50 м с обеих сторон шва по узлу РД
- Зафиксировано
- Обе подводки защищены; длина гофр и положение относительно шва сверены со схемой; внутри обогреваемой зоны швов нет по учебной РД
Промывка и испытание
- По учебной РД
- До закрытия завершить предусмотренные промывку и гидростатическое испытание по программе УЧ-ПИ-ТП-24; результат оформить отдельно
- Зафиксировано
- Промывка выполнена 13.10.2026, запись в журнале УЧ-ОЖ-ТП-24; гидростатическое испытание завершено, результат положительный — акт УЧ-ГИ-ТП-24 от 14.10.2026; параметры и критерии приведены в этом акте и программе
Доступность до стяжки
- По учебной РД
- Трубы и узлы доступны для осмотра; основание и теплоизоляция ранее предъявлены по отдельному АОСР; стяжка ещё не выполнена
- Зафиксировано
- Осмотр 14.10.2026: контур открыт, повреждений не выявлено; предшествующий АОСР УЧ-ТИ-24 от 11.10.2026 сверён; стяжка, покрытие и тепловой пуск не выполнены
АОСР и акт опрессовки тёплого пола
Монтаж скрываемого участка
АОСР связывает контур, чертёж, трубу, фиксацию, проходы, проверки и следующую работу. В учебном примере испытание уже завершено и указано среди подтверждений.
Результат испытания
В отдельном документе фиксируют метод, давление, продолжительность, изменение давления, условия и решение. Для оформления есть редактор акта испытания системы отопления.
Режим испытания выбирают для конкретной системы по применимым требованиям, РД, программе и инструкции изготовителя. В этом PDF АОСР нет универсального давления или выдержки. В рабочий комплект включают фактический акт с параметрами, а не одну ссылку на него.
Монтаж труб, стяжка и пуск — отдельные этапы
Основание и теплоизоляция
Предшествующие слои проверяют до их закрытия трубами и следующими работами. В примере они предъявлены по отдельному АОСР УЧ-ТИ-24. Есть образец АОСР на утепление.
Уложенный контур
Трасса, шаг, длина, крепления, изгибы и защита у шва доступны для проверки. Предусмотренные промывка и испытание завершены до закрытия участка.
Стяжка
Это следующая работа. Её состав, геометрию и контроль проверяют отдельно; для оформления есть АОСР на стяжку пола. Условия выполнения над трубами берут из ППР и инструкции системы.
Тепловой пуск
Готовность стяжки и порядок пуска проверяют на последующем этапе по документации выбранной системы. Акт на трубы не подтверждает выполненный прогрев и готовый пол.
Документы для АОСР на тёплый пол
- РД: контуры и коллектор, раскладка, подводки, узлы швов, спецификация и требования к контролю.
- Материалы: фактические труба, крепления и защитные оболочки с документами качества.
- Подтверждения: предусмотренные исполнительная схема, акт предшествующих работ, акт испытания и лист контроля.
- Участники: организации, представители и их полномочия по фактической схеме работ.
- Хронология: монтаж, промывка, испытание и осмотр до устройства стяжки.
Схема «улитка», размеры и метраж в PDF — сведения одного учебного контура. Для другого участка сведения меняют. Общий образец АОСР на монтаж трубопроводов показывает наружный водопровод и свой этап проверки.
Расчёт стяжки над трубами
Калькулятор стяжки для тёплого пола помогает оценить материалы. Его результат не подтверждает фактические раскладку, длину трубы, испытание или качество монтажа.
Ошибки в акте на водяной тёплый пол
Не назван контур
Добавьте помещение, оси, обозначение петли, коллектор и границы. Записи «тёплый пол» недостаточно для связи с участком.
Площадь подменила длину
Отдельно укажите помещение, обогреваемую зону и метраж с подводками. Длину сверяют со схемой и фактическим контролем.
Испытание только запланировано
В показанном этапе испытание уже завершено. Не копируйте положительный результат и реквизиты документа до выполнения проверки.
Принят будущий пол
Трубы до стяжки, сама стяжка, покрытие и пуск предъявляют по фактически выполненным этапам. Вымышленные реквизиты и размеры заменяют сведениями объекта; подписи ставят фактические участники.
Форма АОСР и нормативная основа
Рекомендуемый образец АОСР — приложение 3 к составу ИД по приказу Минстроя № 344/пр в редакции № 369/пр, действующей с 01.03.2026. Обычный PDF сам по себе не подтверждает выполнение всех требований к электронному комплекту ИД.
СП 73.13330.2016 относится к внутренним санитарно-техническим системам. При выборе положений и формы испытания учитывают даты: по изменению № 3 новая редакция п. 7.1.1 и приложений В, Г, Д вводится с 01.03.2027. Для учебной даты 14.10.2026 эти положения применяют в прежней редакции.
Проект, тип трубы и инструкция изготовителя определяют условия конкретного участка. Как пример технологии можно посмотреть монтаж водяного пола VALTEC. Параметры этого учебного контура не являются готовым проектным решением для другого помещения.
Проверено 14.10.2026. Пример относится к одному контуру труб до стяжки; электрический пол, готовое покрытие и тепловой пуск имеют другой предмет проверки.
Вопросы об АОСР на тёплый пол
Как заполнить акт скрытых работ на тёплый пол?
Назовите систему, контур, коллектор, помещение, оси и границы. Укажите рабочий чертёж, тип и партию трубы, фактическую длину, крепления и защиту у швов, выполненные проверки, документы качества, даты, представителей и следующий этап. В примере показан монтаж водяного контура до стяжки.
Что показано в образце АОСР на водяной тёплый пол?
Контур ТП-24.1 из трубы PE-Xa/EVOH 16×2,0 мм в помещении 201. Помещение 4,00×4,00 м, обогреваемая зона 3,60×3,60 м. Одна цельная петля длиной 72,0 м, включая две подводки по 3,0 м; шаг на прямых участках 200 мм. Осмотр 14.10.2026 выполнен до стяжки после предусмотренных промывки и испытания. Все сведения учебные, подписи пустые.
Когда оформляют АОСР на трубы тёплого пола?
После монтажа и предусмотренных до закрытия проверок, пока трубы, крепления и проходы доступны для осмотра. В примере промывка и гидростатическое испытание уже завершены, а стяжка ещё не выполнена. Состав этапов и порядок предъявления устанавливают по документации объекта.
Чем АОСР отличается от акта опрессовки тёплого пола?
АОСР фиксирует освидетельствование монтажа скрываемого участка и разрешённую следующую работу. Акт гидростатического или манометрического испытания фиксирует метод, давление, длительность, изменение давления и решение по испытанию. В учебном АОСР приведена ссылка на отдельный завершённый акт испытания; его файл в скачивание не включён.
Какое давление испытания указать для водяного пола?
Режим и критерии определяют для конкретных труб и оборудования по применимым требованиям, рабочей документации, программе испытаний и инструкции изготовителя. Параметры записывают в отдельном акте испытания. Этот пример АОСР не задаёт универсальное давление или выдержку для любой системы.
Шаг 200 мм и длина 72 м подходят для любого помещения?
Эти значения относятся только к учебной РД. Раскладка, диаметр, шаг, длина петли, подводки и режим системы зависят от проекта и расчёта. В примере площадь помещения 16,00 м², обогреваемая зона 12,96 м², а 72,0 м включают 6,0 м подводок. По одной площади нельзя подтвердить фактическую длину смонтированной трубы.
Принимает ли этот акт утеплитель, стяжку и весь пол?
Предшествующие основание и теплоизоляция предъявлены по своему учебному АОСР. Текущий акт относится к контуру труб. Стяжка, покрытие, тепловой пуск и готовая система этим документом не приняты. Для последующих работ нужен соответствующий контроль их фактического выполнения.
Подходит ли образец для электрического тёплого пола?
У электрического пола другой состав элементов и проверок по его проекту и инструкции изготовителя. Этот PDF относится к водяному контуру из трубы PE-Xa/EVOH и не удостоверяет монтаж или испытания электрического пола.
Кто подписывает АОСР на водяной тёплый пол?
Состав представителей проверяют по фактическим участникам и форме АОСР. В примере работы выполняет сам подрядчик, проектировщик к проверке не привлечён; предусмотрены три подписи самостоятельных представителей. При другой схеме договоров и участия состав меняют. Число подписей примера не является универсальным.
В PDF входят исполнительная схема и акт испытания?
Скачивается полный учебный АОСР со списком четырёх вымышленных приложений. Схема, предшествующий АОСР, акт испытания и лист контроля только перечислены; отдельные файлы не приложены. Для своего комплекта нужны реальные документы участка.
Где заполнить и скачать свой АОСР бесплатно?
Откройте отдельный бесплатный редактор, укажите сведения своей работы и скачайте PDF без регистрации. Заполненный учебный образец и все его листы доступны на этой странице. Подготовка АОСР из исходных документов — отдельная услуга с бесплатным предпросмотром и оплатой подготовленной версии PDF.
