Образец заполнения АОСР
Акт скрытых работ на теплоизоляцию трубопроводов
Заполненный пример на изоляцию трубы отопления: цилиндры, толщина, стыки и бандажи до защитного кожуха. Скачайте полный PDF или подготовьте свой акт в бесплатном редакторе.
Пример и редактор доступны без регистрации. Свой акт скачивается в PDF.
Заполненный образец
АОСР на теплоизоляцию труб — полный пример PDF
Какой документ вы скачиваете
Акт УЧЕБНЫЙ-ТИ-01 от 16.10.2026 на слой ТИ-32 в строительстве административного здания. Трубопровод Т1 изолирован цилиндрами, металлический кожух ещё не установлен. Опоры, арматура, ответвления и проходки вне участка П1–П2. Два приложения только перечислены; отдельных файлов приложений в PDF нет. Все объектные сведения вымышлены, подписи пустые.
Пример относится к горячему трубопроводу отопления. Для холодных труб, воздуховодов и подземной предизолированной трубы нужны свои конструкция и контроль.

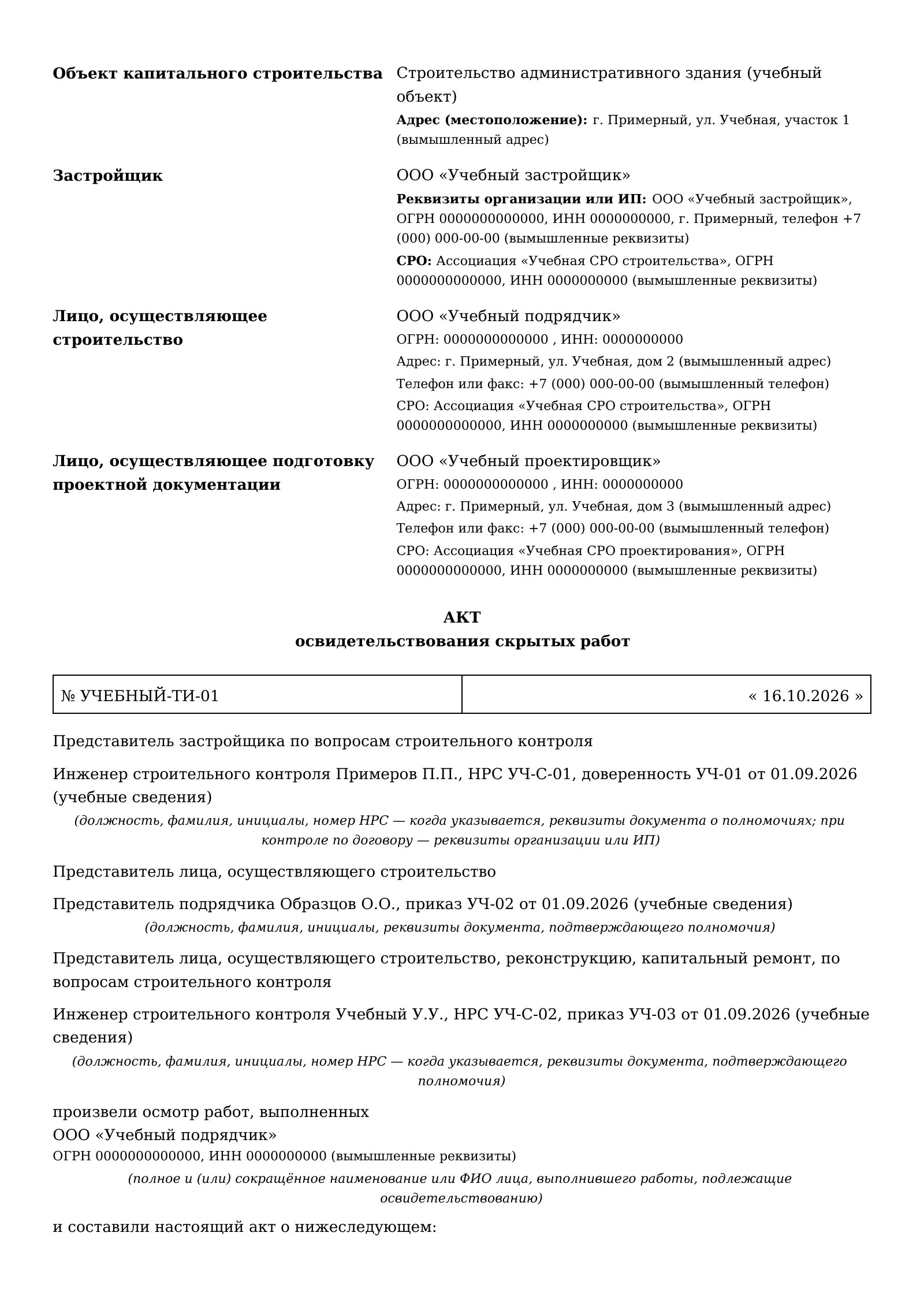

Объект, организации и представители

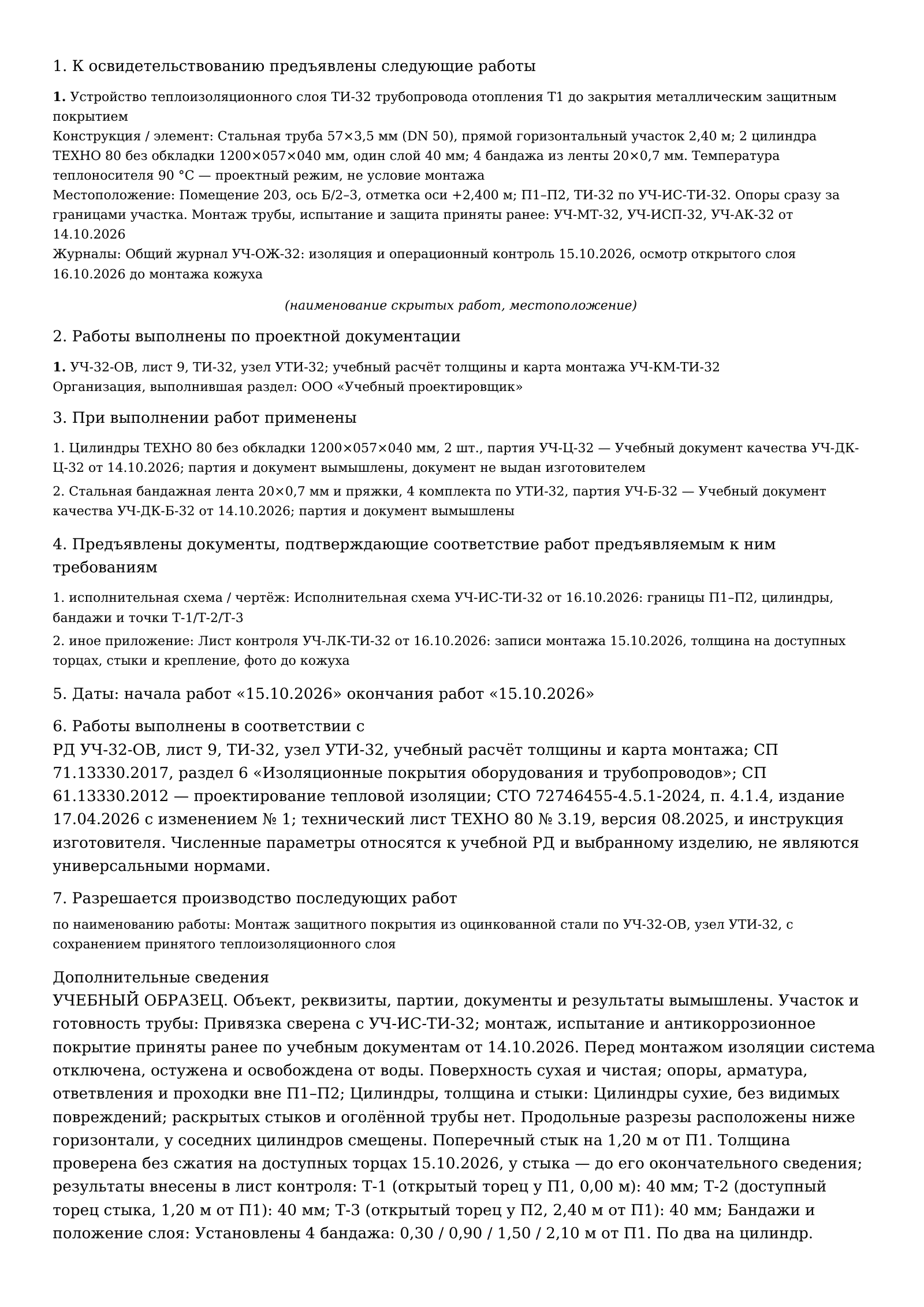

ТИ-32: цилиндры, бандажи и документы

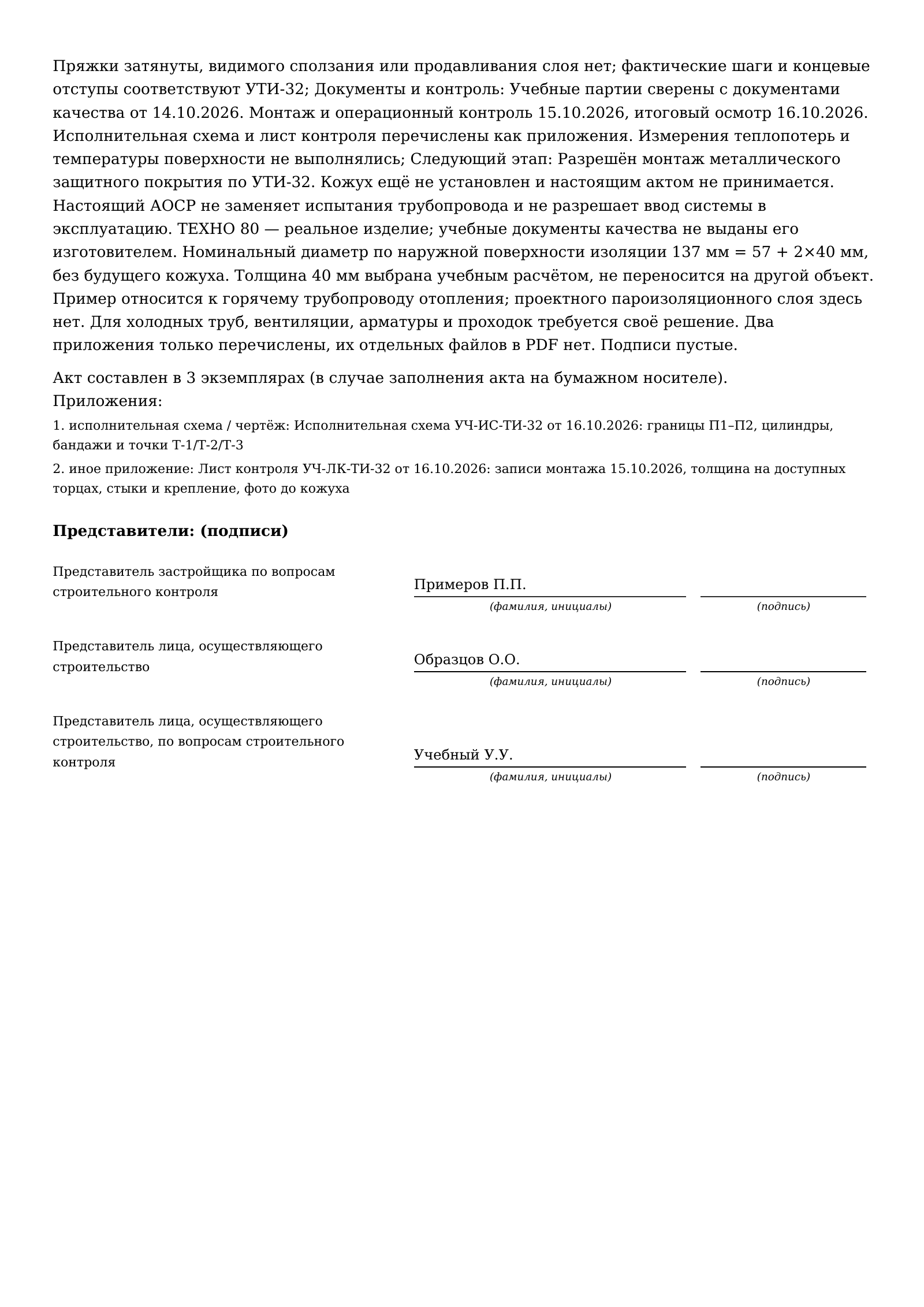

Контроль, последующие работы и подписи
Меньше ручного заполнения
Есть чертежи и схемы? Подготовьте по ним свой АОСР
Загрузите чертёж участка с узлами теплоизоляции, исполнительную схему, документы качества цилиндров и крепежа или лист контроля в PDF, DOCX, JPG или PNG. Сервис предложит найденные сведения для вашего акта.
Выберите работу, сверьте и дополните сведения. Посмотрите весь АОСР перед оплатой.
Предпросмотр бесплатно. PDF без водяного знака — 299 ₽ за подготовленную версию. Разовая покупка, без подписки.
- Ваши документы
Рабочий чертёж, схема или документы на материалы и контроль.
- Проверка сведений
Вы выбираете работу, сверяете и дополняете акт.
- Полный предпросмотр
Оплата и скачивание, когда результат подходит.
Как заполнить акт на теплоизоляцию трубопроводов
Свяжите выполненный слой с системой, участком и рабочим узлом. Ниже — сведения ТИ-32 по пунктам скачиваемого акта.
- 1. Предъявленная работа
Устройство теплоизоляционного слоя ТИ-32 трубопровода отопления Т1 до закрытия металлическим защитным покрытием
Назовите слой, систему и этап до защитного покрытия.
- Место и состав
Стальная труба 57×3,5 мм (DN 50), прямой горизонтальный участок 2,40 м; 2 цилиндра ТЕХНО 80 без обкладки 1200×057×040 мм, один слой 40 мм; 4 бандажа из ленты 20×0,7 мм. Температура теплоносителя 90 °C — проектный режим, не условие монтажа; Помещение 203, ось Б/2–3, отметка оси +2,400 м; П1–П2, ТИ-32 по УЧ-ИС-ТИ-32. Опоры сразу за границами участка. Монтаж трубы, испытание и защита приняты ранее: УЧ-МТ-32, УЧ-ИСП-32, УЧ-АК-32 от 14.10.2026
Нужны границы участка, длина, наружный диаметр трубы, толщина изоляции и крепление.
- 2. Рабочая документация
УЧ-32-ОВ, лист 9, ТИ-32, узел УТИ-32; учебный расчёт толщины и карта монтажа УЧ-КМ-ТИ-32; ООО «Учебный проектировщик»
Узел и расчёт своего объекта определяют толщину, материалы и конструкцию изоляции.
- 3. Материалы
- Цилиндры ТЕХНО 80 без обкладки 1200×057×040 мм, 2 шт., партия УЧ-Ц-32 — Учебный документ качества УЧ-ДК-Ц-32 от 14.10.2026; партия и документ вымышлены, документ не выдан изготовителем
- Стальная бандажная лента 20×0,7 мм и пряжки, 4 комплекта по УТИ-32, партия УЧ-Б-32 — Учебный документ качества УЧ-ДК-Б-32 от 14.10.2026; партия и документ вымышлены
Учебные партии и документы качества вымышлены. Для своего акта укажите настоящие подтверждения на изоляцию и крепёж.
- 4. Подтверждения
Исполнительная схема УЧ-ИС-ТИ-32 от 16.10.2026: границы П1–П2, цилиндры, бандажи и точки Т-1/Т-2/Т-3; Лист контроля УЧ-ЛК-ТИ-32 от 16.10.2026: записи монтажа 15.10.2026, толщина на доступных торцах, стыки и крепление, фото до кожуха
Схема и лист контроля перечислены без отдельных файлов приложений. Предшествующее испытание трубы оформлено отдельно.
- 5. Даты
Монтаж: 15.10.2026; осмотр: 16.10.2026
Слой осматривают до потери доступа к стыкам и креплению.
- 6. Основания
РД УЧ-32-ОВ, лист 9, ТИ-32, узел УТИ-32, учебный расчёт толщины и карта монтажа; СП 71.13330.2017, раздел 6 «Изоляционные покрытия оборудования и трубопроводов»; СП 61.13330.2012 — проектирование тепловой изоляции; СТО 72746455-4.5.1-2024, п. 4.1.4, издание 17.04.2026 с изменением № 1; технический лист ТЕХНО 80 № 3.19, версия 08.2025, и инструкция изготовителя. Численные параметры относятся к учебной РД и выбранному изделию, не являются универсальными нормами.
Параметры чужого образца не заменяют расчёт толщины и требования своей системы.
- 7. Следующая работа
Монтаж защитного покрытия из оцинкованной стали по УЧ-32-ОВ, узел УТИ-32, с сохранением принятого теплоизоляционного слоя
Укажите следующий допустимый этап, а не ввод всей системы в эксплуатацию.
Состав представителей и полномочия укажите по своему объекту. Учебные реквизиты и результаты не переносят в рабочий акт; сервис подписи не ставит.
Бланк для своего участка трубопровода
Заполнение открывается в модальном окне отдельного редактора. Учебный пример автоматически в ручной черновик не подставляется.
Что проверить до закрытия теплоизоляции
Состав проверок зависит от системы и документации объекта. В ТИ-32 проверены открытые цилиндры и их крепление; кожух ещё не смонтирован.
Участок и готовность трубы
- Что задано
- ТИ-32: горизонтальный Т1, П1–П2, 2,40 м; стальная труба 57×3,5 мм, помещение 203, ось Б/2–3. Труба закреплена, очищена и защищена по РД до изоляции
- В учебном примере
- Привязка сверена с УЧ-ИС-ТИ-32; монтаж, испытание и антикоррозионное покрытие приняты ранее по учебным документам от 14.10.2026. Перед монтажом изоляции система отключена, остужена и освобождена от воды. Поверхность сухая и чистая; опоры, арматура, ответвления и проходки вне П1–П2
Цилиндры, толщина и стыки
- Что задано
- Учебная РД: 2 цилиндра ТЕХНО 80 без обкладки, 1200×057×040 мм; один слой 40 мм, плотное примыкание, продольные разрезы ниже горизонтали и со смещением друг относительно друга
- В учебном примере
- Цилиндры сухие, без видимых повреждений; раскрытых стыков и оголённой трубы нет. Продольные разрезы расположены ниже горизонтали, у соседних цилиндров смещены. Поперечный стык на 1,20 м от П1. Толщина проверена без сжатия на доступных торцах 15.10.2026, у стыка — до его окончательного сведения; результаты внесены в лист контроля: Т-1 (открытый торец у П1, 0,00 м): 40 мм; Т-2 (доступный торец стыка, 1,20 м от П1): 40 мм; Т-3 (открытый торец у П2, 2,40 м от П1): 40 мм
Бандажи и положение слоя
- Что задано
- Учебный узел УТИ-32: стальная лента 20×0,7 мм с пряжками, 4 бандажа; шаг 600 мм, концевые отступы 300 мм
- В учебном примере
- Установлены 4 бандажа: 0,30 / 0,90 / 1,50 / 2,10 м от П1. По два на цилиндр. Пряжки затянуты, видимого сползания или продавливания слоя нет; фактические шаги и концевые отступы соответствуют УТИ-32
Документы и контроль
- Что задано
- РД, партия цилиндров и крепёж, схема и записи контроля относятся к ТИ-32; осмотр открытого слоя до металлического покрытия
- В учебном примере
- Учебные партии сверены с документами качества от 14.10.2026. Монтаж и операционный контроль 15.10.2026, итоговый осмотр 16.10.2026. Исполнительная схема и лист контроля перечислены как приложения. Измерения теплопотерь и температуры поверхности не выполнялись
Следующий этап
- Что задано
- После приёмки изоляционного слоя по УЧ-32-ОВ допускается устройство предусмотренного защитного покрытия из оцинкованной стали
- В учебном примере
- Разрешён монтаж металлического защитного покрытия по УТИ-32. Кожух ещё не установлен и настоящим актом не принимается. Настоящий АОСР не заменяет испытания трубопровода и не разрешает ввод системы в эксплуатацию
Диаметр, толщина и шаг крепления изоляции
В ТИ-32 наружный диаметр трубы — 57 мм, стенка — 3,5 мм, условный размер — DN 50. Внутренний диаметр цилиндра 57 мм соответствует наружному диаметру трубы. Номинальный диаметр поверх слоя 40 мм: 57 + 2×40 = 137 мм, без будущего кожуха.
2 цилиндра длиной 1200 мм дают 2,40 м изоляции; поперечный стык — 1,20 м от П1. 4 бандажа установлены на 0,30 / 0,90 / 1,50 / 2,10 м от П1. Между ними 600 мм, от крайних бандажей до торцов — 300 мм. Крепление кожуха в эти четыре бандажа не включено.
- Т-1 (открытый торец у П1, 0,00 м): 40 мм
- Т-2 (доступный торец стыка, 1,20 м от П1): 40 мм
- Т-3 (открытый торец у П2, 2,40 м от П1): 40 мм
Замеры выполнены 15.10.2026 без сжатия на доступных торцах; у стыка — перед его окончательным сведением. При итоговом осмотре 16.10.2026 сверены записи листа контроля. Это не измерение через закрытый кожух. Толщину, крепления и требования к зазорам для своего материала берите из РД и документов изготовителя.
Монтаж трубы, испытание, изоляция и кожух — разные этапы
- Подготовить трубу. Завершить и проверить монтаж, закрепление, предусмотренные испытания и защиту поверхности до изоляции. В образце это отдельные учебные документы от 14.10.2026; опоры находятся сразу за П1–П2.
- Установить изоляцию. В ТИ-32 труба отключена, остужена и освобождена от воды. 90 °C — проектная температура теплоносителя, не температура монтажа. Цилиндры и бандажи установлены 15.10.2026.
- Проверить открытый слой. Сопоставить границы, материал, толщину, стыки и крепление с РД; зафиксировать фактический контроль до кожуха. Итоговый осмотр ТИ-32 — 16.10.2026.
- Выполнить следующий этап. В образце разрешён только монтаж защитного покрытия. Его приёмка, дальнейшие испытания и готовность системы оформляются по документации объекта.
Для холодной среды отдельно решают защиту от конденсата и паропроницания. Для арматуры, опор, отводов и проходок проверяют свои узлы; прямой ТИ-32 их не описывает.
Какие документы собрать к акту на изоляцию труб
До освидетельствования
- Рабочий чертёж системы, границы участка и узлы изоляции, расчёт толщины.
- Документы качества и партии изоляции, крепежа и других применённых компонентов.
- Записи монтажа и контроля: толщина, стыки, крепления, состояние и предусмотренные проверки.
- Схема с привязкой участка и точек контроля; предшествующие документы на трубу, испытание и защиту.
Связанные акты
Акт гидростатического или манометрического испытания фиксирует отдельное испытание системы, когда эта форма применима к вашему объекту.
АОСР на монтаж трубопровода — другой предмет; на странице показан наружный полиэтиленовый водопровод до присыпки. Это не предшествующий акт на стальную трубу ТИ-32.
АОСР на утепление содержит пример теплоизоляции пола. Материалы и узлы ограждающих конструкций отличаются от трубопровода.
Ошибки в акте на теплоизоляцию трубопроводов
Нет границ и системы
Запись «изоляция труб» не позволяет связать акт со схемой. Укажите систему, помещение, начало и конец участка, диаметр и длину.
DN перепутан с наружным диаметром
Цилиндр подбирают к реальному наружному диаметру трубы, а толщину изоляции указывают отдельно. Значение 137 мм в ТИ-32 — уже с изоляцией.
Кожух закрыт до проверки
После закрытия недоступны стыки и крепления. Согласуйте контроль заранее; фотография не заменяет предусмотренное освидетельствование.
АОСР выдан за испытание
Осмотр изоляции не измеряет герметичность и теплопотери. Указывайте реально выполненные проверки, а результаты отдельных испытаний оформляйте своим документом.
Форма АОСР и нормативная основа
Для строительной ИД рекомендуемый образец АОСР — приложение 3 к составу ИД по приказу Минстроя № 344/пр с изменениями № 369/пр, действующими с 01.03.2026. Обычный PDF сам по себе не подтверждает выполнение всех требований к электронному комплекту ИД.
СП 71.13330.2017, раздел 6, относится к производству изоляционных покрытий оборудования и трубопроводов. СП 61.13330.2012 используют при проектировании тепловой изоляции. Конструкцию, расчётную толщину, этапы и методы контроля определяют по документации своего объекта и применимым требованиям.
Для цилиндров сверены документы изготовителя ТЕХНО 80 и рекомендации монтажа трубопроводной изоляции. Параметры размещения бандажей сверены с СТО 72746455-4.5.1-2024, п. 4.1.4, издание 17.04.2026 с изменением № 1. Правило для ленты отличается от крепления проволокой, а крепление самого кожуха — отдельный узел. Размеры и четыре бандажа ТИ-32 относятся к учебной РД; другой материал требует своих решений.
Проверено 16.10.2026. Учебный узел не заменяет проект, теплотехнический расчёт и испытания системы.
Вопросы об акте на теплоизоляцию трубопроводов
Как заполнить акт скрытых работ на теплоизоляцию трубопроводов?
Укажите систему и границы участка, длину, диаметр трубы, материал, толщину и число слоёв изоляции, стыки и крепления. Приведите рабочий узел, партии и документы качества, выполненные проверки и даты, представителей и следующую допустимую работу.
Когда оформляют АОСР на изоляцию труб?
Когда выполненный слой и крепления ещё доступны для предусмотренного контроля, до их закрытия. В ТИ-32 цилиндры проверены перед металлическим кожухом. Этапы освидетельствования определяют по документации и перечню скрытых работ своего объекта.
Что показано в заполненном образце?
Учебный ТИ-32: прямой горизонтальный участок трубы отопления Т1 57×3,5 мм, длина 2,40 м; два цилиндра ТЕХНО 80 без обкладки толщиной 40 мм и четыре бандажа. Кожух ещё не установлен. Все объектные данные, партии, документы и результаты вымышлены; подписи пустые.
Толщина 40 мм обязательна для любой трубы?
Нет. В образце её задаёт учебный расчёт. Для своего трубопровода толщину и конструкцию определяют по проекту с учётом назначения, температур, условий прокладки и характеристик материала. АОСР фиксирует выполненную работу, расчёт толщины он не выполняет.
Как указать диаметр трубы и размер цилиндра?
Различайте условный DN, наружный диаметр трубы и толщину стенки. В ТИ-32 DN 50 соответствует выбранной трубе 57×3,5 мм, цилиндр имеет внутренний диаметр 57 мм и толщину 40 мм. Номинальный диаметр поверх изоляции — 137 мм без кожуха.
Как проверены толщина и крепление в примере?
Толщина 40 мм проверена без сжатия на доступных торцах у П1, стыка и П2. Четыре бандажа установлены на 0,30 / 0,90 / 1,50 / 2,10 м от П1; шаг 600 мм, концевые отступы 300 мм. Эти значения относятся к выбранному учебному узлу и изделию.
Подойдёт ли образец для холодного водоснабжения и кондиционирования?
Состав сведений можно использовать как ориентир, но конструкцию переносить нельзя. Для холодных систем отдельно решают защиту от конденсата, пароизоляцию и герметичность стыков по проекту и документам выбранной системы. Пример относится к горячему трубопроводу отопления.
Заменяет ли этот акт испытание трубопровода?
Нет. Монтаж трубы, её испытание и антикоррозионная защита в примере приняты ранее отдельными документами. АОСР на открытый слой изоляции не подтверждает герметичность, фактические теплопотери и готовность всей системы к эксплуатации.
Нужны ли отдельные сведения об арматуре и опорах?
Да, если они входят в принимаемый участок: укажите их узлы, разъёмную изоляцию и предусмотренные крепления по проекту. В ТИ-32 опоры находятся сразу за границами П1–П2; арматуры, ответвлений и проходок в этом участке нет.
Какие документы приложить к АОСР?
Относящиеся к участку подтверждения: исполнительную схему, записи и лист контроля, документы качества материалов и предусмотренные проектом протоколы. В учебном PDF схема и лист контроля только перечислены, отдельных файлов приложений нет.
Где скачать бланк и заполнить свой акт?
Полный учебный PDF со всеми листами доступен на этой странице. Свой акт можно бесплатно заполнить и скачать в модальном окне отдельного редактора. Для подготовки по PDF, DOCX, JPG и PNG есть отдельный путь с бесплатным предпросмотром.
