Образец заполнения АОСР
Акт скрытых работ на установку закладных деталей
Полный пример установки закладной до бетонирования и бесплатный редактор.
Без регистрации. Свой акт можно скачать в PDF.
Образец АОСР на установку закладной детали — полный PDF
Акт УЧЕБНЫЙ-ЗД-01 от 11.10.2026: ЗД-1 установлена в фундаменте Ф-20 по осям Б/2. Верх пластины предусмотрен у поверхности фундамента, анкера будут скрыты бетоном. При осмотре изделие открыто, заливка ещё не начата.

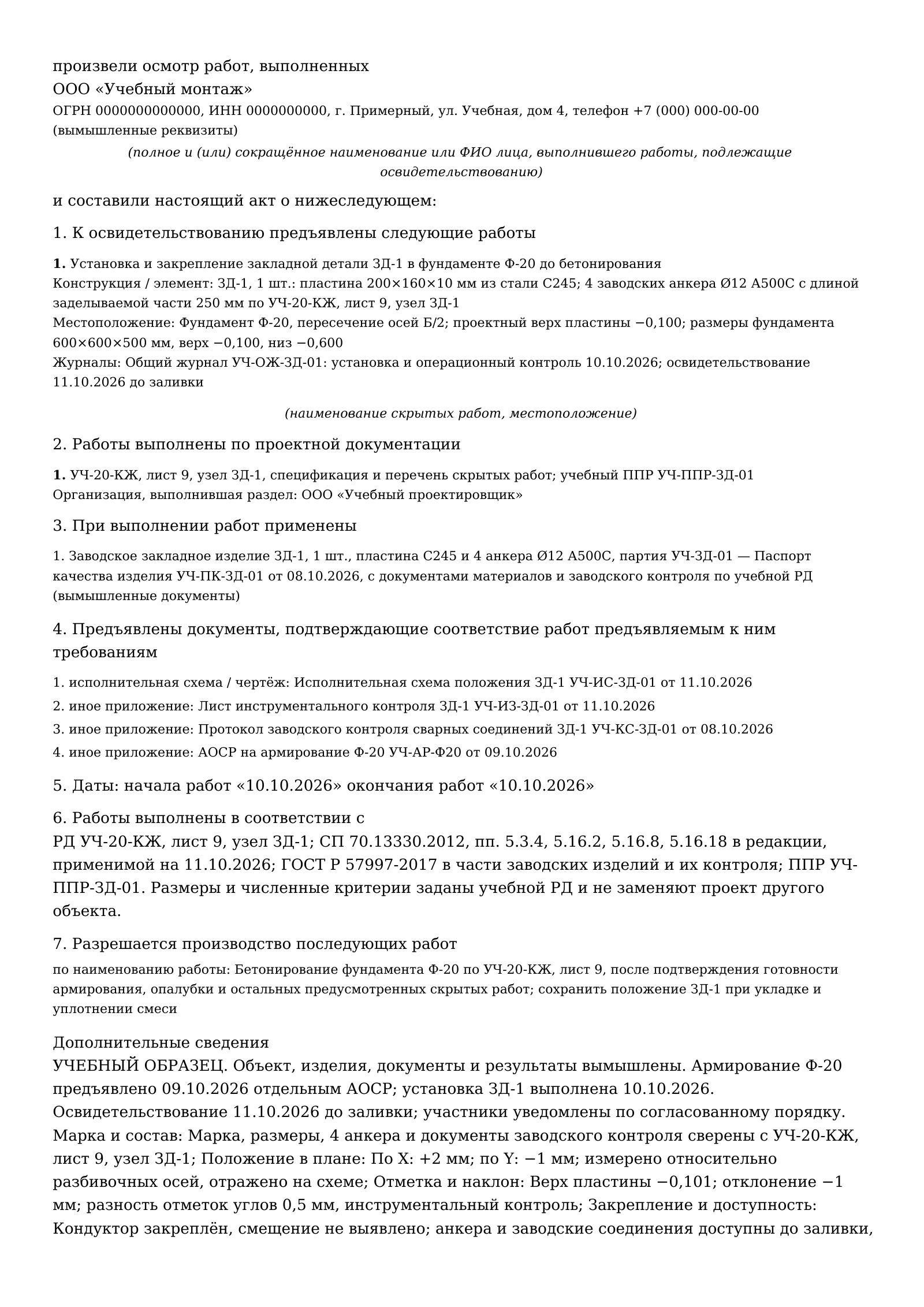

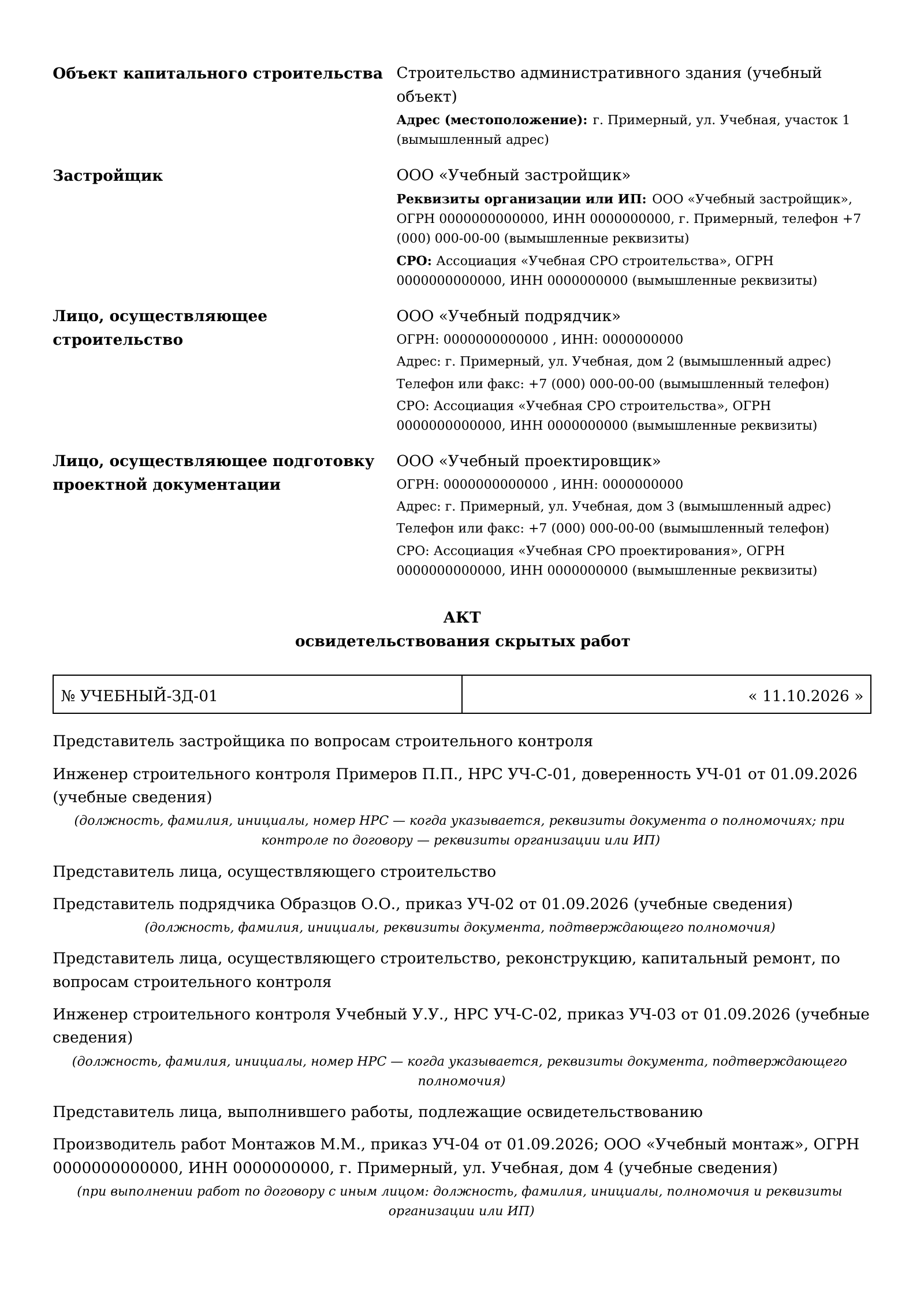

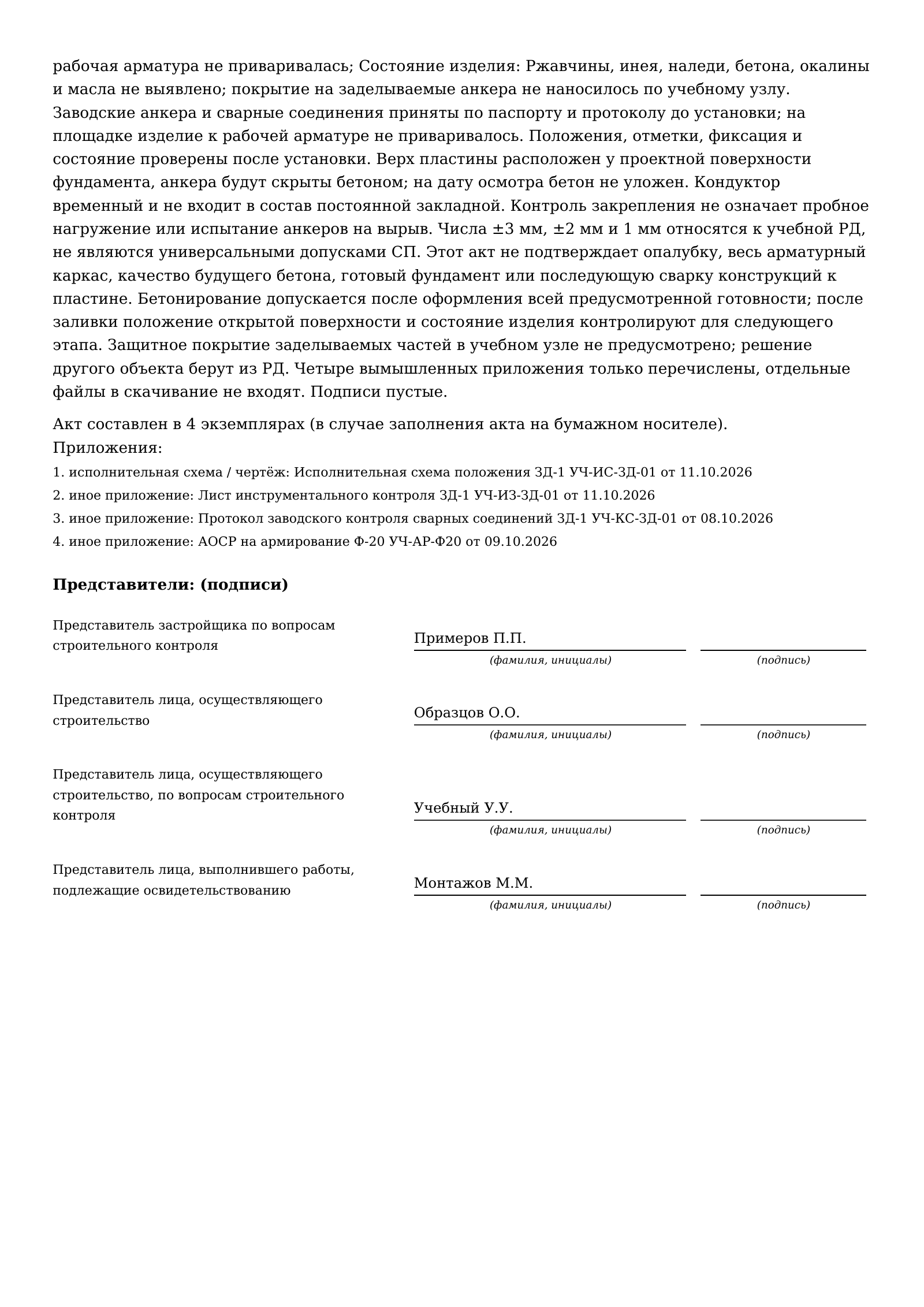

УЧЕБНЫЙ ОБРАЗЕЦ · ВЫМЫШЛЕННЫЕ ДАННЫЕ. Ниже все 3 листа скачиваемого PDF. Нажмите на лист для увеличения. Четыре учебных приложения перечислены в акте; их отдельные файлы не входят в скачивание.
Объект, организации и представители
Установка, изделие, документы и следующий этап
Результаты контроля, приложения и подписи представителей
Что указано в этом акте
- 1. Предъявленная работа
- Установка и закрепление закладной детали ЗД-1 в фундаменте Ф-20 до бетонирования
- Проверяется установленная закладная до скрытия анкеров бетоном.
- Марка и место
- ЗД-1, 1 шт.: пластина 200×160×10 мм из стали С245; 4 заводских анкера Ø12 А500С с длиной заделываемой части 250 мм по УЧ-20-КЖ, лист 9, узел ЗД-1; Фундамент Ф-20, пересечение осей Б/2; проектный верх пластины −0,100; размеры фундамента 600×600×500 мм, верх −0,100, низ −0,600
- Идентифицируйте каждую марку, конструкцию, оси и отметку.
- 2. Рабочая документация
- УЧ-20-КЖ, лист 9, узел ЗД-1, спецификация и перечень скрытых работ; учебный ППР УЧ-ППР-ЗД-01; ООО «Учебный проектировщик»
- Узел задаёт состав изделия, положение, закрепление и критерии.
- 3. Применённое изделие
- Заводское закладное изделие ЗД-1, 1 шт., пластина С245 и 4 анкера Ø12 А500С, партия УЧ-ЗД-01; Паспорт качества изделия УЧ-ПК-ЗД-01 от 08.10.2026, с документами материалов и заводского контроля по учебной РД (вымышленные документы)
- Укажите паспорт фактической партии в пункте 3 акта. Он подтверждает изделие; положение и закрепление проверяют на объекте.
- 4. Подтверждения
- Исполнительная схема положения ЗД-1 УЧ-ИС-ЗД-01 от 11.10.2026; Лист инструментального контроля ЗД-1 УЧ-ИЗ-ЗД-01 от 11.10.2026; Протокол заводского контроля сварных соединений ЗД-1 УЧ-КС-ЗД-01 от 08.10.2026; АОСР на армирование Ф-20 УЧ-АР-Ф20 от 09.10.2026
- Четыре вымышленных приложения перечислены, отдельные файлы не скачиваются.
- 5. Даты
- Установка: 10.10.2026. Освидетельствование: 11.10.2026.
- На дату осмотра бетон не уложен, анкера доступны.
- 6. Основания
- РД УЧ-20-КЖ, лист 9, узел ЗД-1; СП 70.13330.2012, пп. 5.3.4, 5.16.2, 5.16.8, 5.16.18 в редакции, применимой на 11.10.2026; ГОСТ Р 57997-2017 в части заводских изделий и их контроля; ППР УЧ-ППР-ЗД-01. Размеры и численные критерии заданы учебной РД и не заменяют проект другого объекта.
- Допуски учебной РД не заменяют требования вашего объекта.
- 7. Следующая работа
- Бетонирование фундамента Ф-20 по УЧ-20-КЖ, лист 9, после подтверждения готовности армирования, опалубки и остальных предусмотренных скрытых работ; сохранить положение ЗД-1 при укладке и уплотнении смеси
- Для заливки требуется готовность всех предусмотренных работ, а не только закладной.
Меньше ручного заполнения
Есть чертежи и схемы? Подготовьте по ним свой АОСР
Загрузите чертёж закладной детали, исполнительную схему, паспорт изделия или протокол заводского контроля в PDF, DOCX, JPG или PNG. Сервис предложит найденные сведения для вашего акта.
Выберите работу, сверьте и дополните сведения. Посмотрите весь АОСР перед оплатой.
Предпросмотр бесплатно. PDF без водяного знака — 299 ₽ за подготовленную версию. Разовая покупка, без подписки.
- Ваши документы
Рабочий чертёж, схема или документы на материалы и контроль.
- Проверка сведений
Вы выбираете работу, сверяете и дополняете акт.
- Полный предпросмотр
Оплата и скачивание, когда результат подходит.
Как заполнить акт на монтаж закладных деталей
- Работа и место: марки, количество, конструкция, оси, отметки и скрывающая операция.
- РД: обозначение, лист, узел, спецификация, привязки и схема закрепления.
- Изделия: фактические партии, паспорта и подтверждения контроля соединений.
- Контроль: критерий и результат по каждому показателю; схема, измерения, записи фиксации и состояния.
- Даты и участники: установка, осмотр до скрытия, полномочия представителей и следующий этап.
Формулировка для установки закладной
«Установка и закрепление закладных деталей [марки, количество] в [конструкция, оси, отметки] до [бетонирование или другая скрывающая работа] по [РД, лист, узел]».
Добавьте фактическое положение и результаты проверки. Параметры анкеров и временное крепление берут из рабочей документации и ППР.
Почему в образце четыре подписи
В примере участвуют застройщик, подрядчик, строительный контроль подрядчика и отдельный исполнитель. Проектировщик участвует при привлечении застройщиком для проверки соответствия работ проектной документации. Число подписей из образца нельзя считать универсальным: для своего объекта проверяют состав, полномочия и применимые исключения по СРО/НРС.
Бланк АОСР на закладные детали
Используется общая форма АОСР. Скачиваемый файл — заполненный учебный пример; для своего объекта внесите сведения в редактор.
Изготовление, установка и бетонирование — разные этапы
- Изготовление: проверьте марку, паспорт и предусмотренный контроль заводских соединений. Паспорт ЗД-1 и протокол в примере датированы 08.10.2026.
- Армирование: каркас Ф-20 предъявлен 09.10.2026 отдельным АОСР на армирование. Данные другого учебного примера не переносятся в Ф-20.
- Установка закладной: 10.10.2026 выполнены установка и фиксация; 11.10.2026 проверены положение и состояние до заливки. Это предмет скачиваемого акта.
- Заливка и следующий монтаж: оформите готовность всех предусмотренных работ. Контроль бетонирования, приёмка фундамента и последующие соединения с конструкциями относятся к своим этапам.
Акт на ЗД-1 не подтверждает сразу весь фундамент. После установки закладной проверяют, что рабочая арматура не смещена и предусмотренные критерии сохраняются; готовность опалубки и остальных работ подтверждают отдельно.
Если нужны анкера в готовом бетоне
Сверление, очистка отверстий и установка химических или распорных анкеров в затвердевший бетон — другой процесс. Для него нужны его РД, инструкция системы, фактические условия, глубины и результаты контроля.
ЗД-1 устанавливается до заливки. Образец не подтверждает испытание анкеров на вырыв и не задаёт схему крепления для другой нагрузки.
Что проверить до скрытия закладной бетоном
Сопоставьте каждую деталь с узлом и исполнительной схемой. Документы заводского изделия и фактическая установка подтверждают разные части работы.
| Показатель ЗД-1 | Учебная документация | Учебный контроль |
|---|---|---|
| Марка и состав | ЗД-1, 1 шт.: пластина 200×160×10 мм из С245; 4 заводских анкера Ø12 А500С с длиной заделываемой части 250 мм по учебной РД | Марка, размеры, 4 анкера и документы заводского контроля сверены с УЧ-20-КЖ, лист 9, узел ЗД-1 |
| Положение в плане | Центр пластины в пересечении осей Б/2; отклонение по каждой оси не более ±3 мм по учебной РД | По X: +2 мм; по Y: −1 мм; измерено относительно разбивочных осей, отражено на схеме |
| Отметка и наклон | Верх пластины −0,100; отклонение отметки не более ±2 мм, разность отметок углов не более 1 мм по учебной РД | Верх пластины −0,101; отклонение −1 мм; разность отметок углов 0,5 мм, инструментальный контроль |
| Закрепление и доступность | Временный кондуктор по ППР обеспечивает неподвижность; площадочная сварка к рабочей арматуре не предусмотрена | Кондуктор закреплён, смещение не выявлено; анкера и заводские соединения доступны до заливки, рабочая арматура не приваривалась |
| Состояние изделия | Каждое изделие проверяют до бетонирования; состояние и обработка поверхностей соответствуют РД | Ржавчины, инея, наледи, бетона, окалины и масла не выявлено; покрытие на заделываемые анкера не наносилось по учебному узлу |
±3 мм в плане, ±2 мм по отметке и 1 мм между углами заданы учебной РД; это не универсальные допуски СП. В примере отклонение высоты −1 мм соответствует разности отметок −0,101 и −0,100 м. При иных назначении, геометрии или нагрузках критерии могут отличаться.
Длину заделываемых частей и соединения проверяют, пока они доступны, с учётом заводского контроля. После заливки открытая поверхность пластины не показывает состояние скрытых анкеров. Временный кондуктор удерживает изделие; он не включён в постоянный состав ЗД-1.
Документы для АОСР на установку закладных
- Основание работ, пункт 2: РД с листом и узлом, спецификация, привязки и ППР закрепления конкретной марки.
- Качество изделия, пункт 3: паспорт фактической партии, документы материалов и предусмотренного заводского контроля.
- Подтверждения, пункт 4 и приложения: исполнительная схема, листы измерений и предусмотренные записи контроля установки и фиксации.
- Смежные работы: предыдущие АОСР и подтверждения готовности по фактической цепочке объекта.
- Участники: реквизиты и полномочия представителей.
Ссылки на РД и документы качества в пунктах 2–3 не становятся автоматически отдельными приложениями. Какие файлы включать в комплект ИД, определяют для объекта и предъявленной работы. Число и состав приложений учебного акта не являются общим требованием для всех закладных.
Заводской протокол не заменяет проверку монтажа на объекте. Лист измерений положения не выдаётся за лабораторное испытание. Четыре приложения учебного PDF только перечислены; их файлы не входят в скачивание.
Если проектом предусмотрена антикоррозийная защита, её материалы, зоны нанесения и контроль относятся к фактически выполненному этапу. Покрытие заделываемых частей в учебной ЗД-1 не предусмотрено; автоматически грунтовать все анкера по чужому образцу нельзя.
Ошибки в акте скрытых работ на закладные детали
Нет марки и привязки
Общая запись «монтаж закладных» не определяет детали. Назовите марку, количество, конструкцию, оси и отметки.
Паспорт заменил монтажный контроль
Соответствие заводского изделия не показывает его положение и закрепление в фундаменте. Нужны фактические измерения и схема.
Осмотр после заливки
Открытая пластина не подтверждает состояние уже скрытых анкеров. Поздняя подпись не восстанавливает пропущенное освидетельствование.
Чужая схема стала проектом
Учебные размеры, анкера и допуски не являются решением для другого объекта. Применяйте свой рабочий узел и подтверждённые критерии.
Нормативная основа на дату примера
Рекомендуемая форма АОСР — приложение 3 к составу ИД по приказу Минстроя № 344/пр в редакции № 369/пр. Изменение № 369/пр вступило в силу 01.03.2026. Обычный PDF сам по себе не подтверждает ведение электронного комплекта по всем требованиям.
СП 70.13330.2012: п. 5.3.4 относится к приёмке закрываемых элементов, включая закладные; пп. 5.16.2 и 5.16.8 — к изделиям и документам их изготовления, п. 5.16.18 — к проверке состояния. Предъявление сверяют с документацией объекта и применимой редакцией.
У изменения № 8 к СП 70 разные сроки введения. По приказу № 353/пр от 03.06.2026 новые редакции пп. 5.3.4, 5.16.2, 5.16.16, 5.16.24 и 5.18.1–5.18.3 вводятся с 01.03.2027. Их нельзя считать действующими для учебного осмотра 11.10.2026.
ГОСТ Р 57997-2017 применяется к сварным арматурным и закладным изделиям в своей области, включая учебную ЗД-1 с четырьмя арматурными анкерами. Закладные без анкерных стержней из арматуры исключены из области этого ГОСТ. Документы изготовления и контроля сверяют со своей партией; они не заменяют проверку положения и фиксации на объекте.
Проверено 11.10.2026. Пример относится к установке заводской закладной до бетонирования, не охватывает постустановленные анкера, устройство всех соединений металлокаркаса или приёмку готовой ответственной конструкции.
Вопросы об АОСР на закладные детали
Как заполнить акт скрытых работ на установку закладных деталей?
Укажите конкретные марки и количество изделий, конструкцию, оси и отметки, РД с листом и узлом, паспорт партии, результаты заводского и монтажного контроля, фактические даты и представителей. Назовите следующую скрывающую работу. Формулировка «установка закладных» без участка и результатов проверки недостаточна для идентификации предъявленной работы.
Что показано в образце АОСР на закладные детали?
Заводская деталь ЗД-1 с пластиной 200×160×10 мм и четырьмя анкерами установлена в фундаменте Ф-20 до бетонирования. Работы выполнены 10.10.2026, осмотр — 11.10.2026. Положение, отметка, закрепление и состояние проверены, бетон ещё не уложен. Все сведения вымышлены, все листы PDF показаны, подписи пустые.
Когда оформлять АОСР на монтаж закладных?
После установки и предусмотренного контроля, до бетонирования или другой операции, скрывающей проверяемые элементы. Момент предъявления, участников и порядок уведомления определяют для объекта. Осмотр открытой пластины после заливки не восстанавливает проверку уже скрытых анкеров.
Можно ли объединить закладные и армирование в одном акте?
Границы предъявления и состав актов определяют по документации объекта. Совместное освидетельствование должно позволять проверить все перечисленные работы до скрытия и содержать их подтверждения. В этом примере армирование Ф-20 оформлено отдельно; скачиваемый акт относится только к установке ЗД-1.
Какие документы приложить к акту на закладные детали?
В пункте 2 укажите РД с листом и узлом, в пункте 3 — изделие и документы его качества. В пункте 4 перечислите подтверждения предъявленной работы: исполнительную схему, измерения и предусмотренные документы контроля; приложения назовите отдельно. Состав определяют для объекта и фактической работы, это не одинаковый комплект для всех закладных. В учебном PDF четыре приложения только перечислены, отдельные файлы не включены.
Какие допуски положения закладных указывать?
Критерии выбирают по применимым требованиям и рабочей документации с учётом назначения изделия. В примере ±3 мм в плане, ±2 мм по отметке и разность отметок углов не более 1 мм заданы учебным узлом. Это не универсальные допуски для всех закладных, опорных пластин или анкерных групп.
Нужен ли отдельный контроль сварных соединений?
Для сварного изделия проверяют предусмотренные документы изготовления и контроля. Если сварка выполняется на площадке, нужны её собственные фактические подтверждения по РД и применимым требованиям. В примере соединения заводские, протокол предшествует монтажу, сварка закладной к рабочей арматуре на площадке не выполнялась.
Этот образец подходит для химических анкеров в готовом бетоне?
Здесь устанавливается заводская закладная с анкерами, которые будут заделаны при заливке фундамента. Сверление и установка химических или распорных анкеров в затвердевший бетон — другая работа со своей документацией и контролем. Числа и подтверждения учебной ЗД-1 на неё не переносят.
Заменяет ли АОСР на закладную приёмку готового фундамента?
Акт подтверждает конкретную скрываемую работу. Он не удостоверяет весь арматурный каркас, опалубку, будущий бетон или готовую ответственную конструкцию. После заливки и для последующего монтажа выполняют предусмотренный контроль и оформляют относящиеся к этим этапам документы.
Кто подписывает акт скрытых работ на закладные?
Состав и полномочия представителей определяют для объекта. В учебном примере четыре подписанта: застройщик, подрядчик, строительный контроль подрядчика и отдельный исполнитель. Проектировщик участвует при привлечении застройщиком для проверки соответствия работ проектной документации; число подписей образца не является универсальным.
Где скачать бланк АОСР на закладные детали и заполнить свой акт?
Здесь скачивается полный заполненный учебный PDF. Для своего объекта откройте бесплатный редактор, внесите фактические сведения и скачайте PDF без регистрации. Чертёж, схему, паспорт и протокол можно использовать в сервисе подготовки АОСР из документов; найденные сведения проверяют и дополняют, цена версии PDF указана на странице услуги.
От примера к своему акту
Подготовьте АОСР для своих закладных
Внесите марки, привязки, фактические результаты и документы. Для нескольких актов по объекту в личном кабинете можно использовать общие реквизиты, участников и реестр.
