Образец заполнения АОСР
Акт скрытых работ на гидроизоляцию фундамента
Гидроизоляцию фундамента предъявляют до того, как её закроют защитным слоем и грунтом. Покажем заполнение АОСР на наружную поверхность монолитных стен: участок по осям и отметкам, материалы, контроль и последующие работы. Скачайте учебный образец или заполните свой акт бесплатно.
Образец и редактор доступны без регистрации. Свой акт можно скачать в PDF.
Пример вертикальной гидроизоляции
Заполненный образец акта на гидроизоляцию фундамента

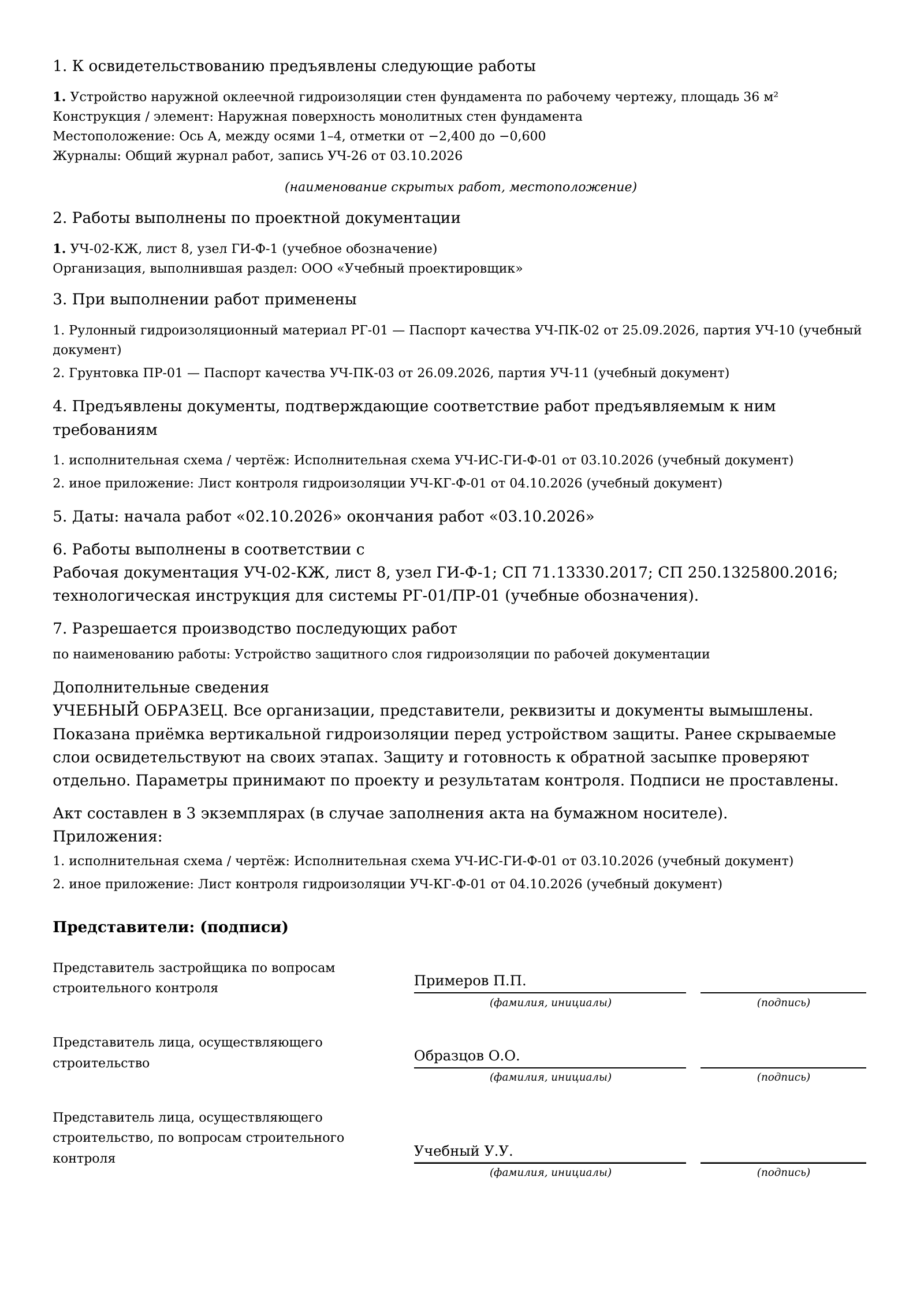

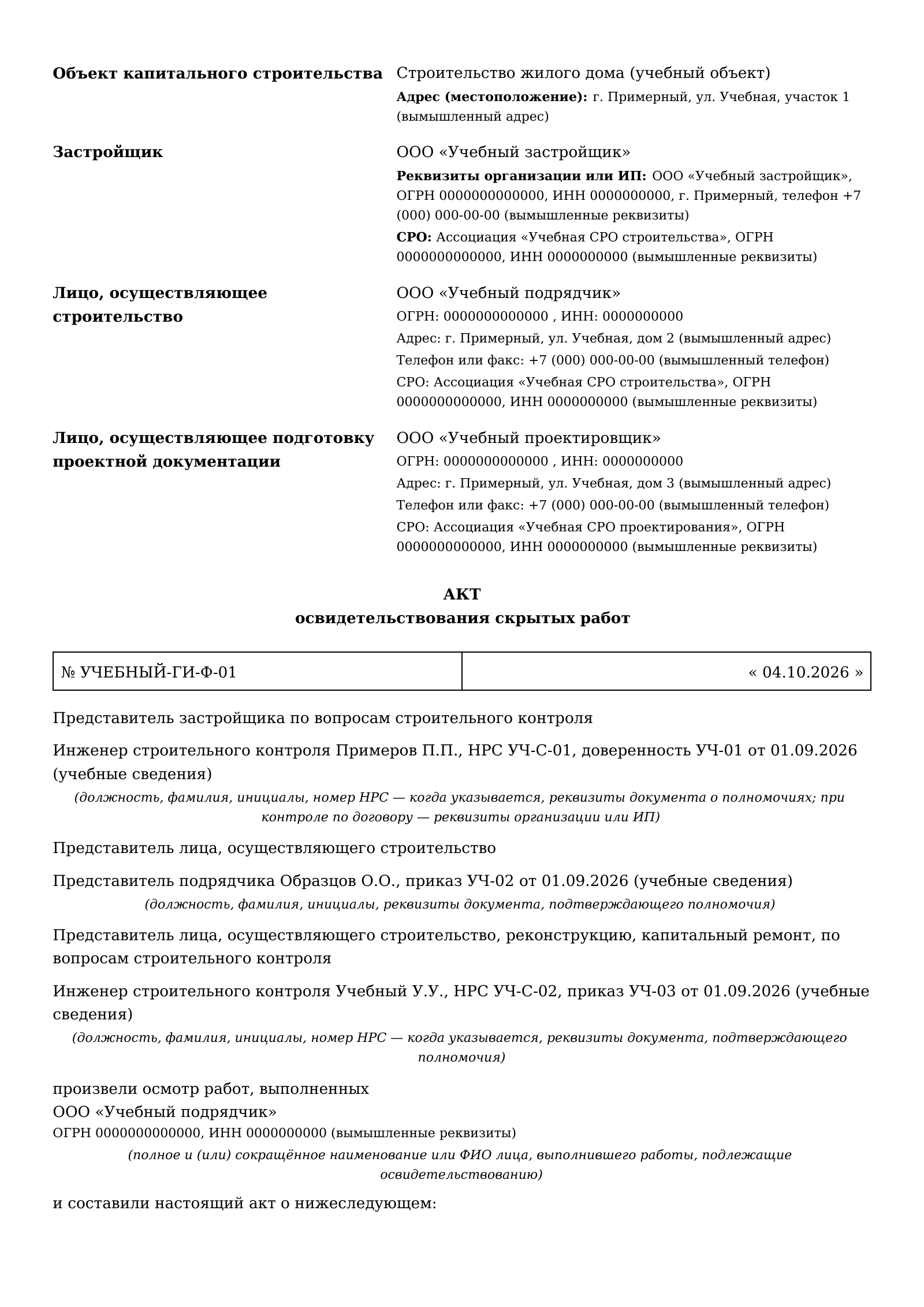

Ниже все страницы фактически скачиваемого PDF: объект, организации, представители, выполненные работы и места для подписей. Нажмите на страницу, чтобы открыть её в полном размере.
УЧЕБНЫЙ ОБРАЗЕЦ · ВЫМЫШЛЕННЫЕ ДАННЫЕ. Акт № УЧЕБНЫЙ-ГИ-Ф-01 от 04.10.2026. 2 страницы А4. Подписи не проставлены.
Объект, организации и представители
Работы, материалы, приложения и подписи
Акт примера разрешает устройство защиты покрытия. Он не подтверждает приёмку самой защиты и не разрешает автоматически обратную засыпку. Контроль ранее скрываемых слоёв выполняют на соответствующих этапах.
Разбор заполнения: что указано в этом акте
Пояснения к предметной части документа. Сведения об объекте, участниках, СРО и полномочиях представителей также входят в полный акт.
- 1. Предъявленные работы
- Устройство наружной оклеечной гидроизоляции стен фундамента по рабочему чертежу, площадь 36 м²
- Назовите поверхность, вид гидроизоляции и фактический объём предъявляемого участка. Толщину, слои и способ соединения полотен сверяют с рабочим узлом и документацией выбранной системы.
- Место выполнения
- Наружная поверхность монолитных стен фундамента; Ось А, между осями 1–4, отметки от −2,400 до −0,600
- Оси, сторона стены и диапазон отметок должны однозначно определять участок. Вертикальную поверхность стены и горизонтальную гидроизоляцию под плитой описывают по их фактическому расположению.
- 2. Рабочая документация
- УЧ-02-КЖ, лист 8, узел ГИ-Ф-1 (учебное обозначение); ООО «Учебный проектировщик»
- Приведите обозначение, лист, узел и разработчика документации. Общего названия проекта недостаточно для привязки участка.
- 3. Применённые материалы
- Рулонный гидроизоляционный материал РГ-01 — Паспорт качества УЧ-ПК-02 от 25.09.2026, партия УЧ-10 (учебный документ); Грунтовка ПР-01 — Паспорт качества УЧ-ПК-03 от 26.09.2026, партия УЧ-11 (учебный документ)
- Рулонный материал и грунтовка — разные позиции. Сверьте их марки, партии, документы качества и совместимость в выбранной системе.
- 4. Документы о соответствии
- Исполнительная схема УЧ-ИС-ГИ-Ф-01 от 03.10.2026 (учебный документ); Лист контроля гидроизоляции УЧ-КГ-Ф-01 от 04.10.2026 (учебный документ)
- Свяжите акт со схемой участка и фактическими результатами контроля. Другие испытания и подтверждения добавляют, когда они предусмотрены для этого объекта.
- 5. Даты выполнения
- Начало: 02.10.2026. Окончание: 03.10.2026. Дата акта: 04.10.2026.
- Дата освидетельствования должна соответствовать реальному осмотру до закрытия участка. Сверьте даты с журналом и документами контроля.
- 6. Основания соответствия
- Рабочая документация УЧ-02-КЖ, лист 8, узел ГИ-Ф-1; СП 71.13330.2017; СП 250.1325800.2016; технологическая инструкция для системы РГ-01/ПР-01 (учебные обозначения).
- Проверяют применимые требования проекта и системы гидроизоляции. Перечень СП из учебного примера не заменяет выбор оснований для вашего объекта.
- 7. Последующие работы
- Устройство защитного слоя гидроизоляции по рабочей документации
- Здесь разрешён ближайший этап — защита покрытия. Готовность защиты и участка к обратной засыпке проверяют отдельно по порядку на объекте.
Меньше ручного заполнения
Есть чертежи и схемы? Подготовьте по ним свой АОСР
Загрузите рабочий чертёж гидроизоляции фундамента, исполнительную схему или документы на применённые материалы в PDF, DOCX, JPG или PNG. Сервис предложит найденные сведения для вашего акта.
Выберите работу, сверьте и дополните сведения. Посмотрите весь АОСР перед оплатой.
Предпросмотр бесплатно. PDF без водяного знака — 299 ₽ за подготовленную версию. Разовая покупка, без подписки.
- Ваши документы
Рабочий чертёж, схема или документы на материалы и контроль.
- Проверка сведений
Вы выбираете работу, сверяете и дополняете акт.
- Полный предпросмотр
Оплата и скачивание, когда результат подходит.
Что проверить до защиты гидроизоляции и обратной засыпки
Организуйте контроль, пока предъявляемая поверхность доступна. Конкретные методы, критерии, число слоёв, толщину и размеры соединений берут из рабочей документации и требований выбранной системы.
- Основание. Подтверждения подготовки бетона, устранения дефектов и грунтования проверяют до закрытия этих работ. Готовое покрытие не позволяет осмотреть основание заново.
- Границы участка. Сверьте оси, сторону стены, верхнюю и нижнюю отметки, фактическую площадь и места завершения покрытия.
- Полотна и соединения. Для оклеечной системы проверьте стыки, нахлёсты, углы и отсутствие повреждений по проектным узлам и инструкции изготовителя.
- Примыкания. Проверьте сопряжение стены и плиты, деформационные и рабочие швы, проходки и соединение вертикальной и горизонтальной гидроизоляции.
- Результаты контроля. Запишите фактически выполненные проверки. Испытания, предусмотренные проектом или системой, оформляйте с их результатами и реквизитами.
- Защита покрытия. До обратной засыпки проверьте устройство предусмотренной защиты и отсутствие повреждений от последующих работ.
Фотографии с привязкой участка полезны для истории работ. Они не заменяют осмотр доступной поверхности, измерения и результаты предусмотренных испытаний. АОСР фиксирует освидетельствование, а не гарантирует отсутствие протечек во всём здании.
После принятия гидроизоляции и предусмотренной защиты при устройстве отмостки контролируют её собственные слои. АОСР на отмостку: отдельный образец песчаного основания и PDF →
Вертикальная и горизонтальная гидроизоляция: разные участки контроля
Стены фундамента
В примере указана наружная вертикальная поверхность стены. Привязка включает сторону конструкции, оси и диапазон высотных отметок. Её предъявляют до закрытия защитой, утеплением или другим предусмотренным проектом слоем.
Гидроизоляция под плитой
Для горизонтального участка указывают основание, границы по осям и отметку. Следующую конструкцию называют по своему рабочему узлу. Данные вертикальной стены нельзя переносить в такой акт без замены.
Сначала определите этапы: подготовка и нижние слои, готовая гидроизоляция, затем её защита и готовность к засыпке. Состав актов устанавливают по фактическим работам и порядку на объекте. Если часть работ скрывается раньше, контроль этой части нельзя откладывать до общего завершения фундамента.
Как заполнить АОСР на гидроизоляцию фундамента
Определите предъявляемый участок
Назовите поверхность и вид гидроизоляции. Укажите оси, отметки, площадь и запись общего журнала работ. Описание должно совпадать с исполнительной схемой.
Соберите основания и подтверждения
Подготовьте рабочий лист и узел, сведения о материалах и партиях, документы качества, схему и результаты контроля. Уберите сведения о материалах, которые на участке не применялись.
Укажите участников и фактические даты
Проверьте реквизиты организаций, полномочия представителей и требуемые сведения СРО/НРС. Согласуйте начало, окончание и дату освидетельствования с записями работ.
Назовите разрешаемые работы
Укажите ближайший этап по рабочей документации. Проверьте приложения и подписи участников. Для нескольких участков продолжите ведение актов в объекте.
Исходные документы и приложения к акту
- Рабочая документация: лист, узел, границы участка и предусмотренная система защиты фундамента от воды.
- Документы материалов: точные наименования, марки, партии и реквизиты документов качества рулонного материала, грунтовки и других фактически использованных компонентов.
- Исполнительная схема: предъявленный участок с осями, отметками и другими необходимыми привязками. В примере — Исполнительная схема УЧ-ИС-ГИ-Ф-01 от 03.10.2026 (учебный документ).
- Результаты контроля: записи проверок и измерений, предусмотренных для выбранной системы. В примере — Лист контроля гидроизоляции УЧ-КГ-Ф-01 от 04.10.2026 (учебный документ).
- Ранее скрытые работы: подтверждения подготовки, нижних слоёв и узлов, если они стали недоступны до текущего освидетельствования.
Не каждое приложение из учебного акта обязательно для любого фундамента. Состав подтверждений определяют по проекту и порядку на объекте. Номер и дата в акте должны совпадать с приложенным документом. Акт выполненных работ для расчётов и АОСР выполняют разные задачи.
Пять ошибок при оформлении гидроизоляции фундамента
1. Участок уже засыпан или закрыт защитой
Осмотреть скрытую поверхность как доступную уже нельзя. Согласуйте фактический порядок подтверждения работ с участниками контроля; не подменяйте его актом с выдуманной датой.
2. Написано только «гидроизоляция фундамента»
Без поверхности, осей и отметок неясно, что предъявлено. Дополните описание границами участка и связанной схемой.
3. Материалы скопированы из чужого образца
Рулонная и обмазочная системы имеют разные материалы и способы контроля. Используйте сведения о фактически применённой системе, её компонентах и партиях.
4. Засыпка разрешена без проверки защиты
Проверьте ближайший этап: в примере после гидроизоляции устраивают защиту. Готовность участка к засыпке и сохранность покрытия должны быть подтверждены отдельно.
5. Приложения не совпадают с предъявленным участком
Схема другой стены, неверные отметки или чужая партия материала разрывают связь с работами. Сверьте реквизиты и привязки во всех подтверждениях.
Нормативные основания: форма акта и система гидроизоляции
Порядок ведения исполнительной документации и рекомендуемый образец АОСР в приложении № 3 приведены в приказе Минстроя России № 344/пр. Используйте применимую редакцию и состав участников для своего объекта.
СП 250.1325800.2016 «Здания и сооружения. Защита от подземных вод» относится к проектированию систем защиты заглублённых частей зданий от подземных вод. В официальной карточке указан статус «Действует» и изменение № 1. Этот СП не задаёт одинаковую гидроизоляцию для каждого фундамента.
Раздел 13 СП 250 связывает производство работ с выбранным типом защиты, применимыми нормативными требованиями и ППР или технологическими регламентами конкретного объекта. В перечне указаны в том числе требования СП 71.13330.2017 «Изоляционные и отделочные покрытия». Для своего участка проверьте применимую редакцию, рабочие чертежи и требования изготовителя системы; номер СП в акте должен соответствовать реально проверяемым требованиям.
Проверено 05.10.2026. Материал объясняет заполнение документа. Тип защиты, размеры нахлёстов, число слоёв и методы контроля определяют по проекту, условиям участка и применимым требованиям.
Вопросы об акте гидроизоляции фундамента
Как заполнить акт скрытых работ на гидроизоляцию фундамента?
Опишите фактически выполненный участок: поверхность, оси, отметки, вид гидроизоляции и объём. Укажите рабочий чертёж, материалы с документами качества, результаты контроля, даты и следующий этап. Заполните сведения об объекте, организациях и представителях. Учебный PDF показывает вертикальную оклеечную гидроизоляцию стен фундамента.
Когда оформляют АОСР: до защиты или до обратной засыпки?
Гидроизоляцию предъявляют, пока она доступна для осмотра, до её закрытия защитой или другой конструкцией. Затем проверяют предусмотренную проектом защиту и готовность участка к засыпке. Если нижний слой или узел скрывается раньше, его освидетельствование проводят на соответствующем этапе.
Подходит ли образец для горизонтальной гидроизоляции под плитой?
Структуру полей можно использовать, но данные вертикального участка нужно заменить. Для горизонтальной гидроизоляции укажите её основание, оси, отметку, рабочие узлы, материалы и фактический следующий слой. Контроль проводят до закрытия защитной стяжкой, плитой или другой конструкцией, предусмотренной вашим проектом.
Можно ли использовать пример для обмазочной гидроизоляции?
В учебном акте показана оклеечная система с рулонным материалом и грунтовкой. Для обмазочной системы внесите фактические материалы, участок и результаты контроля покрытия по проекту и инструкции изготовителя. Копировать сведения о рулонном материале или соединении полотен в такой акт нельзя.
Какие документы приложить к акту гидроизоляции фундамента?
В примере указаны исполнительная схема и лист контроля. Для своего объекта определите состав приложений по проекту и принятому порядку: схема с привязкой участка, документы результатов контроля и испытаний, другие необходимые подтверждения. Реквизиты документов качества материалов вносят в соответствующий раздел акта.
Кто подписывает АОСР на гидроизоляцию фундамента?
В учебном акте предусмотрены представитель застройщика по строительному контролю, представитель подрядчика и представитель подрядчика по строительному контролю. Участие проектировщика и отдельного исполнителя работ проверяют по схеме участников объекта. Полномочия, СРО и номера НРС указывают в предусмотренных формой случаях; подписи в образце не проставлены.
Достаточно ли одного акта на весь фундамент?
Число актов определяют по фактическим участкам и этапам, которые становятся недоступными для проверки. Стены, горизонтальная гидроизоляция, стыки и ранее закрываемые слои могут предъявляться в разное время. Один итоговый акт не восстанавливает пропущенное освидетельствование скрытого участка.
Можно ли скачать заполненный образец бесплатно?
Да, учебный PDF доступен без регистрации. Все организации, представители и реквизиты вымышлены. Для своего документа откройте бесплатный редактор АОСР, внесите фактические данные и скачайте PDF. Площадь, материалы и отметки из примера не задают технологию вашего фундамента.
Подготовьте акт для своего участка
Откройте редактор, внесите фактические данные и скачайте PDF. Для нескольких актов одного объекта используйте общий контекст участников, работ, материалов и приложений в кабинете.
