Образец заполнения АОСР
Акт скрытых работ на облицовку стен гипсокартоном
Заполненный АОСР на каркас облицовки существующей стены до установки листов. Полный PDF, все листы примера, проверка подвесов и креплений, бесплатный редактор своего акта.
Без регистрации. Свой акт можно скачать в PDF.

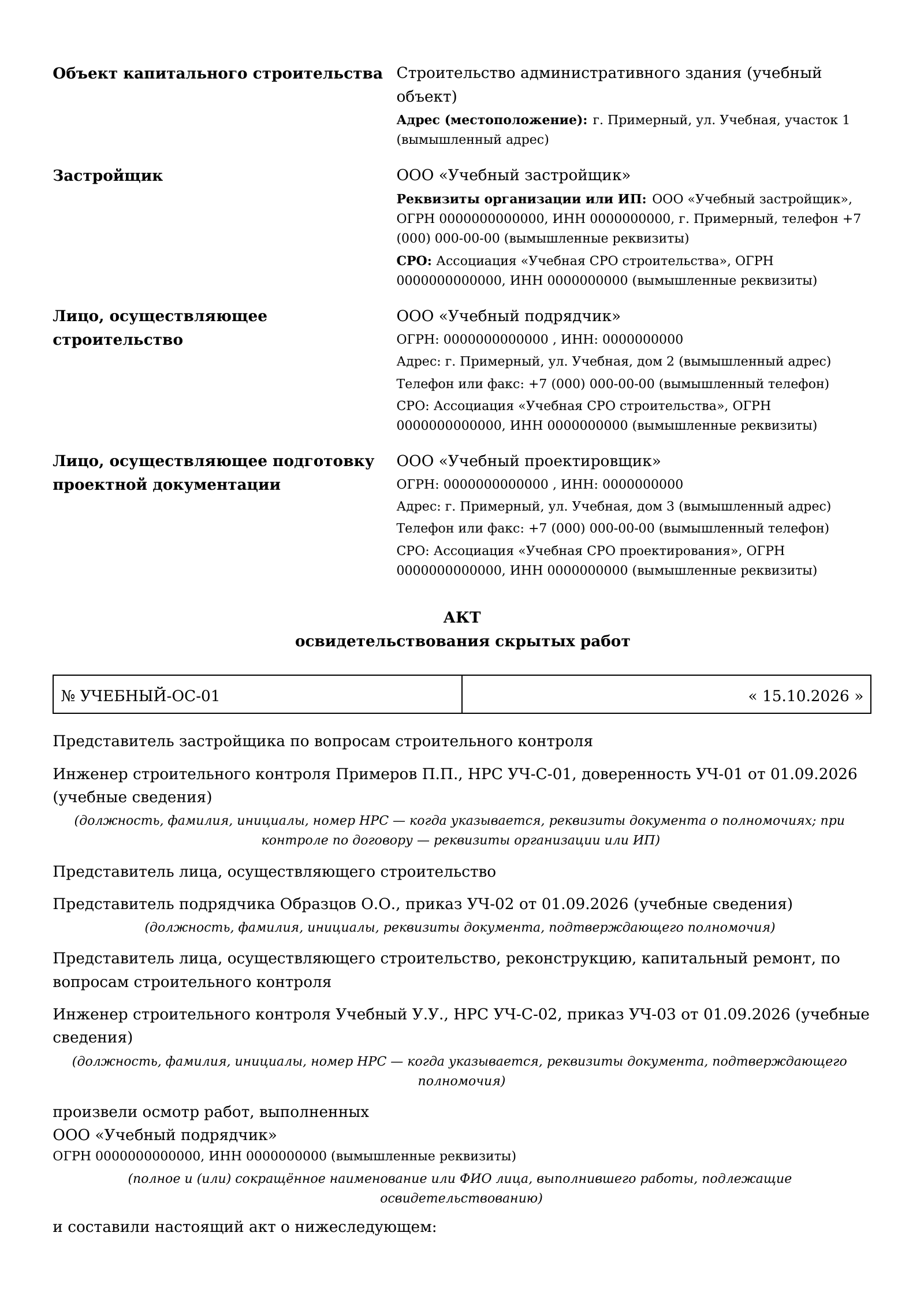

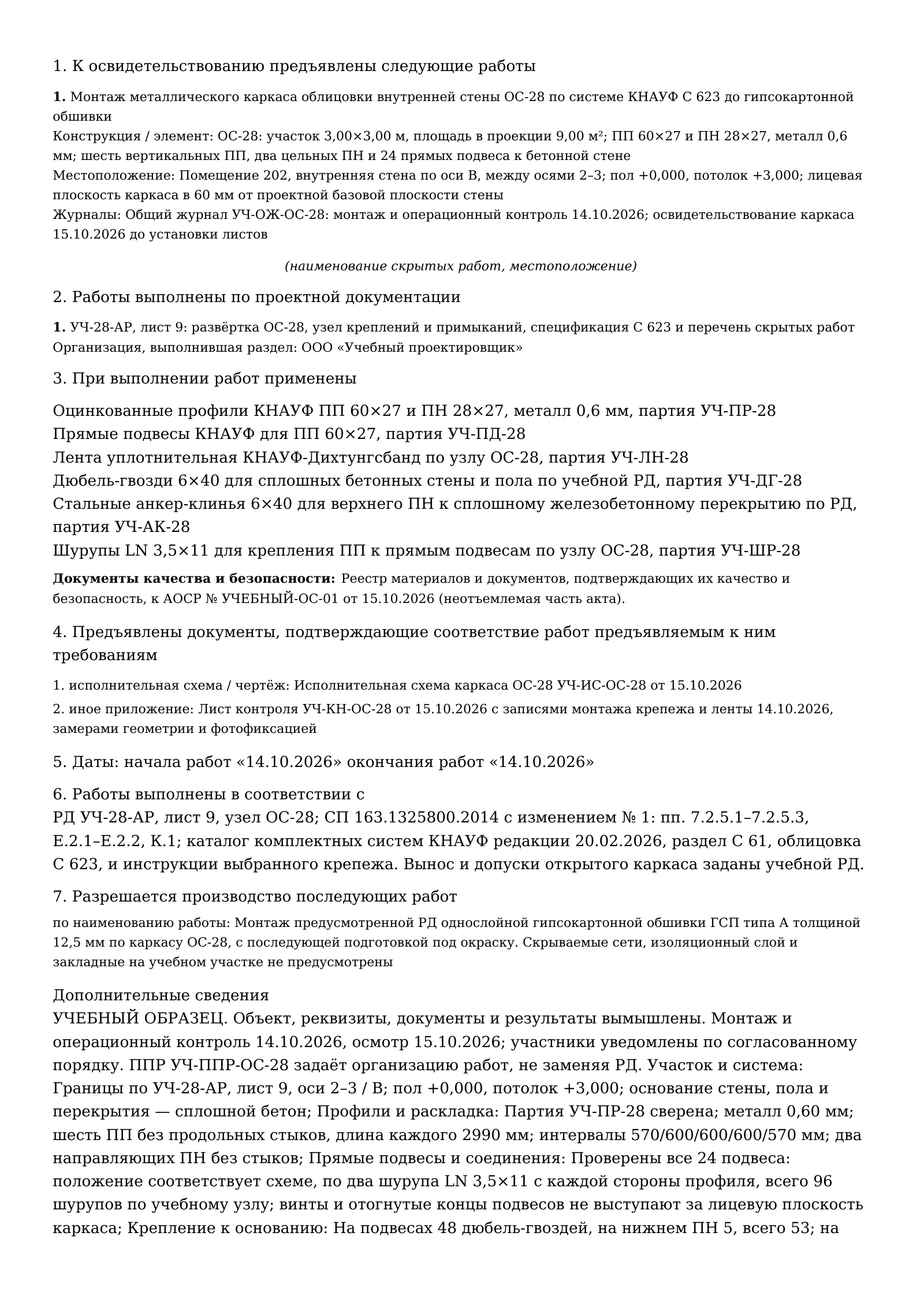

Заполненный образец АОСР на облицовку стен из ГКЛ
Акт УЧЕБНЫЙ-ОС-01 от 15.10.2026: ОС-28, помещение 202, стена по оси В между осями 2–3. Каркас смонтирован 14.10.2026 и осмотрен 15.10.2026 до обшивки.
Какой документ вы скачиваете
Учебный акт освидетельствования скрытых работ на металлический каркас облицовки существующей стены по системе С 623. Показаны ПП/ПН, прямые подвесы к бетонной стене, крепления, лента и геометрия. Гипсокартонные листы, шпаклевание и готовая облицовка ещё не приняты. Скрываемые сети, изоляция, закладные, проёмы и плитка на ОС-28 не предусмотрены. PDF содержит четыре листа: акт и реестр шести материалов и документов качества. Все реквизиты, документы и результаты вымышлены. Исполнительная схема и лист контроля только перечислены; их файлов и файлов документов качества в скачивании нет. Подписи пустые.
Объект, организации и представители
ОС-28: каркас, крепления и результаты контроля

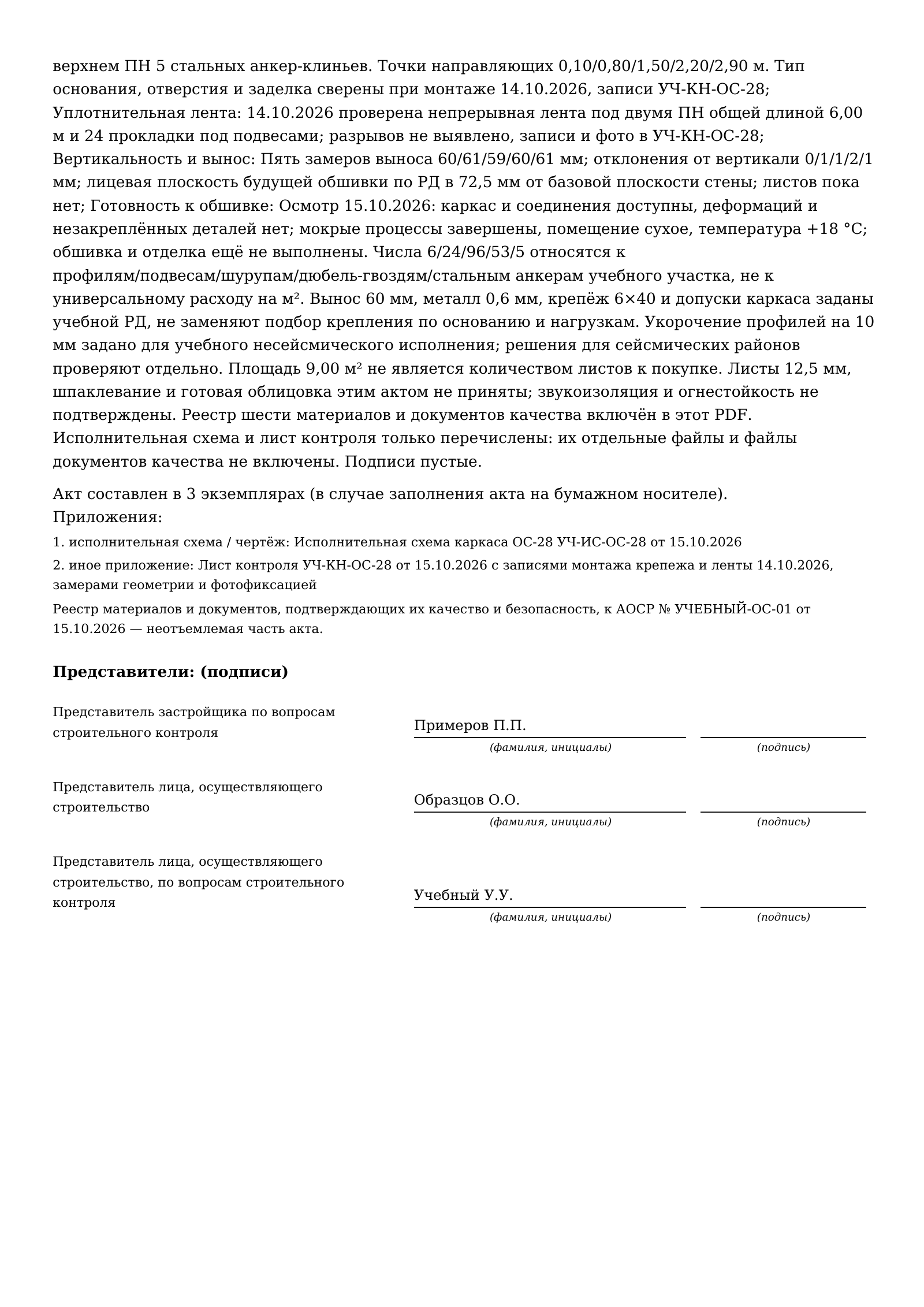

Продолжение контроля, следующая обшивка и подписи

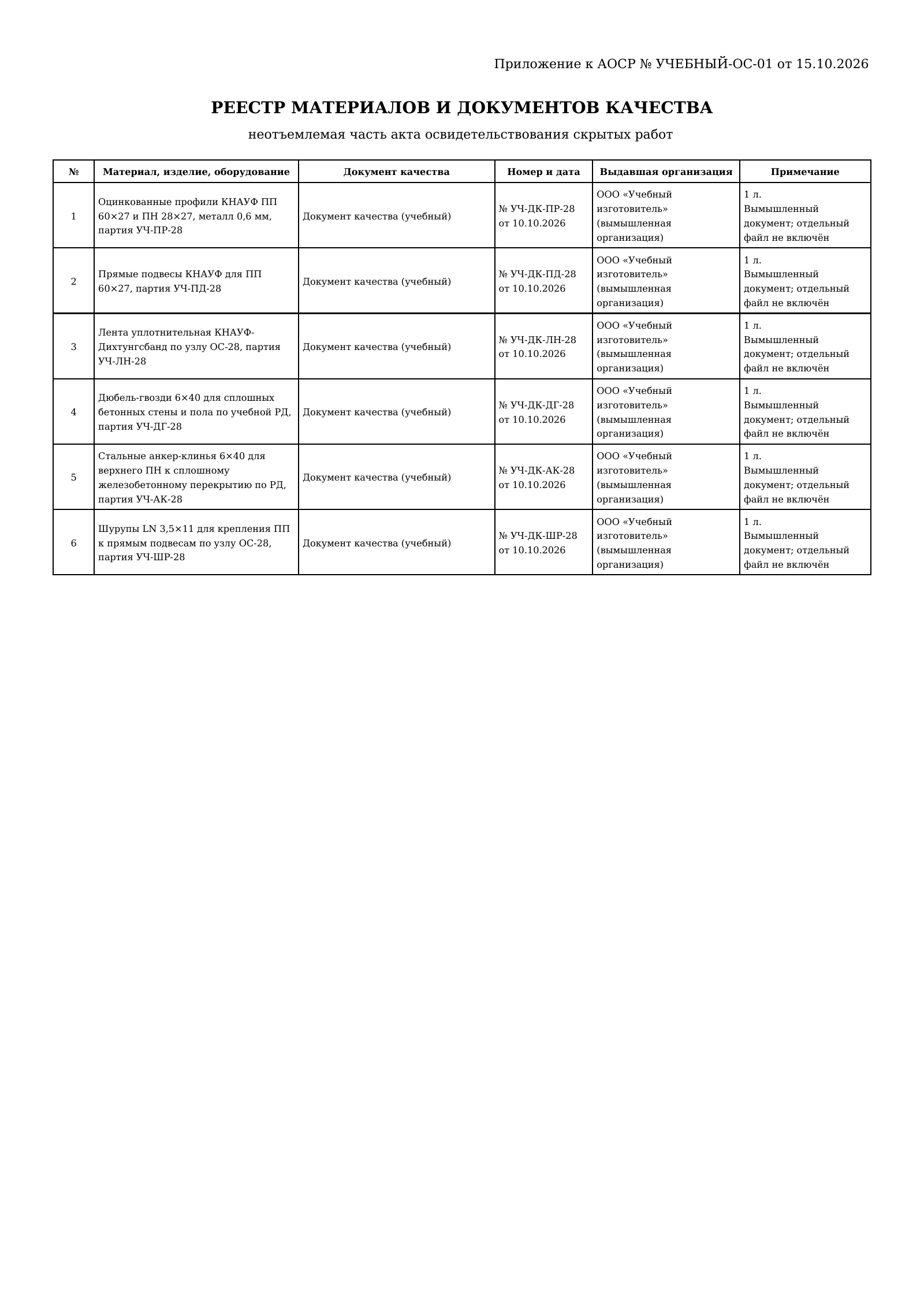

Реестр шести материалов и документов качества
Меньше ручного заполнения
Есть чертежи и схемы? Подготовьте по ним свой АОСР
Загрузите развёртку стены с узлами подвесов, исполнительную схему, документы качества профилей и крепежа или лист контроля в PDF, DOCX, JPG или PNG. Сервис предложит найденные сведения для вашего акта.
Выберите работу, сверьте и дополните сведения. Посмотрите весь АОСР перед оплатой.
Предпросмотр бесплатно. PDF без водяного знака — 299 ₽ за подготовленную версию. Разовая покупка, без подписки.
- Ваши документы
Рабочий чертёж, схема или документы на материалы и контроль.
- Проверка сведений
Вы выбираете работу, сверяете и дополняете акт.
- Полный предпросмотр
Оплата и скачивание, когда результат подходит.
Как заполнить акт на облицовку стены гипсокартоном
Разделите облицовку стены и перегородку. Назовите существующую стену и фактически предъявленный этап. Фраза «обшивка стен» без границ и состава работ не объясняет, проверяете ли вы каркас, листы или уже готовую поверхность.
- 1. Предъявленная работа
Монтаж металлического каркаса облицовки внутренней стены ОС-28 по системе КНАУФ С 623 до гипсокартонной обшивки
Назовите слой, участок и этап до закрытия.
- Место и объём
ОС-28: участок 3,00×3,00 м, площадь в проекции 9,00 м²; ПП 60×27 и ПН 28×27, металл 0,6 мм; шесть вертикальных ПП, два цельных ПН и 24 прямых подвеса к бетонной стене; Помещение 202, внутренняя стена по оси В, между осями 2–3; пол +0,000, потолок +3,000; лицевая плоскость каркаса в 60 мм от проектной базовой плоскости стены
Площадь облицовки в проекции не является количеством листов с раскроем.
- 2. Рабочая документация
УЧ-28-АР, лист 9: развёртка ОС-28, узел креплений и примыканий, спецификация С 623 и перечень скрытых работ; ООО «Учебный проектировщик»
Нужны развёртка стены, узлы креплений и примыканий, спецификация своей системы.
- 3. Материалы
- Оцинкованные профили КНАУФ ПП 60×27 и ПН 28×27, металл 0,6 мм, партия УЧ-ПР-28 — Документ качества (учебный) № УЧ-ДК-ПР-28 от 10.10.2026, ООО «Учебный изготовитель» (вымышленная организация)
- Прямые подвесы КНАУФ для ПП 60×27, партия УЧ-ПД-28 — Документ качества (учебный) № УЧ-ДК-ПД-28 от 10.10.2026, ООО «Учебный изготовитель» (вымышленная организация)
- Лента уплотнительная КНАУФ-Дихтунгсбанд по узлу ОС-28, партия УЧ-ЛН-28 — Документ качества (учебный) № УЧ-ДК-ЛН-28 от 10.10.2026, ООО «Учебный изготовитель» (вымышленная организация)
- Дюбель-гвозди 6×40 для сплошных бетонных стены и пола по учебной РД, партия УЧ-ДГ-28 — Документ качества (учебный) № УЧ-ДК-ДГ-28 от 10.10.2026, ООО «Учебный изготовитель» (вымышленная организация)
- Стальные анкер-клинья 6×40 для верхнего ПН к сплошному железобетонному перекрытию по РД, партия УЧ-АК-28 — Документ качества (учебный) № УЧ-ДК-АК-28 от 10.10.2026, ООО «Учебный изготовитель» (вымышленная организация)
- Шурупы LN 3,5×11 для крепления ПП к прямым подвесам по узлу ОС-28, партия УЧ-ШР-28 — Документ качества (учебный) № УЧ-ДК-ШР-28 от 10.10.2026, ООО «Учебный изготовитель» (вымышленная организация)
В PDF включён реестр шести материалов и документов качества. Сопоставьте позиции с фактическими партиями; файлы документов качества в пример не включены.
- 4. Подтверждения
Исполнительная схема каркаса ОС-28 УЧ-ИС-ОС-28 от 15.10.2026; Лист контроля УЧ-КН-ОС-28 от 15.10.2026 с записями монтажа крепежа и ленты 14.10.2026, замерами геометрии и фотофиксацией
Учебные приложения перечислены; их отдельные файлы в PDF не включены.
- 5. Даты
Работы: 14.10.2026–14.10.2026; осмотр: 15.10.2026
Записи операционного контроля должны относиться к фактическим операциям.
- 6. Основания
РД УЧ-28-АР, лист 9, узел ОС-28; СП 163.1325800.2014 с изменением № 1: пп. 7.2.5.1–7.2.5.3, Е.2.1–Е.2.2, К.1; каталог комплектных систем КНАУФ редакции 20.02.2026, раздел С 61, облицовка С 623, и инструкции выбранного крепежа. Вынос и допуски открытого каркаса заданы учебной РД.
Нормы, РД и инструкция выбранного материала определяют проверяемые требования.
- 7. Следующая работа
Монтаж предусмотренной РД однослойной гипсокартонной обшивки ГСП типа А толщиной 12,5 мм по каркасу ОС-28, с последующей подготовкой под окраску. Скрываемые сети, изоляционный слой и закладные на учебном участке не предусмотрены
Листы ещё не установлены; будущая обшивка не принята актом на каркас.
Представителей и полномочия указывают по фактической схеме участников объекта. Проектировщик участвует в предусмотренных случаях, отдельного исполнителя отражают, если он есть. Учебные ФИО и результаты в рабочий акт не переносят.
Бланк АОСР на обшивку стен для своей работы
Откройте отдельный редактор: заполнение проходит в модальном окне, свой акт скачивается в PDF. Данные образца автоматически в ваш черновик не подставляются.
Что проверить в каркасе до установки листов
Ниже — параметры учебного ОС-28 и вымышленные результаты. Крепёж и ленту проверяют при монтаже, геометрию и доступные соединения — перед обшивкой. Вынос и допуски каркаса относятся к учебной РД; требования к готовой поверхности проверяют на последующем этапе.
Участок и система
- Что задано
- ОС-28, помещение 202, внутренняя бетонная стена; участок 3,00×3,00 м, площадь в проекции 9,00 м²; каркас облицовки КНАУФ С 623 до листов
- В учебном примере
- Границы по УЧ-28-АР, лист 9, оси 2–3 / В; пол +0,000, потолок +3,000; основание стены, пола и перекрытия — сплошной бетон
Профили и раскладка
- Что задано
- ПП 60×27 и ПН 28×27, металл 0,6 мм; шесть вертикальных ПП, оси от левой границы 0,03/0,60/1,20/1,80/2,40/2,97 м; два цельных ПН по 3,00 м; длина ПП 2990 мм
- В учебном примере
- Партия УЧ-ПР-28 сверена; металл 0,60 мм; шесть ПП без продольных стыков, длина каждого 2990 мм; интервалы 570/600/600/600/570 мм; два направляющих ПН без стыков
Прямые подвесы и соединения
- Что задано
- По четыре прямых подвеса на каждый ПП, всего 24; отметки +0,100/+1,000/+2,000/+2,900; шаг 900/1000/900 мм, крайние отступы 100 мм; крепление к ПП по узлу РД
- В учебном примере
- Проверены все 24 подвеса: положение соответствует схеме, по два шурупа LN 3,5×11 с каждой стороны профиля, всего 96 шурупов по учебному узлу; винты и отогнутые концы подвесов не выступают за лицевую плоскость каркаса
Крепление к основанию
- Что задано
- Подвесы к стене по два дюбель-гвоздя 6×40; нижний ПН пятью такими же креплениями; верхний ПН пятью стальными анкер-клиньями 6×40; шаг крепления ПН 700 мм, отступы 100 мм
- В учебном примере
- На подвесах 48 дюбель-гвоздей, на нижнем ПН 5, всего 53; на верхнем ПН 5 стальных анкер-клиньев. Точки направляющих 0,10/0,80/1,50/2,20/2,90 м. Тип основания, отверстия и заделка сверены при монтаже 14.10.2026, записи УЧ-КН-ОС-28
Уплотнительная лента
- Что задано
- Под направляющими и основаниями прямых подвесов — уплотнительная лента по узлу ОС-28; проверка до закрытия мест крепления
- В учебном примере
- 14.10.2026 проверена непрерывная лента под двумя ПН общей длиной 6,00 м и 24 прокладки под подвесами; разрывов не выявлено, записи и фото в УЧ-КН-ОС-28
Вертикальность и вынос
- Что задано
- Лицевая плоскость каркаса в 60 мм от проектной базовой плоскости стены; допуск учебной РД ±2 мм; отклонение от вертикали на высоту 3,00 м не более 2 мм; будущий лист 12,5 мм
- В учебном примере
- Пять замеров выноса 60/61/59/60/61 мм; отклонения от вертикали 0/1/1/2/1 мм; лицевая плоскость будущей обшивки по РД в 72,5 мм от базовой плоскости стены; листов пока нет
Готовность к обшивке
- Что задано
- Предъявить доступный каркас до листов; скрываемые сети, изоляционный слой, закладные, проёмы и плиточная облицовка на учебном участке не предусмотрены
- В учебном примере
- Осмотр 15.10.2026: каркас и соединения доступны, деформаций и незакреплённых деталей нет; мокрые процессы завершены, помещение сухое, температура +18 °C; обшивка и отделка ещё не выполнены
Подвесы, крепления и плоскость облицовки
Четыре подвеса на профиль
В ОС-28 шесть вертикальных ПП, по четыре подвеса на отметках +0,100/+1,000/+2,000/+2,900. Всего 24 подвеса, интервалы 900/1000/900 мм; крайние в 100 мм от пола и потолка. Сверяют и шаг, и крайние отступы — одного общего количества недостаточно.
Разные основания крепления
На стене и нижнем направляющем в учебной РД применены дюбель-гвозди, верхний ПН к перекрытию крепится стальными анкерами. Размер 6×40 не задаёт решение для любого основания. Тип, заделку, отверстия и несущую способность проверяют по РД и инструкции выбранного крепежа.
Лента до её закрытия
Под направляющими и основаниями подвесов предусмотрены уплотнительные прокладки. В примере результат связан с контролем монтажа 14.10.2026; осмотр готового каркаса не объявлен повторным измерением скрытой ленты.
Каркас и будущая поверхность
Лицевая плоскость каркаса вынесена на 60 мм от проектной базовой плоскости стены. Будущий лист 12,5 мм даст проектную поверхность в 72,5 мм. При осмотре каркаса ещё нет листов, их швов и отделки; нормы приёмки готовой поверхности не заменяют контроль этого этапа.
Каркас, скрываемые работы и обшивка — этапы приёмки
- Каркас: основание, направляющие, ПП, подвесы, крепления, лента и геометрия. Это предмет скачиваемого акта.
- Сети и заполнение: предусмотренные проводку, закладные и изоляцию предъявляют до их закрытия. На учебном ОС-28 их нет по РД, поэтому следующая работа — обшивка.
- Листы: тип, слои, раскладка, стыки, зазоры и крепление проверяют по своей РД. Акт на каркас не подтверждает выполненную обшивку.
- Поверхность: обработка стыков и подготовка под выбранную отделку; облицовку под плитку, огнезащиту и специальные решения проверяют отдельно.
Поэтапность приведена в К.1 СП 163. Для других конструкций посмотрите АОСР на перегородки из ГКЛ и АОСР на потолок из гипсокартона; их данные не относятся к ОС-28.
Документы для акта на облицовку стен из ГКЛ
- Развёртка стены, узлы креплений и примыканий, спецификация выбранной системы.
- Документы качества фактических партий профилей, подвесов, ленты и крепежа.
- Предусмотренные исполнительная схема и записи операционного контроля, привязанные к участку.
- Замеры геометрии и результаты осмотра до закрытия.
- Фактические даты, представители и документы о полномочиях.
В PDF ОС-28 включён реестр шести материалов и документов качества. Исполнительная схема и лист контроля перечислены; их файлов и файлов документов качества в скачивании нет. Состав подтверждений определяют для объекта; документ качества крепежа не подтверждает сам по себе правильность установки.
Для планирования материалов
Калькулятор обшивки стен гипсокартоном помогает оценить закупку. Округлённый расход профилей и подвесов не является исполнительной схемой и не доказывает фактический монтаж.
Ошибки в акте на облицовку стен гипсокартоном
Взята схема перегородки
В С 623 профили крепятся к существующей стене через прямые подвесы. Укажите выбранную систему и её узлы вместо переноса ПС/ПН из другой конструкции.
Проверено только число подвесов
Сопоставьте каждый профиль, интервалы и крайние отступы со схемой. Одинаковое общее количество может скрывать пропущенную точку крепления.
Приписаны будущие работы
Листы, изоляция и отделка не становятся выполненными от записи в акте на открытый каркас. Предъявляйте фактический этап.
Параметры под окраску перенесены под плитку
У облицовки под плитку, навесные нагрузки и специальные требования свои решения. Количество слоёв и шаги из ОС-28 не подменяют проект.
Форма АОСР и нормативная основа
Рекомендуемый образец АОСР — приложение 3 к составу ИД по приказу Минстроя № 344/пр. Изменения № 369/пр действуют с 01.03.2026. Обычный PDF сам по себе не подтверждает выполнение всех требований к электронному комплекту ИД.
СП 163.1325800.2014 с изменением № 1: пп. 7.2.5.1–7.2.5.3 относятся к каркасу и креплениям облицовки стены, Е.2.1–Е.2.2 — к условиям и монтажу, К.1 — к поэтапной приёмке. Требования таблицы К.1 к готовой обшивке проверяют на последующем этапе.
Состав С 623 и порядок монтажа сверены по разделу С 61 каталога комплектных систем КНАУФ от 20.02.2026, печатные страницы 50–53. Схему конкретного участка и подбор крепежа определяют РД и инструкции изготовителей, расчёт потребности в материалах не заменяет проверку монтажа.
Проверено 15.10.2026. ОС-28 — вымышленная внутренняя облицовка на прямых подвесах под однослойную обшивку и окраску; это не проект для любой стены.
Вопросы об АОСР на облицовку стен гипсокартоном
Как заполнить АОСР на облицовку стен гипсокартоном?
Укажите существующую стену, помещение, границы, площадь и предъявленный этап. Назовите систему, профили, подвесы и крепления к основанию, узлы РД, партии и документы качества. Приведите фактические проверки, даты, представителей и следующую работу.
Что показано в заполненном образце?
Учебный каркас ОС-28 площадью 9,00 м² по внутренней бетонной стене: система С 623, ПП 60×27 и ПН 28×27, шесть вертикальных профилей и 24 прямых подвеса. Осмотр 15.10.2026 выполнен до установки листов. Все сведения и результаты вымышлены; подписи пустые.
Акт на облицовку и акт на обшивку стен — это один этап?
В разговоре названия смешивают, но в акте нужно назвать фактически предъявленную работу. Здесь показан открытый каркас. Скрываемые сети, изоляционный слой, монтаж листов и подготовку поверхности проверяют на своих этапах до закрытия по документации объекта.
Когда подписывают акт на каркас облицовки стены?
После монтажа и предусмотренного контроля, пока профили, подвесы и соединения доступны. Ленту, отверстия и заделку крепежа проверяют при монтаже и связывают записи с участком. Итоговый осмотр до обшивки не заменяет операционный контроль.
Какой шаг подвесов и профилей указывать?
Для своего объекта берут схему РД и требования выбранной системы. В ОС-28 между осями ПП не более 600 мм; по четыре подвеса с интервалами 900/1000/900 мм, крайние в 100 мм от пола и потолка. Сверяют также ограничение СП 163: подвесы не далее 150 мм от пола и потолка, не менее трёх на профиль, шаг до 1500 мм.
Этот образец подходит для перегородки или потолка из ГКЛ?
Скачиваемый акт относится к облицовке существующей стены. У перегородки и потолка другие основания, схемы каркаса, нагрузки и узлы. Их образцы есть отдельно; одной замены названия работы недостаточно.
Подойдёт ли пример для С 625, С 626 или облицовки на клею?
В ОС-28 выбран каркас С 623 из ПП/ПН на прямых подвесах к стене. Каркасы на относе и бескаркасная облицовка имеют другую конструкцию и проверки. Замените сведения по своей РД; приклейка листов данным актом не подтверждается.
Можно ли использовать этот каркас под керамическую плитку?
Учебная РД ОС-28 предусматривает однослойную обшивку под окраску. Для плитки проверяют отдельное решение; п. 7.2.5.9 СП 163 предусматривает шаг стоек до 400 мм и двухслойную обшивку. Параметры образца под окраску на неё не переносят.
Что писать про звукоизоляцию и скрытые сети?
Укажите фактически предусмотренные и выполненные работы, материалы, привязки и результаты. На ОС-28 скрываемых сетей, изоляционного слоя и закладных по учебной РД нет. Акт на открытый каркас не подтверждает звукоизоляцию или огнестойкость готовой стены.
Какие приложения нужны и что делать с уже закрытым каркасом?
Состав подтверждений определяют для объекта. В PDF включён реестр материалов и документов качества. Исполнительная схема и лист контроля перечислены, но их файлов и файлов документов качества в примере нет. Для закрытого каркаса согласуйте фактическую проверку; не подставляйте учебные замеры и вымышленный осмотр.
Можно скачать образец и заполнить свой АОСР бесплатно?
Полный учебный PDF доступен без регистрации. Свой акт заполняют в отдельном бесплатном редакторе с модальным окном и скачивают в PDF. Пример автоматически в черновик не подставляется. Подготовка АОСР из загруженных документов доступна по отдельной кнопке.
От примера к своему акту
Подготовьте АОСР на свою облицовку стены
Укажите свою систему, участок стены, предъявленный этап и результаты проверок. Для нескольких актов можно использовать общие реквизиты и участников.
