Образец заполнения АОСР
Акт скрытых работ на устройство и уплотнение щебёночного основания
Полный пример щебёночной подготовки под фундамент и бесплатный редактор АОСР.
Без регистрации. Свой акт можно скачать в PDF.
Образец АОСР на щебёночное основание под фундамент — полный PDF
Акт УЧЕБНЫЙ-ЩП-01 от 12.10.2026: устройство и уплотнение ЩП-22 в осях 1–2 / А–Б. Один слой 300 мм после уплотнения, площадь 24,00 м², объём 7,20 м³. Это самостоятельный этап перед бетонной подготовкой БП-22.
Какой акт можно скачать
Здесь — учебный АОСР на устройство и уплотнение щебёночного слоя. Он фиксирует освидетельствование и ссылается на результаты контроля. Если для объекта предусмотрен отдельный акт уплотнения или протокол испытаний, его оформляют отдельно.
УЧЕБНЫЙ ОБРАЗЕЦ · ВЫМЫШЛЕННЫЕ ДАННЫЕ. Ниже все 3 листа скачиваемого PDF. Нажмите на лист для увеличения. Три учебных приложения перечислены в акте; их отдельные файлы не входят в скачивание.

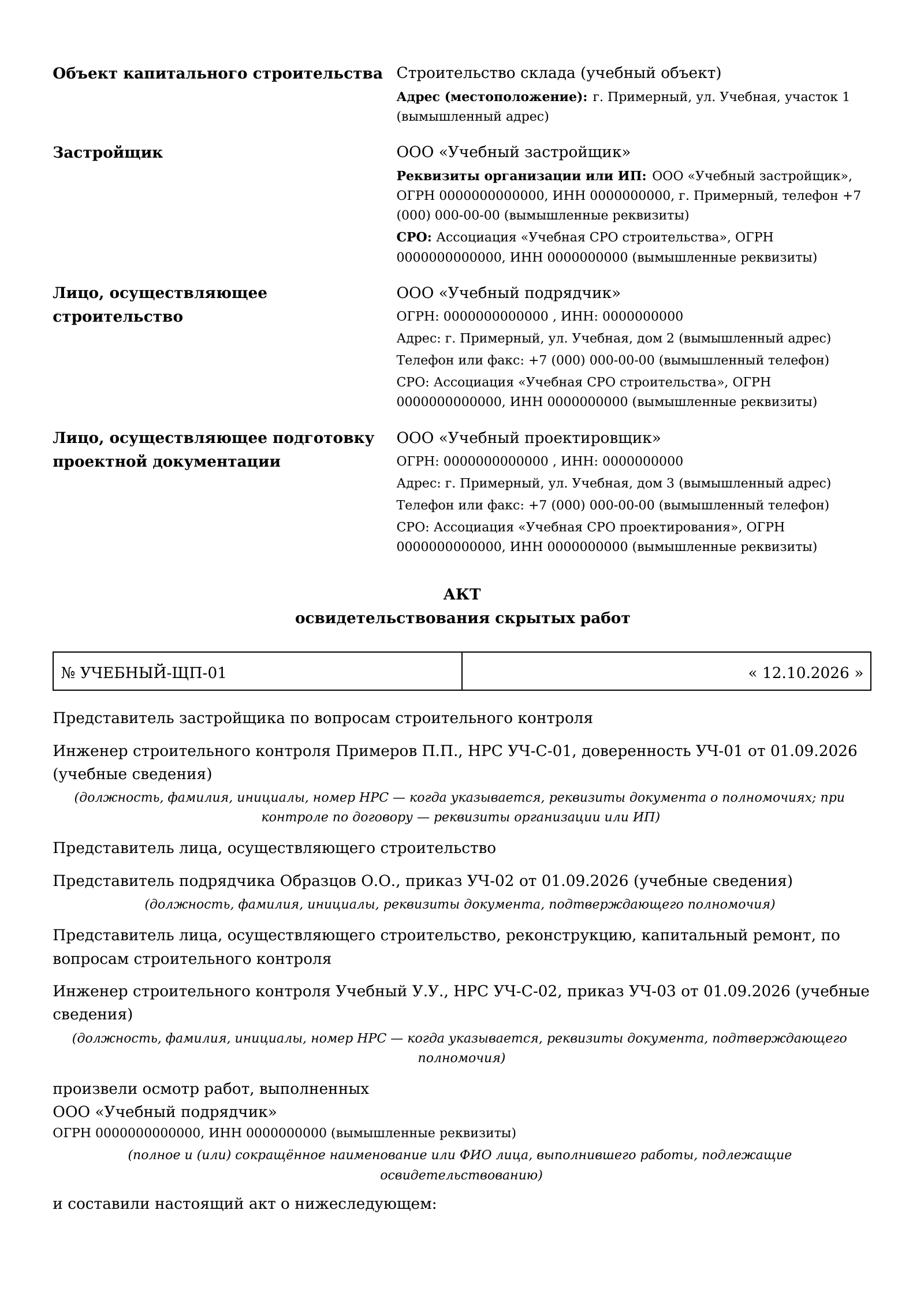

Объект, организации и представители

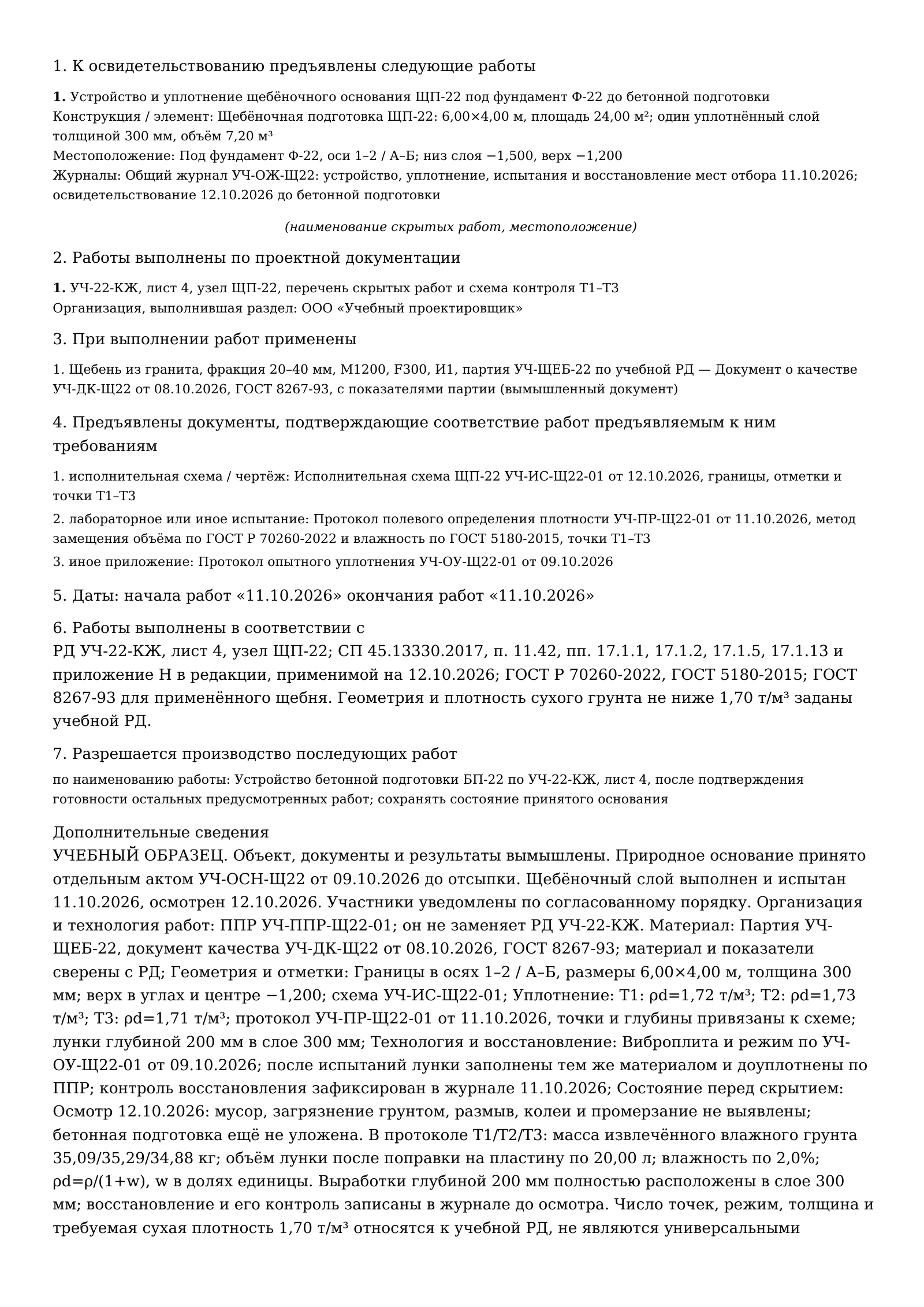

Щебёночный слой, подтверждения и следующий этап

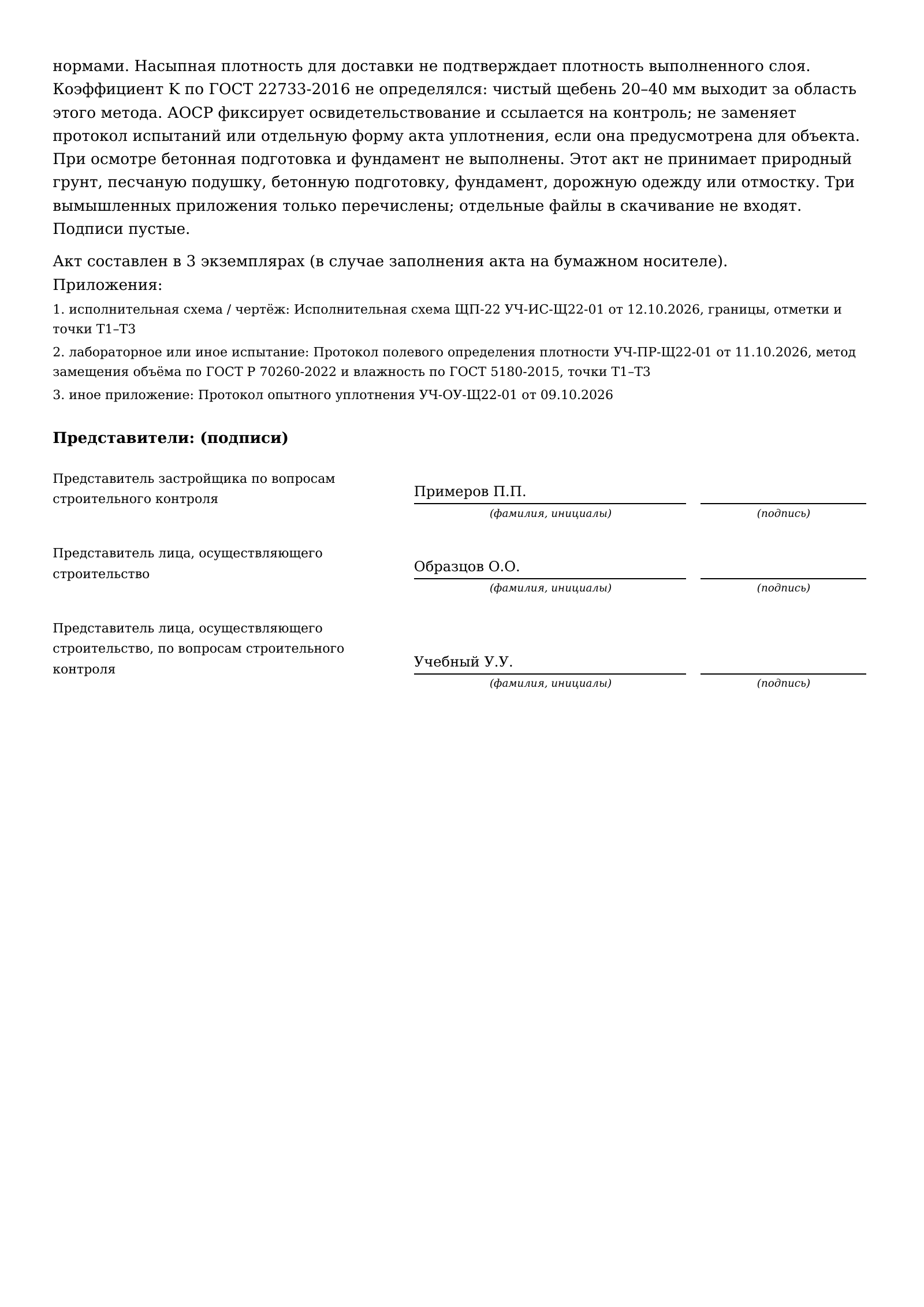

Результаты полевой плотности, приложения и подписи представителей
Что указано в этом акте
- 1. Предъявленная работа
- Устройство и уплотнение щебёночного основания ЩП-22 под фундамент Ф-22 до бетонной подготовки
- В этом акте один щебёночный слой, до его закрытия бетоном.
- Место и объём
- Щебёночная подготовка ЩП-22: 6,00×4,00 м, площадь 24,00 м²; один уплотнённый слой толщиной 300 мм, объём 7,20 м³; Под фундамент Ф-22, оси 1–2 / А–Б; низ слоя −1,500, верх −1,200
- 7,20 м³ — геометрический объём после уплотнения, а не объём поставки.
- 2. Рабочая документация
- УЧ-22-КЖ, лист 4, узел ЩП-22, перечень скрытых работ и схема контроля Т1–Т3; ООО «Учебный проектировщик»
- Назовите рабочий узел и схему контроля. ППР указан отдельно в дополнительных сведениях.
- 3. Щебень и качество
- Щебень из гранита, фракция 20–40 мм, М1200, F300, И1, партия УЧ-ЩЕБ-22 по учебной РД; Документ о качестве УЧ-ДК-Щ22 от 08.10.2026, ГОСТ 8267-93, с показателями партии (вымышленный документ)
- Характеристики партии не подтверждают плотность готового слоя.
- 4. Подтверждения
- Исполнительная схема ЩП-22 УЧ-ИС-Щ22-01 от 12.10.2026, границы, отметки и точки Т1–Т3; Протокол полевого определения плотности УЧ-ПР-Щ22-01 от 11.10.2026, метод замещения объёма по ГОСТ Р 70260-2022 и влажность по ГОСТ 5180-2015, точки Т1–Т3; Протокол опытного уплотнения УЧ-ОУ-Щ22-01 от 09.10.2026
- Три вымышленных приложения перечислены; их отдельные файлы не входят в PDF.
- 5. Даты
- Работа и контроль: 11.10.2026. Освидетельствование: 12.10.2026.
- Лунки после испытаний восстановлены до осмотра; бетон ещё не уложен.
- 6. Основания
- РД УЧ-22-КЖ, лист 4, узел ЩП-22; СП 45.13330.2017, п. 11.42, пп. 17.1.1, 17.1.2, 17.1.5, 17.1.13 и приложение Н в редакции, применимой на 12.10.2026; ГОСТ Р 70260-2022, ГОСТ 5180-2015; ГОСТ 8267-93 для применённого щебня. Геометрия и плотность сухого грунта не ниже 1,70 т/м³ заданы учебной РД.
- 1,70 т/м³ — требование учебной РД, а не универсальная плотность щебня.
- 7. Следующая работа
- Устройство бетонной подготовки БП-22 по УЧ-22-КЖ, лист 4, после подтверждения готовности остальных предусмотренных работ; сохранять состояние принятого основания
- Проверьте остальную предусмотренную готовность и сохраните состояние основания.
Меньше ручного заполнения
Есть чертежи и схемы? Подготовьте по ним свой АОСР
Загрузите чертёж щебёночной подготовки, исполнительную схему, документ о качестве щебня или протокол контроля уплотнения в PDF, DOCX, JPG или PNG. Сервис предложит найденные сведения для вашего акта.
Выберите работу, сверьте и дополните сведения. Посмотрите весь АОСР перед оплатой.
Предпросмотр бесплатно. PDF без водяного знака — 299 ₽ за подготовленную версию. Разовая покупка, без подписки.
- Ваши документы
Рабочий чертёж, схема или документы на материалы и контроль.
- Проверка сведений
Вы выбираете работу, сверяете и дополняете акт.
- Полный предпросмотр
Оплата и скачивание, когда результат подходит.
Как заполнить акт на устройство щебёночного основания
- Работа: назначение, обозначение и границы основания, номер предъявляемого слоя.
- Геометрия: оси, отметки, размеры, толщина и объём после уплотнения.
- РД: обозначение, лист, узел, требования к материалу и контролю.
- Щебень: порода, фракция, проектные характеристики, партия и документ качества.
- Контроль: фактические результаты, точки, даты, метод и подтверждающие документы.
- Освидетельствование: представители и полномочия, даты, состояние до скрытия и следующая работа.
Формулировка для щебёночной подготовки
«Устройство и уплотнение щебёночного основания [обозначение, назначение], слой [номер], в [оси, отметки, участок], толщиной [после уплотнения], из щебня [фракция, характеристики] по [РД, лист, узел], до [следующая скрывающая работа]».
Название согласуйте с рабочим узлом. Щебень, щебёночно-песчаная смесь и песчаная подушка требуют своих данных и подтверждений.
Почему в образце три подписи
Работу выполнил основной подрядчик; отдельно участвуют его представитель и строительный контроль, а также представитель застройщика. Отдельный исполнитель здесь не привлекался. Участие проектировщика, состав представителей, полномочия и применимые исключения по СРО/НРС проверяют для своего объекта. Число подписей образца не является универсальным.
Бланк акта скрытых работ на щебёночное основание
Используется общая форма АОСР. Скачиваемый PDF заполнен учебными данными; свой акт можно подготовить в бесплатном редакторе.
Природное основание, щебёночный слой и бетонная подготовка
- До отсыпки: проверяют природное основание, материал и технологию. В примере грунт принят 09.10.2026 актом УЧ-ОСН-Щ22; в тот же день проведено опытное уплотнение.
- Щебёночный слой: устройство, уплотнение и контроль выполнены 11.10.2026. Места отбора восстановлены и проверены до осмотра; записи сохранены в журнале.
- Освидетельствование: 12.10.2026 предъявлен открытый слой ЩП-22. Бетонная подготовка ещё не уложена.
- Следующий этап: бетонная подготовка БП-22 по РД после подтверждения остальной предусмотренной готовности. Фундамент оформляют по дальнейшей цепочке работ.
Для открытого грунта есть АОСР на разработку грунта и основание котлована, для следующего этапа — АОСР на бетонную подготовку. Их учебные документы самостоятельны и не подтверждают ЩП-22.
Если слоёв несколько
Проверяйте качество предыдущего слоя до отсыпки следующего и сохраняйте подтверждения по этапам. Один осмотр верхней поверхности не восстанавливает контроль закрытых слоёв. Для другого материала посмотрите пример песчаной подушки с послойным контролем.
Акт уплотнения щебеночного основания: что подтверждать в АОСР
Под «актом уплотнения» могут понимать АОСР, отдельный акт контроля или протокол испытаний. Этот образец — АОСР на выполненный слой. Он ссылается на результаты измерений и не заменяет отдельную форму, если она предусмотрена документацией или договором.
Таблица прокручивается по горизонтали. С клавиатуры: перейдите в неё клавишей Tab и используйте стрелки.
| Показатель | Требование учебной РД | Фактический результат |
|---|---|---|
| Материал | Гранитный щебень 20–40 мм, М1200, F300, И1 по учебной РД; документ качества партии | Партия УЧ-ЩЕБ-22, документ качества УЧ-ДК-Щ22 от 08.10.2026, ГОСТ 8267-93; материал и показатели сверены с РД |
| Геометрия и отметки | ЩП-22: 6,00×4,00 м, 24,00 м²; один слой 300 мм после уплотнения, 7,20 м³; низ −1,500, верх −1,200 | Границы в осях 1–2 / А–Б, размеры 6,00×4,00 м, толщина 300 мм; верх в углах и центре −1,200; схема УЧ-ИС-Щ22-01 |
| Уплотнение | Плотность сухого грунта не ниже 1,70 т/м³ в каждой точке по учебной РД; прямой контроль методом замещения объёма по ГОСТ Р 70260-2022 | Т1: ρd=1,72 т/м³; Т2: ρd=1,73 т/м³; Т3: ρd=1,71 т/м³; протокол УЧ-ПР-Щ22-01 от 11.10.2026, точки и глубины привязаны к схеме; лунки глубиной 200 мм в слое 300 мм |
| Технология и восстановление | Режим и толщина отсыпки по опытному уплотнению и ППР; восстановить места отбора и проверить до скрытия | Виброплита и режим по УЧ-ОУ-Щ22-01 от 09.10.2026; после испытаний лунки заполнены тем же материалом и доуплотнены по ППР; контроль восстановления зафиксирован в журнале 11.10.2026 |
| Состояние перед скрытием | Поверхность доступна для осмотра до бетонной подготовки БП-22; сохранять принятое состояние | Осмотр 12.10.2026: мусор, загрязнение грунтом, размыв, колеи и промерзание не выявлены; бетонная подготовка ещё не уложена |
Плотность слоя и коэффициент для закупки щебня
В учебной РД задана сухая плотность не ниже 1,70 т/м³ в каждой точке. В Т1 масса влажного грунта 35,09 кг, исправленный объём лунки 20,00 л, влажность 2,0%: 35,09 / 20,00 / 1,02 ≈ 1,72 т/м³. Метод и размеры выработки учитывают крупность материала; здесь глубина 200 мм помещается в слое 300 мм. После отбора слой восстановлен и проверен.
ГОСТ 22733-2016 исключает грунты с долей частиц крупнее 10 мм более 30%. Для чистого щебня 20–40 мм этот метод не подходит; K по стандартному уплотнению в образце не определялся. Значение 0,98 нельзя назначать любому щебёночному основанию без проверки применимости и проектного критерия.
В калькуляторе щебня можно оценить объём, массу и доставку. Объём готового слоя: 6,00 × 4,00 × 0,30 = 7,20 м³. Насыпная плотность и запас для закупки не доказывают уплотнение; калькулятор не подтверждает плотность и качество основания.
Документы для акта на щебёночное основание
- РД, пункт 2: рабочий чертёж, узел, характеристики материала, границы слоя, критерий и схема контроля.
- Организация и технология: ППР определяет порядок производства работ и не заменяет РД. В учебном акте его реквизиты указаны в дополнительных сведениях.
- Щебень, пункт 3: документ качества фактической партии с нужными проекту показателями.
- Подтверждения, пункт 4: исполнительная схема, результаты предусмотренных испытаний и опытного уплотнения.
- Последовательность: предыдущие акты, журнал, контроль восстановления мест отбора, даты до скрытия.
- Участники: реквизиты и полномочия представителей.
РД и документы качества в пунктах 2–3 не становятся автоматически отдельными приложениями. Состав подтверждений и приложений определяют для объекта. Три вымышленных приложения учебного PDF только перечислены; отдельные файлы не включены.
Паспорт щебня не заменяет контроль уплотнения. Протокол связывают с нужным участком, слоем, методом и точками. Если проект предусматривает штамповые испытания или другой контроль, его проводят и подтверждают отдельно: в этом примере он не показан.
У отмостки другое назначение, уклоны и границы: посмотрите отдельный АОСР на основание отмостки. Для дорожного основания используют требования к своей дорожной конструкции, а не параметры ЩП-22.
Ошибки в АОСР на щебёночную подготовку
Не определён слой
Запись «щебёночное основание» не показывает границ осмотра. Укажите участок, оси, отметки и толщину после уплотнения.
Паспорт заменил испытания
Характеристики поставки не доказывают состояние готового основания. Назовите фактические результаты и подтверждения.
Скопирован коэффициент песка
Формула с максимальной сухой плотностью требует подходящего метода для материала. Проверяйте фракцию и область применения.
Скрыт непроверенный слой
Не оформляйте осмотр закрытого основания как состоявшийся. Контроль, восстановление мест отбора и освидетельствование выполняют до следующего этапа.
Нормативная основа на дату примера
Рекомендуемая форма АОСР — приложение 3 к составу ИД по приказу Минстроя № 344/пр в редакции № 369/пр. Изменение № 369/пр вступило в силу 01.03.2026. Обычный PDF сам по себе не подтверждает ведение электронного комплекта по всем требованиям.
СП 45.13330.2017: п. 11.42 — освидетельствование устроенного основания; пп. 17.1.1, 17.1.2 — проектные показатели и опытное уплотнение; п. 17.1.5 — контроль перед следующим слоем; п. 17.1.13 и приложение Н — качество и объём проверок. Текст применимой редакции сверяют с РД и ППР.
У изменения № 4 к СП 45 разные сроки введения. По приказу № 354/пр новые положения, в частности пп. 4.8, 4.9, 11.14 и Б.1, вводятся с 01.03.2027. Они не применены к учебному осмотру 12.10.2026.
ГОСТ 8267-93 действует для щебня и гравия из плотных горных пород для строительных работ. Полевую плотность крупнообломочного грунта в примере определяют по ГОСТ Р 70260-2022, влажность — по ГОСТ 5180-2015. Текст ГОСТ Р 70260 содержит требования к полевым измерениям и размерам выработки; метод не распространяется на мерзлые грунты.
Ограничение стандартного уплотнения для крупного материала приведено в разделе 1 ГОСТ 22733-2016. Его ссылка здесь объясняет исключение метода, а не подтверждает испытание этого щебня.
Проверено 12.10.2026. Размеры, три точки, режим и требование 1,70 т/м³ заданы учебной РД. Их нельзя принимать за универсальные нормы для щебня.
Вопросы об акте на щебёночное основание
Как заполнить АОСР на устройство щебёночного основания?
Укажите назначение и обозначение основания, участок, оси, отметки, номер слоя, размеры и толщину после уплотнения. Внесите РД с листом и узлом, фактическую фракцию и партию щебня, документ качества, результаты предусмотренного контроля со ссылками на схему и протоколы, даты, представителей и следующую скрывающую работу. Название берите из рабочего узла.
Акт уплотнения щебеночного основания и АОСР — один документ?
По такому запросу могут искать разные документы. Здесь показан АОСР на устройство и уплотнение щебёночного слоя: он фиксирует освидетельствование и ссылается на результаты контроля. Протокол испытаний содержит метод, точки и измерения. Если документацией или договором предусмотрен отдельный акт контроля уплотнения, АОСР не заменяет его. В скачивании только учебный АОСР, без отдельных протоколов и иных форм.
Что показано в образце акта на щебёночную подготовку?
Учебное основание ЩП-22 под фундамент Ф-22: гранитный щебень 20–40 мм, один уплотнённый слой 300 мм, размеры 6,00×4,00 м, площадь 24,00 м², объём 7,20 м³. Работа и испытания выполнены 11.10.2026, осмотр — 12.10.2026 до бетонной подготовки. Все данные и документы вымышлены, все листы PDF показаны, подписи пустые.
Когда освидетельствуют щебёночное основание?
После выполнения, предусмотренного контроля и устранения обнаруженных несоответствий, пока предъявляемый слой открыт, до следующего скрывающего слоя или бетонной подготовки. Если слоёв несколько, качество предыдущего проверяют до отсыпки следующего. В примере один слой; состояние природного основания подтверждено до его отсыпки отдельным актом.
Как подтвердить уплотнение щебня в акте?
Запишите установленный для объекта критерий, фактические результаты и документы с привязкой к участку, слою и точкам. В учебном примере прямые полевые измерения методом замещения объёма и влажность дают сухую плотность 1,72; 1,73; 1,71 т/м³ при проектном требовании не ниже 1,70 т/м³ в каждой точке. Методика, объём контроля и восстановление мест отбора предусмотрены учебной документацией. Этот критерий не переносится на другие объекты.
Нужно ли всегда указывать коэффициент уплотнения щебня 0,98?
Нет. Критерий и применимость метода определяют по материалу, РД и действующим требованиям. ГОСТ 22733-2016 исключает грунты с долей частиц крупнее 10 мм более 30%; чистый щебень 20–40 мм из примера выходит за эту область. Поэтому в образце подтверждают проектную сухую плотность, а K по стандартному уплотнению не рассчитывают. Насыпная плотность из расчёта доставки также не подтверждает уплотнение слоя.
Какие документы нужны для АОСР на щебёночное основание?
В пункте 2 указывают РД, в пункте 3 — щебень и документ качества партии, в пункте 4 — подтверждения выполненной работы. В примере это исполнительная схема, протокол полевой плотности и влажности и протокол опытного уплотнения. ППР относится к организации и технологии; его реквизиты вынесены в дополнительные сведения. Состав приложений и контроль проверяют для объекта, а не копируют из образца.
Достаточно ли паспорта щебня и фотографии виброплиты?
Документ качества относится к поставленному материалу, фотография показывает видимый момент работ. Они не заменяют предусмотренные измерения геометрии и контроль уплотнения готового основания. Если проект предусматривает штамповые испытания или иной контроль, его результаты нужны отдельно: учебный пример не подтверждает выполнение этих испытаний.
Подходит ли образец для дороги, отмостки или песчано-щебёночной смеси?
Эта страница показывает щебёночную подготовку под фундамент здания. У дорожного основания, отмостки и слоёв из смеси свои назначение, состав, уклоны, технология и применимые требования. Для основания отмостки есть отдельный образец. Нельзя переносить показатели чистого щебня, метод и документы учебного участка в другую конструкцию только из-за похожего названия материала.
Кто подписывает акт на щебёночную подготовку?
Состав и полномочия представителей проверяют для своего объекта. В учебном примере три подписанта: представитель застройщика, представитель подрядчика и строительный контроль подрядчика. Работу выполнил тот же подрядчик. Отдельный исполнитель и представитель проектировщика включаются при предусмотренных для них условиях; число подписей образца не является общим правилом.
Где скачать бланк и заполнить свой акт на щебёночное основание?
На странице скачивается полный заполненный учебный PDF общей формы АОСР. Для своего объекта откройте бесплатный редактор, внесите фактические сведения и скачайте PDF без регистрации. Чертёж, исполнительную схему, документ качества щебня или протокол можно использовать в сервисе подготовки АОСР из документов; найденные сведения проверяют и дополняют, цена версии PDF указана на странице услуги.
