Образец заполнения АОСР
Акт скрытых работ на утепление фасада
Заполненный АОСР на приклейку и крепление плит утеплителя до армированного слоя. Полный PDF, все листы примера, пояснения и бесплатный редактор своего акта.
Без регистрации. Свой акт можно скачать в PDF.

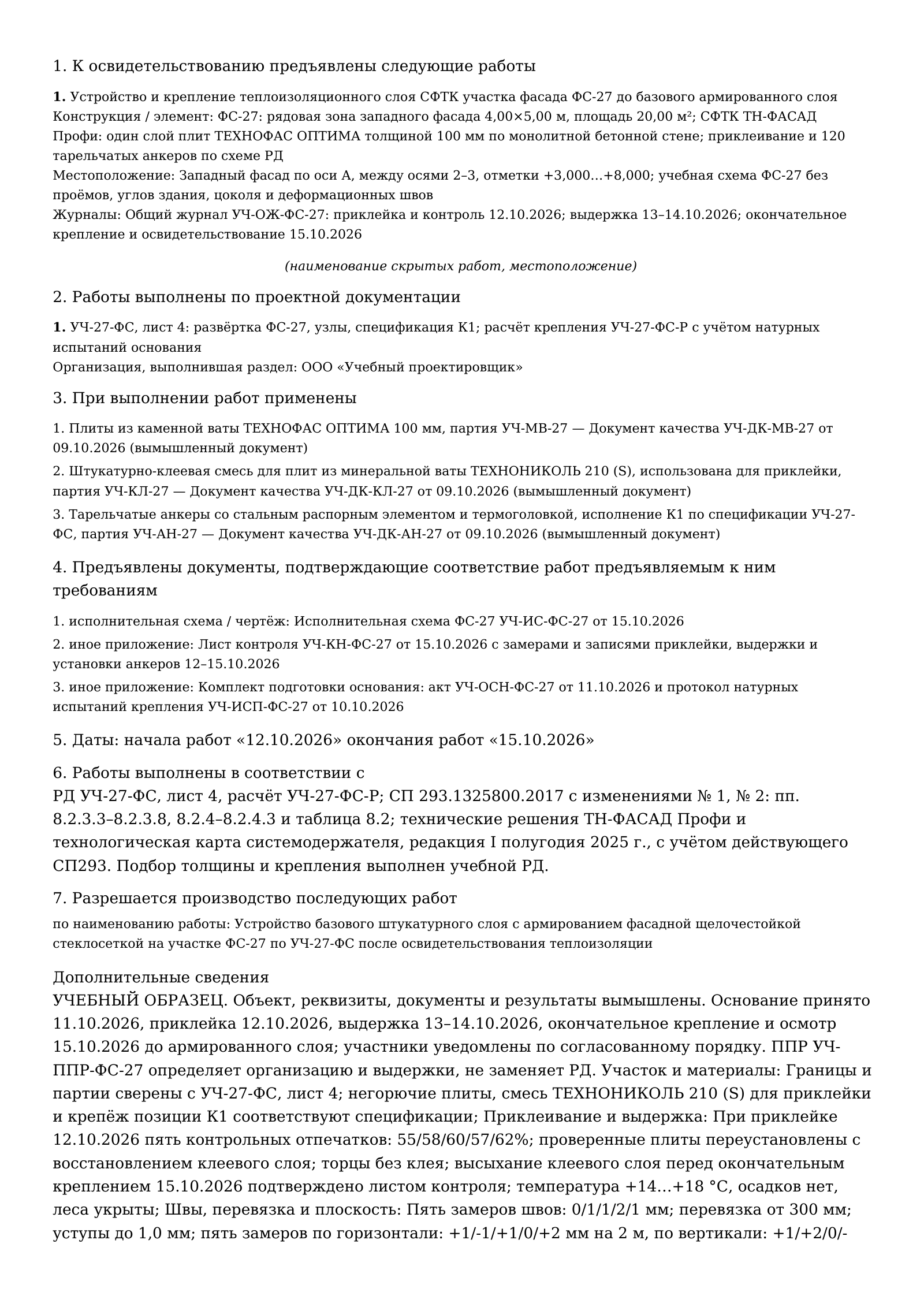

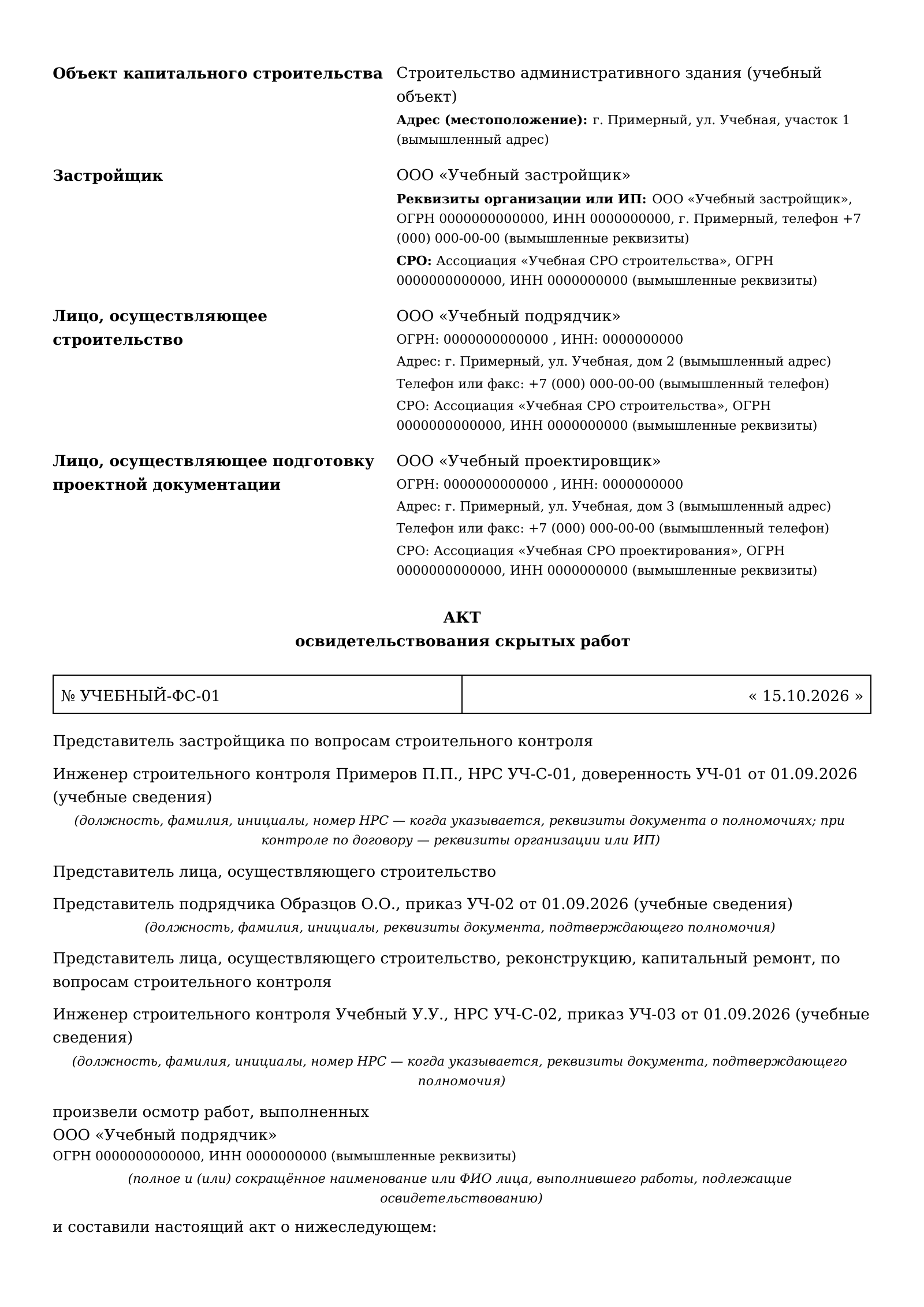

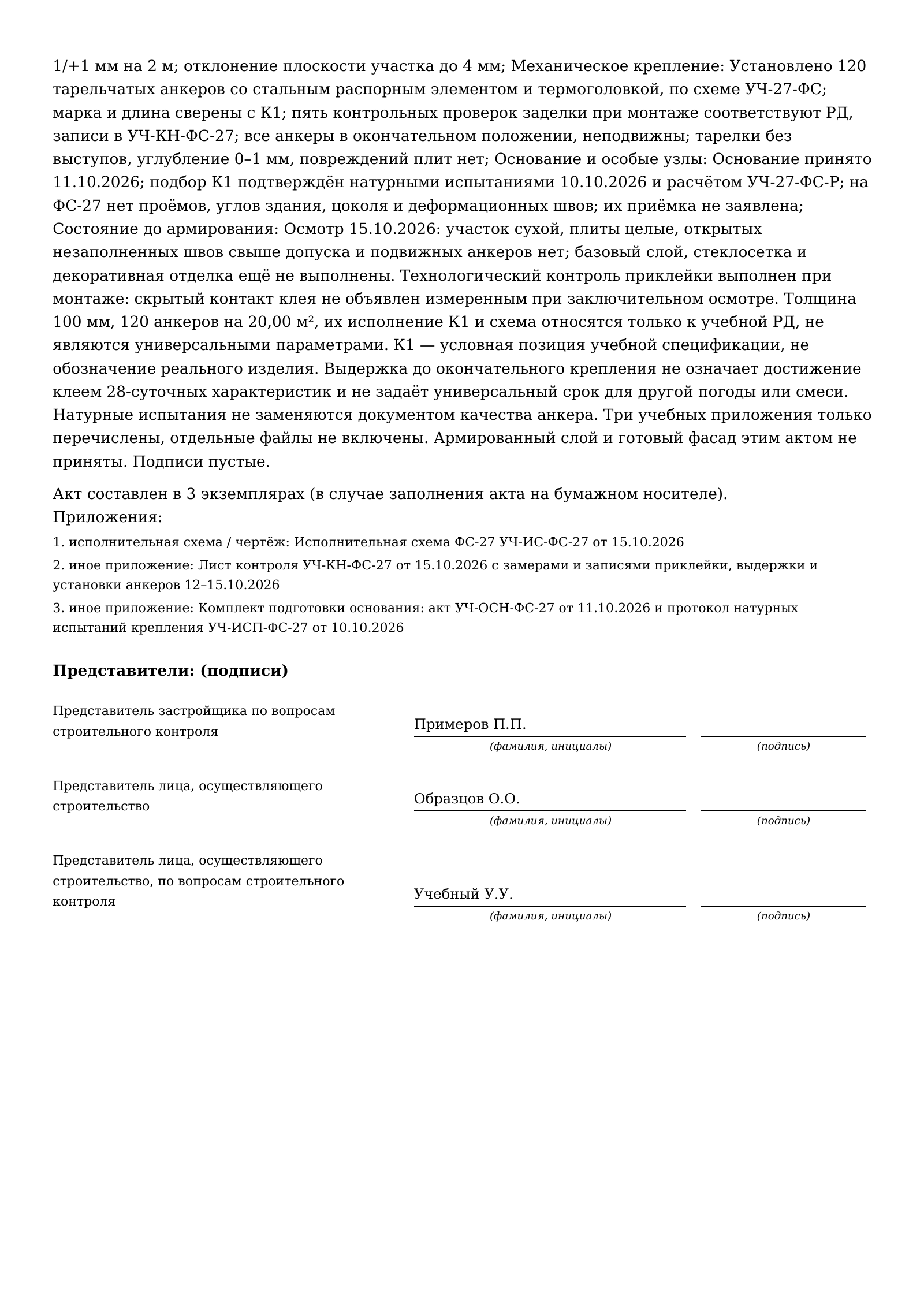

Образец АОСР на утепление фасада — полный PDF
Акт УЧЕБНЫЙ-ФС-01 от 15.10.2026: ФС-27, западный фасад по оси А, между осями 2–3, отметки +3,000…+8,000. Приклейка выполнена 12.10.2026, окончательное крепление и осмотр — 15.10.2026.
Какой документ вы скачиваете
Учебный акт освидетельствования скрытых работ на устройство и крепление однослойной теплоизоляции штукатурного фасада. Участок 4,00×5,00 м по бетонной стене, СФТК ТН-ФАСАД Профи: плиты ТЕХНОФАС ОПТИМА, смесь ТЕХНОНИКОЛЬ 210 (S) для приклейки и крепёж по учебной спецификации. Базовый армированный слой, стеклосетка и готовый фасад ещё не приняты. Проёмов, углов здания, цоколя и деформационных швов в границах ФС-27 нет. Все реквизиты, документы и результаты вымышлены; три приложения только перечислены, их файлы в PDF не включены. Подписи пустые.
Объект, организации и представители
Фасад ФС-27: плиты, крепление и следующий армированный слой
Контроль приклейки и анкеров, приложения и подписи
Меньше ручного заполнения
Есть чертежи и схемы? Подготовьте по ним свой АОСР
Загрузите развёртку фасада со схемой крепления, исполнительную схему, документы качества плит и анкеров или лист контроля в PDF, DOCX, JPG или PNG. Сервис предложит найденные сведения для вашего акта.
Выберите работу, сверьте и дополните сведения. Посмотрите весь АОСР перед оплатой.
Предпросмотр бесплатно. PDF без водяного знака — 299 ₽ за подготовленную версию. Разовая покупка, без подписки.
- Ваши документы
Рабочий чертёж, схема или документы на материалы и контроль.
- Проверка сведений
Вы выбираете работу, сверяете и дополняете акт.
- Полный предпросмотр
Оплата и скачивание, когда результат подходит.
Как заполнить акт на утепление фасада
Вместо «утепление здания» назовите конкретный участок и этап: приклейка и механическое крепление плит до базового слоя. Акт на крепление утеплителя должен связывать выполненные работы с развёрткой фасада и записями контроля.
- 1. Предъявленная работа
Устройство и крепление теплоизоляционного слоя СФТК участка фасада ФС-27 до базового армированного слоя
Назовите слой, участок и этап до закрытия.
- Место и объём
ФС-27: рядовая зона западного фасада 4,00×5,00 м, площадь 20,00 м²; СФТК ТН-ФАСАД Профи: один слой плит ТЕХНОФАС ОПТИМА толщиной 100 мм по монолитной бетонной стене; приклеивание и 120 тарельчатых анкеров по схеме РД; Западный фасад по оси А, между осями 2–3, отметки +3,000…+8,000; учебная схема ФС-27 без проёмов, углов здания, цоколя и деформационных швов
Площадь участка отделяют от расхода плит с подрезкой и запасом.
- 2. Рабочая документация
УЧ-27-ФС, лист 4: развёртка ФС-27, узлы, спецификация К1; расчёт крепления УЧ-27-ФС-Р с учётом натурных испытаний основания; ООО «Учебный проектировщик»
Нужны развёртка фасада, узлы, спецификация и расчёт крепления своего объекта.
- 3. Материалы
Плиты из каменной ваты ТЕХНОФАС ОПТИМА 100 мм, партия УЧ-МВ-27 — Документ качества УЧ-ДК-МВ-27 от 09.10.2026 (вымышленный документ); Штукатурно-клеевая смесь для плит из минеральной ваты ТЕХНОНИКОЛЬ 210 (S), использована для приклейки, партия УЧ-КЛ-27 — Документ качества УЧ-ДК-КЛ-27 от 09.10.2026 (вымышленный документ); Тарельчатые анкеры со стальным распорным элементом и термоголовкой, исполнение К1 по спецификации УЧ-27-ФС, партия УЧ-АН-27 — Документ качества УЧ-ДК-АН-27 от 09.10.2026 (вымышленный документ)
Укажите фактические плиты, клей и анкеры с документами качества.
- 4. Подтверждения
Исполнительная схема ФС-27 УЧ-ИС-ФС-27 от 15.10.2026; Лист контроля УЧ-КН-ФС-27 от 15.10.2026 с замерами и записями приклейки, выдержки и установки анкеров 12–15.10.2026; Комплект подготовки основания: акт УЧ-ОСН-ФС-27 от 11.10.2026 и протокол натурных испытаний крепления УЧ-ИСП-ФС-27 от 10.10.2026
Учебные приложения перечислены; их отдельные файлы в PDF не включены.
- 5. Даты
Работы: 12.10.2026–15.10.2026; осмотр: 15.10.2026
Записи операционного контроля должны относиться к фактическим операциям.
- 6. Основания
РД УЧ-27-ФС, лист 4, расчёт УЧ-27-ФС-Р; СП 293.1325800.2017 с изменениями № 1, № 2: пп. 8.2.3.3–8.2.3.8, 8.2.4–8.2.4.3 и таблица 8.2; технические решения ТН-ФАСАД Профи и технологическая карта системодержателя, редакция I полугодия 2025 г., с учётом действующего СП293. Подбор толщины и крепления выполнен учебной РД.
Нормы, РД и инструкция выбранного материала определяют проверяемые требования.
- 7. Следующая работа
Устройство базового штукатурного слоя с армированием фасадной щелочестойкой стеклосеткой на участке ФС-27 по УЧ-27-ФС после освидетельствования теплоизоляции
Базовый армированный слой ещё не выполнен и этим актом не принят.
Представителей и их полномочия указывают для фактических участников объекта. Проектировщик участвует в предусмотренных случаях; отдельного исполнителя работ отражают, если он есть. Учебные ФИО, номера документов и результаты в свой акт не переносят.
Нужен бланк АОСР на утепление фасада?
Откройте отдельный редактор: заполнение проходит в модальном окне, готовый акт скачивается в PDF. Данные примера автоматически в ваш черновик не подставляются.
Что проверить до армированного слоя
Ниже — требования и вымышленные результаты именно ФС-27. Приклейку и заделку анкеров контролируют при монтаже; перед закрытием сверяют записи и осматривают доступный участок. Паспорт утеплителя не подтверждает правильность его установки.
Участок и материалы
- Что задано
- ФС-27: рядовая зона западного фасада, 4,00×5,00 м, 20,00 м²; один слой каменной ваты ТЕХНОФАС ОПТИМА 100 мм по учебной РД
- В учебном примере
- Границы и партии сверены с УЧ-27-ФС, лист 4; негорючие плиты, смесь ТЕХНОНИКОЛЬ 210 (S) для приклейки и крепёж позиции К1 соответствуют спецификации
Приклеивание и выдержка
- Что задано
- Контакт клея с основанием не менее 40% для выбранной однослойной СФТК; контроль до окончательного закрепления; выдержка по инструкции и ППР
- В учебном примере
- При приклейке 12.10.2026 пять контрольных отпечатков: 55/58/60/57/62%; проверенные плиты переустановлены с восстановлением клеевого слоя; торцы без клея; высыхание клеевого слоя перед окончательным креплением 15.10.2026 подтверждено листом контроля; температура +14…+18 °C, осадков нет, леса укрыты
Швы, перевязка и плоскость
- Что задано
- Швы до 2 мм, без клея; перевязка вертикальных швов от 150 мм; уступы до 1,5 мм; отклонения по горизонтали и вертикали до 2 мм на 2 м, от проектной плоскости до 5 мм
- В учебном примере
- Пять замеров швов: 0/1/1/2/1 мм; перевязка от 300 мм; уступы до 1,0 мм; пять замеров по горизонтали: +1/-1/+1/0/+2 мм на 2 м, по вертикали: +1/+2/0/-1/+1 мм на 2 м; отклонение плоскости участка до 4 мм
Механическое крепление
- Что задано
- Тип, длина, заделка и схема анкеров по позиции К1, расчёту ветровой нагрузки и натурным испытаниям основания; на участке 120 шт. по учебной РД
- В учебном примере
- Установлено 120 тарельчатых анкеров со стальным распорным элементом и термоголовкой, по схеме УЧ-27-ФС; марка и длина сверены с К1; пять контрольных проверок заделки при монтаже соответствуют РД, записи в УЧ-КН-ФС-27; все анкеры в окончательном положении, неподвижны; тарелки без выступов, углубление 0–1 мм, повреждений плит нет
Основание и особые узлы
- Что задано
- Готовность бетонной стены и пригодность основания для выбранного крепежа подтверждаются до монтажа; узлы принимают только в заявленных границах
- В учебном примере
- Основание принято 11.10.2026; подбор К1 подтверждён натурными испытаниями 10.10.2026 и расчётом УЧ-27-ФС-Р; на ФС-27 нет проёмов, углов здания, цоколя и деформационных швов; их приёмка не заявлена
Состояние до армирования
- Что задано
- Освидетельствовать доступную теплоизоляцию до нанесения базового армированного слоя; устранить дефекты и предъявить повторно
- В учебном примере
- Осмотр 15.10.2026: участок сухой, плиты целые, открытых незаполненных швов свыше допуска и подвижных анкеров нет; базовый слой, стеклосетка и декоративная отделка ещё не выполнены
Приклейка, дюбели и скрываемые проверки
Контакт клея
Для выбранной однослойной СФТК с наружной штукатуркой учитывают контакт от 40%. В примере смесь 210 (S) применена для приклейки; пять отпечатков 55–62% проверены 12.10.2026, после чего плиты переустановлены. Перед окончательным креплением подтверждено высыхание клеевого слоя; выдержка не означает достижения 28-суточных характеристик. Для двухслойного утепления, ламелей и систем со штучной облицовкой действуют другие требования.
Крепление по расчёту
120 анкеров на 20,00 м² — условие учебной РД. На реальном объекте тип, длина, заделка и схема зависят от основания, ветровой нагрузки и зоны фасада; нужны предусмотренные натурные испытания. Условная позиция К1 в примере не является маркой реального крепежа.
Швы и перевязка
У ФС-27 швы 0–2 мм, без клея; перевязка от 300 мм при требовании от 150 мм с учётом изменения № 2 к СП 293. Не заполняйте зазоры клеевым раствором. Раскладка около проёмов и на углах проверяется по своим узлам.
Другая фасадная система
Навесной вентилируемый фасад имеет другие крепления и скрываемые этапы. Пример ФС-27 относится к штукатурной СФТК и не принимает её армированный слой, цоколь или оконные узлы.
Этапы приёмки штукатурного фасада
- Основание: готовность стены, подготовка и пригодность основания для выбранного крепления. В ФС-27 основание принято 11.10.2026, натурные испытания выполнены 10.10.2026.
- Теплоизоляционный слой: приклейка, выдержка, механическое крепление и контроль плоскости. Именно этот этап показан в PDF.
- Базовый армированный слой: стеклосетка, профили, дополнительные усиления и слой по РД. Его освидетельствуют отдельно до последующего закрытия.
- Декоративная отделка: предусмотренная системой подготовка и финишное покрытие. Акт на утеплитель не принимает весь фасад.
Для сравнения посмотрите общую страницу АОСР на утепление с примером пола: её конструкция и контроль отличаются от фасадных. Здесь показан самостоятельный фасадный этап.
Документы для АОСР на утепление фасада
- Развёртка фасада с границами захватки, узлы, спецификация системы и расчёт крепления.
- Документы качества плит, клея и фактического крепежа с привязкой к партиям.
- Подтверждения готовности основания и предусмотренные натурные испытания крепления.
- Записи контроля приклейки, выдержки, заделки анкеров, швов и плоскости с привязками к участку.
- Исполнительная схема, фактические даты, участники и основания полномочий.
В ФС-27 три учебных приложения только перечислены. Они показывают заполнение пункта 4, их отдельных файлов в скачивании нет. Состав подтверждений определяют для объекта; сертификат анкера не заменяет проверку его работы в фактическом основании.
Ошибки в акте на утепление фасада
Принят весь фасад одной фразой
Уточните захватку, материал и этап до базового слоя. Армирование и декоративное покрытие не подтверждаются осмотром утеплителя.
Расход дюбелей скопирован из примера
Свяжите крепление со своей РД, расчётом и испытаниями основания. Разные ветровые зоны и участки одного фасада могут требовать разных схем.
Скрытый клей «измерен» в день подписи
Укажите настоящие записи контроля при приклейке. Если их нет и слой недоступен, согласуйте фактическую проверку, не сочиняя результаты.
Перенесены узлы другой системы
СФТК, вентилируемый фасад, цоколь и утепление пола требуют своих конструкций и контроля. Одной замены названия в акте недостаточно.
Форма АОСР и нормативная основа
Рекомендуемый образец АОСР — приложение 3 к составу ИД по приказу Минстроя № 344/пр. Изменения № 369/пр действуют с 01.03.2026. Обычный PDF сам по себе не подтверждает выполнение всех требований к электронному комплекту ИД.
Для показанной штукатурной СФТК проверяют СП 293.1325800.2017 с изменением № 1 вместе с изменением № 2, действующим с 21.12.2024: приклейка и раскладка — пп. 8.2.3.3–8.2.3.8, механическое крепление — пп. 8.2.4–8.2.4.3, контроль — таблица 8.2. Значение перевязки 100 мм из старой редакции заменено на 150 мм.
В ФС-27 для приклейки выбрана смесь ТЕХНОНИКОЛЬ 210 (S) из раздела 6.2 карты. Решения конкретной системы сверяют с РД и технологической картой ТН-ФАСАД Профи, включая последовательность работ и контроль. При расхождении со старой картой учитывают действующую редакцию норм. Толщину теплоизоляции и крепление определяет проект, скачиваемый акт не заменяет расчёты.
Проверено 15.10.2026. ФС-27 — вымышленный участок однослойной теплоизоляции по бетонной стене; параметры примера не задают решение для любого фасада.
Вопросы об АОСР на утепление фасада
Как заполнить акт скрытых работ на утепление фасада?
Укажите фасад, оси, отметки и площадь участка, систему утепления, материал и толщину плит, клей, крепёж и его схему. Приведите РД, документы качества, фактические даты, результаты контроля и подтверждения. В следующей работе назовите этап, который закроет теплоизоляцию.
Что показано в образце АОСР на утепление фасада?
Учебный участок ФС-27 площадью 20,00 м²: один слой каменной ваты 100 мм по бетонной стене, приклейка и окончательное механическое крепление до базового армированного слоя. Все сведения, документы и результаты вымышлены, подписи пустые.
Когда оформлять акт на крепление утеплителя?
До закрытия проверяемого участка базовым слоем, пока доступны плиты и анкеры. Контакт клея с основанием и глубину заделки контролируют при выполнении соответствующих операций, связывая записи с участком. Перед окончательным креплением выдерживают клеевой слой по условиям выбранной системы. Заключительный осмотр не заменяет этот контроль.
Сколько дюбелей на квадратный метр указать в акте?
Количество, тип, длину, заделку и схему крепления берут из РД с учётом основания, ветровой нагрузки, зон фасада и натурных испытаний. В учебном ФС-27 указано 120 анкеров на 20,00 м². Это пример заполнения, а не универсальная норма расхода.
Какая перевязка швов нужна у плит утеплителя?
Для показанной СФТК учитывают СП 293.1325800.2017 с изменением № 2: перевязка вертикальных швов в соседних рядах не менее 150 мм. В учебном участке она от 300 мм. Раскладку у проёмов, углов и других узлов проверяют отдельно по РД и решениям системы.
Можно ли проверить приклейку только при подписании АОСР?
Если контакт клея уже недоступен, нельзя заявлять его заново измеренным без подтверждений. В примере контрольные отпечатки проверены во время приклейки 12.10.2026, плиты затем переустановлены; в акте от 15.10.2026 указаны связанные записи операционного контроля.
Подойдёт ли этот образец для вентилируемого фасада?
В скачиваемом примере показана СФТК с наружными штукатурными слоями. У навесного вентилируемого фасада другие узлы, кронштейны, крепления и порядок освидетельствования. Параметры ФС-27 и следующий армированный слой туда не переносят.
Можно использовать образец для пенопласта или XPS?
ФС-27 выполнен из каменной ваты. При другой системе меняют материал, расчёт, крепление, раскладку и противопожарные решения по документации объекта. Утепление цоколя, проёмы и комбинированные слои этим учебным актом не приняты.
Какие документы нужны для акта на утепление фасада?
Подготовьте рабочую документацию, спецификацию, расчёт крепления и документы качества фактических партий. Результаты подготовки основания, натурных испытаний и операционного контроля свяжите с участком. В примере три учебных приложения только перечислены; универсального состава для любого фасада они не задают.
Что делать, если утеплитель уже закрыт штукатуркой?
Не подставляйте учебные замеры и не записывайте вымышленный осмотр. Согласуйте фактическую проверку закрытого слоя и необходимые подтверждения для объекта. Акт на теплоизоляцию сам по себе не принимает армированный слой и готовый фасад.
Можно скачать образец и заполнить свой АОСР бесплатно?
Полный учебный PDF доступен без регистрации. Свой акт заполняют в отдельном бесплатном редакторе с модальным окном и скачивают в PDF. Образец автоматически в черновик не подставляется. Подготовка АОСР из загруженных документов доступна по отдельной кнопке.
От примера к своему акту
Подготовьте АОСР на утепление своего фасада
Внесите систему, участок фасада, материалы, крепление и выполненный контроль своего объекта. Для нескольких актов можно использовать общие реквизиты и участников.
