Образец заполнения АОСР
Акт скрытых работ на кирпичную кладку
Учебный образец PDF и бесплатный редактор АОСР.
Образец и редактор доступны без регистрации. Свой акт можно скачать в PDF.
Заполненный образец АОСР на кирпичную кладку
Акт освидетельствования скрытых работ на кирпичную кладку (АОСР) № УЧЕБНЫЙ-КК-01 от 07.10.2026 показывает нижний участок стены КК1 по учебному чертежу УЧ-09-КР, лист 6. Выполнены пять рядов керамического кирпича: длина 4,00 м, толщина 250 мм, высота до верха кирпича 385 мм. Сетка СК1 над пятым рядом доступна для осмотра до укладки шестого.
Основание принято отдельным документом от 05.10.2026. Работы выполнены 06–07.10.2026; сетка проверена 07.10.2026 до закрытия. Геометрия, перевязка, заполнение выполненных швов и положение открытой сетки отражены в учебных приложениях. Шов с сеткой 12 мм задан РД; его окончательное заполнение контролируют при укладке следующего ряда.

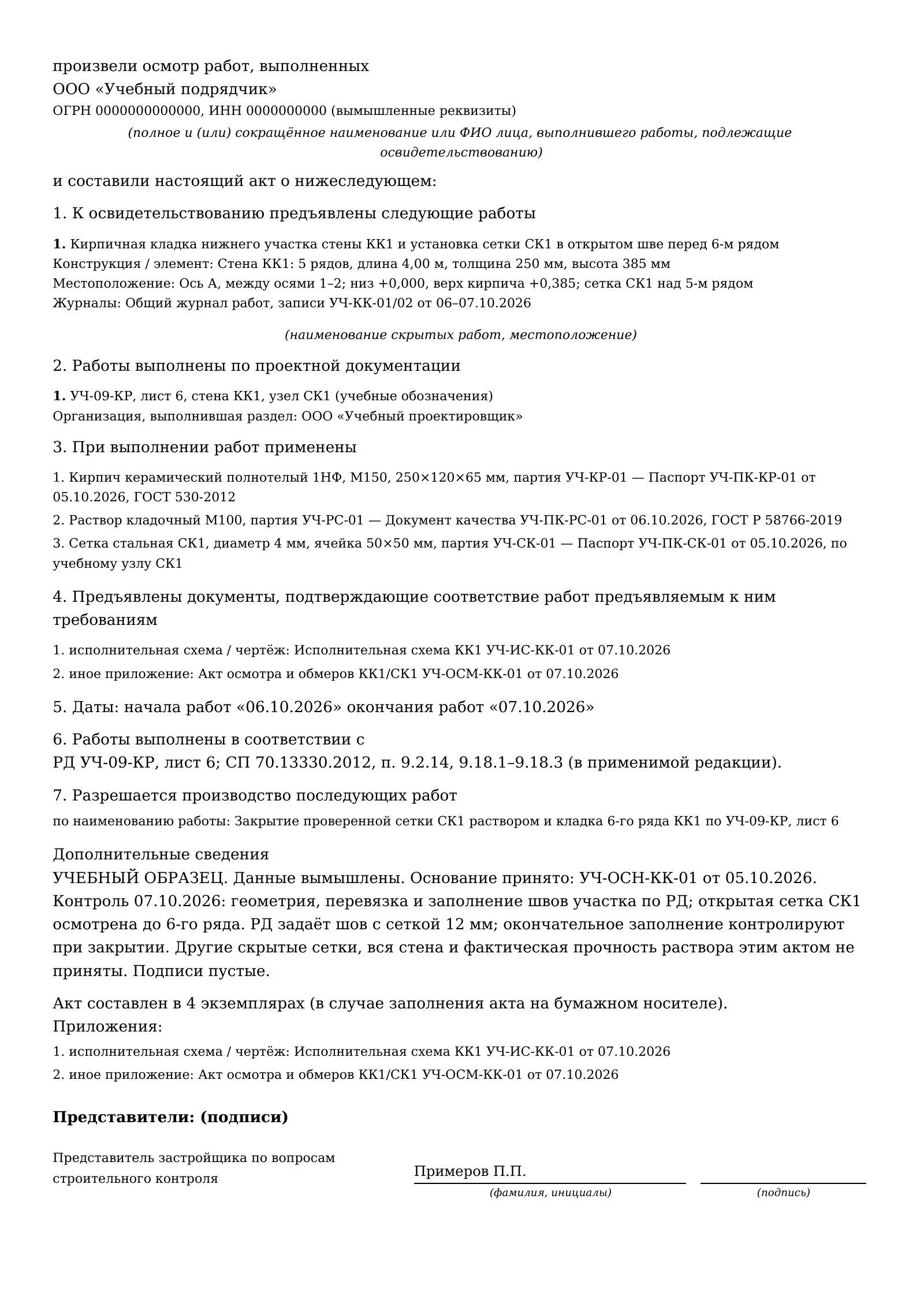

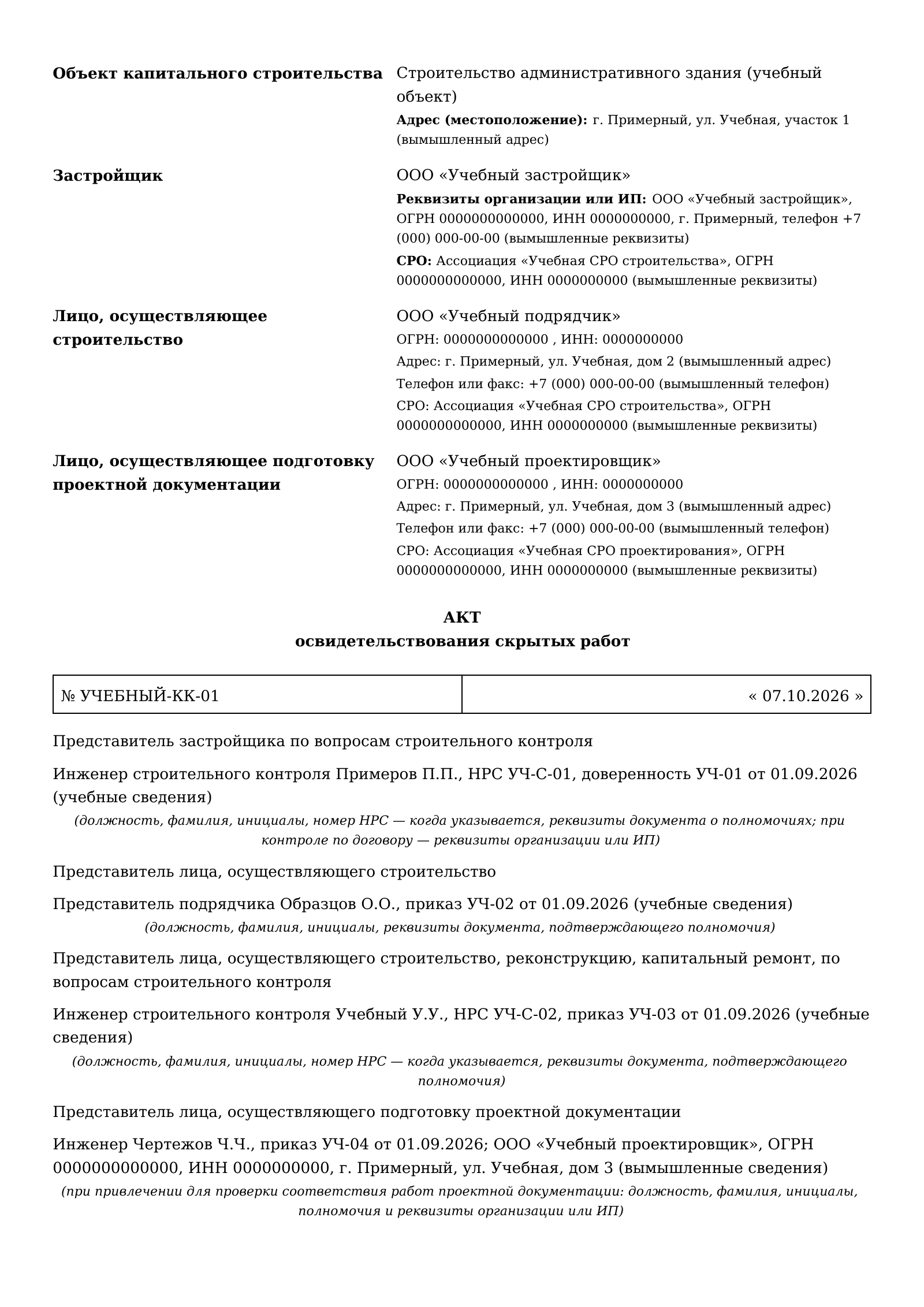

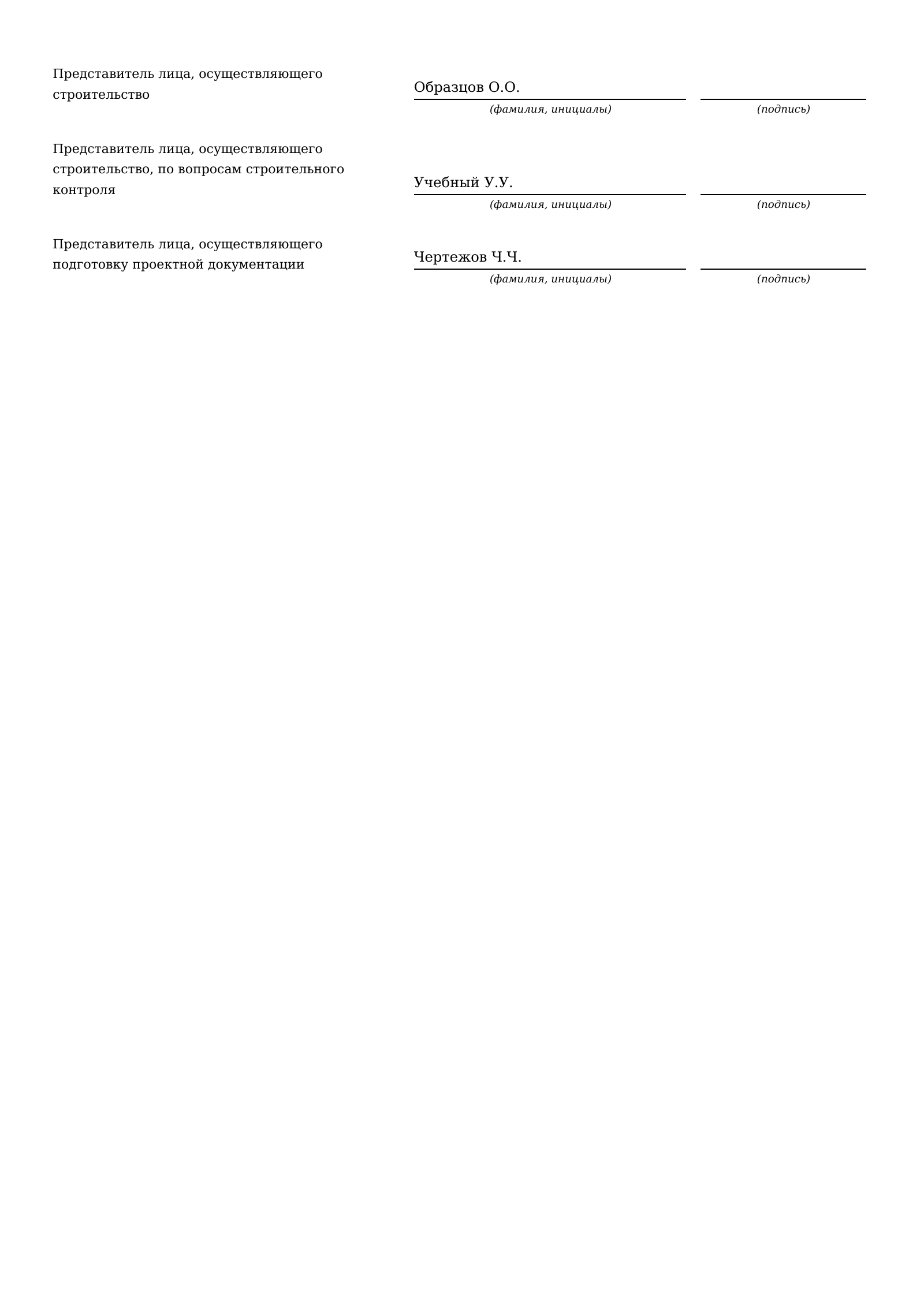

УЧЕБНЫЙ ОБРАЗЕЦ · ВЫМЫШЛЕННЫЕ ДАННЫЕ. Ниже все 3 листа настоящего скачиваемого PDF, включая участников, приложения и пустые поля подписей. Увеличьте страницу для чтения; пояснения к заполнению приведены отдельно.
Объект, организации и представители
Работы, материалы, приложения и подписи
Подписи представителей (продолжение)
Разбор заполнения: что указано в этом акте
- 1. Предъявленная работа
- Кирпичная кладка нижнего участка стены КК1 и установка сетки СК1 в открытом шве перед 6-м рядом
- Укажите участок кладки и доступный скрытый элемент. Здесь проверяют сетку перед 6-м рядом.
- Место выполнения
- Стена КК1: 5 рядов, длина 4,00 м, толщина 250 мм, высота 385 мм; Ось А, между осями 1–2; низ +0,000, верх кирпича +0,385; сетка СК1 над 5-м рядом
- Марка стены, оси и отметки связывают акт с чертежом и исполнительной схемой.
- 2. Рабочая документация
- УЧ-09-КР, лист 6, стена КК1, узел СК1 (учебные обозначения); ООО «Учебный проектировщик»
- Ссылайтесь на лист и узел своей РД. Параметры учебной стены не являются универсальными.
- 3. Материалы
- Кирпич керамический полнотелый 1НФ, М150, 250×120×65 мм, партия УЧ-КР-01 — Паспорт УЧ-ПК-КР-01 от 05.10.2026, ГОСТ 530-2012; Раствор кладочный М100, партия УЧ-РС-01 — Документ качества УЧ-ПК-РС-01 от 06.10.2026, ГОСТ Р 58766-2019; Сетка стальная СК1, диаметр 4 мм, ячейка 50×50 мм, партия УЧ-СК-01 — Паспорт УЧ-ПК-СК-01 от 05.10.2026, по учебному узлу СК1
- Для кирпича, раствора и сетки нужны документы фактических партий.
- 4. Документы о соответствии
- Исполнительная схема КК1 УЧ-ИС-КК-01 от 07.10.2026; Акт осмотра и обмеров КК1/СК1 УЧ-ОСМ-КК-01 от 07.10.2026
- Фиксируйте геометрию участка и осмотр доступной сетки до закрытия.
- 5. Даты
- Работы: 06.10.2026–07.10.2026. Акт: 07.10.2026.
- Сетка остаётся открытой на момент проверки; следующий ряд ещё не выполнен.
- 6. Основания соответствия
- РД УЧ-09-КР, лист 6; СП 70.13330.2012, п. 9.2.14, 9.18.1–9.18.3 (в применимой редакции).
- Проверяйте применимые редакции и фактическое выполнение требований.
- 7. Следующий этап
- Закрытие проверенной сетки СК1 раствором и кладка 6-го ряда КК1 по УЧ-09-КР, лист 6
- Акт не разрешает произвольное нагружение кладки или закрытие непроверенных элементов.
Меньше ручного заполнения
Есть чертежи и схемы? Подготовьте по ним свой АОСР
Загрузите чертёж кладки, исполнительную схему или документы на кирпич и раствор в PDF, DOCX, JPG или PNG. Сервис предложит найденные сведения для вашего акта.
Выберите работу, сверьте и дополните сведения. Посмотрите весь АОСР перед оплатой.
Предпросмотр бесплатно. PDF без водяного знака — 299 ₽ за подготовленную версию. Разовая покупка, без подписки.
- Ваши документы
Рабочий чертёж, схема или документы на материалы и контроль.
- Проверка сведений
Вы выбираете работу, сверяете и дополняете акт.
- Полный предпросмотр
Оплата и скачивание, когда результат подходит.
Что написать в акте на кладку стен
Формулировка для адаптации: «Кирпичная кладка стены [марка] на участке [оси, отметки, размеры]; [скрытый элемент, марка и положение] до закрытия [следующий этап]». Укажите фактически предъявленные работы, а в пункте 7 — конкретную разрешаемую операцию. Для других участков нужны их границы и результаты проверки.
В пункте 3 приведите вид кирпича, размер, марку и идентификацию партии; сведения о растворе и установленной арматуре с документами качества. Керамический кирпич, силикатный кирпич и блоки требуют своих проектных решений и применимых стандартов. Не переносите ГОСТ 530-2012 на любой стеновой материал.
Для объёма кладки используйте измеренные размеры и принятую на объекте методику учёта проёмов. Калькулятор кирпича и раствора помогает планировать расход; его расчёт не подтверждает объём выполненных работ.
Что проверить до закрытия кладки и сетки
- Границы участка, толщину и положение стены, горизонтальность рядов и вертикальность — по рабочим чертежам и применимым допускам.
- Перевязку, толщину и заполнение доступных швов; соответствие кирпича и раствора проекту и документам партий.
- Марку, положение, диаметр и соединения доступной арматуры; предусмотренное размещение в растворном шве.
- Закладные детали, связи, опирания и другие скрываемые элементы — когда они входят в предъявленный этап.
- Предусмотренные записи журнала, схему, результаты осмотра, измерений и испытаний. Замечания должны быть устранены до разрешения следующей операции.
В КК1 предъявлена только открытая сетка СК1 над пятым рядом. Диаметр 4 мм и ячейка 50×50 мм — учебные проектные значения. Для пересекающихся стержней по 4 мм проектный шов 12 мм учитывает требование пункта 9.2.14 СП 70 к превышению суммы диаметров; пригодность всего узла определяют по своей РД, а не по этому примеру.
Марка раствора М100 в документе качества не является результатом испытания его прочности в стене на дату акта. Возможность продолжать кладку или нагружать её проверяют по проекту, ППР и необходимым подтверждениям. Для зимних условий нужны предусмотренные меры и отдельный контроль; календарная дата сама по себе не определяет режим работ.
Кто подписывает АОСР на кладку
В учебном примере четыре представителя: строительного контроля застройщика, подрядчика, строительного контроля подрядчика и привлечённого проектировщика. В PDF четыре поля подписей оставлены пустыми; для бумажного акта указаны четыре экземпляра. Представитель проектировщика приведён с должностью, документом полномочий и реквизитами организации.
По приложению № 3 к приказу № 344/пр проектировщик участвует, когда застройщик привлёк его для проверки соответствия работ проекту. Представителя отдельного исполнителя указывают в предусмотренном формой случае работ по договору с иным лицом; в примере такого исполнителя нет. Номера НРС представителей строительного контроля и сведения СРО указывают с учётом исключений формы для случаев, когда членство в СРО не требуется. Для своего объекта проверьте полномочия и фактический состав участников.
Пример СК1 относится к сетке кирпичной кладки. Для железобетонной плиты, стены или колонны есть образец АОСР на армирование перед бетонированием со своими проектными параметрами и проверками.
Где заканчивается этот этап кладки
| Этап | Что подтверждают | Граница примера |
|---|---|---|
| Нижний участок КК1 | Геометрию, перевязку и выполненные швы на указанном участке. | Пять рядов между указанными осями; вся стена не принята. |
| Сетка СК1 | Доступный элемент до закрытия раствором и шестым рядом. | Другие, уже закрытые сетки этим осмотром не подтверждаются. |
| Опирания и закладные | Предусмотренные проектом узлы до скрытия. | Не входят в учебный этап; требуют своих проверок. |
| Завершённая кладка | Приёмку по проекту до оштукатуривания и предусмотренные документы предыдущих этапов. | Этот PDF не разрешает штукатурить всю стену или монтировать перекрытие. |
Для законченной стены проверьте перечни и этапы освидетельствования по документации объекта. Если предусмотрено освидетельствование ответственной конструкции, оформляют отдельный акт освидетельствования ответственных конструкций (АООК). АОСР на сетку СК1 не заменяет этот документ.
АОСР на кладку стен и акт осмотра кирпичной кладки решают разные задачи. Осмотр дефектов существующей стены не становится освидетельствованием скрытых работ после смены заголовка. Для обследования и оценки несущей способности требуется соответствующий состав работ и заключение.
Для последующей отделки есть АОСР на штукатурку стен — отдельный образец слоя перед шпатлеванием. Сверьте этапы и состав документов своего объекта; образец сетки СК1 не заменяет приёмку стены перед штукатуркой.
Какие документы указать и приложить
- Рабочие чертежи с маркой стены, узлами армирования и границами предъявленного этапа.
- Документы качества фактических партий кирпича, раствора, сетки и других применённых изделий.
- Исполнительную схему и результаты предусмотренных осмотра, измерений, контроля и испытаний.
- Документы ранее принятых оснований и скрытых элементов, когда они нужны для текущего этапа.
Два вымышленных приложения в PDF показывают заполнение формы. Их отдельные файлы не входят в скачиваемый учебный акт. Не заменяйте реальные измерения, испытания или освидетельствование ранее закрытой арматуры номерами из образца.
Четыре ошибки при заполнении
1. В акте только «кладка стен»
Добавьте марку стены, участок, оси и отметки. Укажите, какой скрываемый элемент проверен и что разрешено делать дальше.
2. Скопированы пять рядов и сетка СК1
Это учебный узел. Необходимость армирования и его параметры берут из проекта своей конструкции.
3. Паспорт раствора подтверждает прочность стены
Документ поставленной смеси и результат контроля прочности раствора в кладке — разные подтверждения. Выполните предусмотренные проверки.
4. Все сетки проверены после завершения стены
Не описывайте закрытую арматуру как доступную для текущего осмотра. Используйте документы предыдущих проверок; при их отсутствии согласуйте фактический способ подтверждения для объекта.
Нормативные основания
Рекомендуемая форма АОСР — приложение № 3 к приказу № 344/пр: текст с изменениями от 23.06.2025 (PDF). Изменение № 369/пр с 01.03.2026 касается электронных форматов в пункте 5 порядка. PDF редактора предназначен для проверки и бумажного подписания; требования к электронному ведению ИД определяют отдельно.
СП 70.13330.2012: пункт 9.18.1 — приёмка кладки до оштукатуривания; 9.18.2 — освидетельствование скрытых элементов, включая арматуру; 9.18.3 — проверки завершённой кладки. Пункт 9.2.14 задаёт требования к армированной кладке. Текст с изменениями № 1, 3–7 читают вместе с последующими изменениями и сроками их введения.
Изменение № 8 к СП 70 имеет разные сроки введения. Новые редакции пунктов 9.2.14, 9.18.2 и 9.18.5 вступают в силу с 01.03.2027 по приказу № 353/пр. На дату учебного акта 07.10.2026 эти новые редакции ещё не применяются.
ГОСТ 530-2012 — керамический кирпич и камень; ГОСТ Р 58766-2019 — строительные растворы и растворные смеси. Стандарты материалов не заменяют приёмку выполненной кладки.
Проверено 07.10.2026. Для рабочего акта определяют применимость требований и редакции на даты работ, проект и технологию конкретного объекта. Размеры, марки материалов и следующий ряд в примере — решения вымышленной РД.
Вопросы об АОСР на кирпичную кладку
Как заполнить АОСР на кирпичную кладку стен?
Укажите объект, участников и представителей, конкретную стену и участок: марку, оси, отметки, толщину и объём или размеры. Назовите предъявленный скрытый элемент, рабочий чертёж, материалы и документы партий, результаты контроля, даты и следующий этап. В примере КК1 проверяется сетка в открытом шве перед следующим рядом.
Нужен ли акт скрытых работ на любую кирпичную кладку?
Приёмку каменных конструкций проводят до оштукатуривания. АОСР оформляют на элементы, скрываемые последующими работами, в том числе уложенную арматуру, закладные детали и места опирания. Перечень и границы этапов определяют по документации объекта. Один общий акт не заменяет проверку всех скрытых элементов стены.
Что написать в наименовании работы?
Укажите кладку конкретной стены на определённом участке и скрытый элемент, который предъявляете. Добавьте оси, отметки и ссылку на узел. Формулировка «кирпичная кладка стен» без границ не показывает, что проверено и какую работу разрешено выполнять дальше.
Как оформить армирование кирпичной кладки?
Предъявляйте сетку или другую арматуру, пока доступны её расположение, размеры и соединения. Укажите марку по проекту, участок, уровень установки и документы материала. Уже закрытые сетки подтверждают предусмотренными документами предыдущих этапов; текущий осмотр открытого шва их не подтверждает.
Обязательна ли сетка через каждые пять рядов?
Нет. Положение СК1 над пятым рядом в этом образце задано вымышленной РД. Необходимость армирования, шаг, диаметр и ячейку определяют для конкретной конструкции по проекту и применимым требованиям.
Чем подтвердить качество кирпича и раствора?
Приведите документы качества фактических партий и предусмотренные результаты контроля. ГОСТ 530-2012 относится к керамическому кирпичу и камню; для растворных смесей проверяют применимый стандарт и документ производителя. Марка М100 в документе смеси не доказывает фактическую прочность раствора в кладке на дату акта.
Можно ли этим актом разрешить монтаж перекрытия?
В примере разрешено закрыть проверенную сетку и выполнить следующий ряд по РД. Монтаж перекрытия, места опирания и нагружение требуют своих предусмотренных проверок и подтверждений, включая прочность, когда она необходима. Этот учебный акт их не охватывает.
АОСР и акт осмотра кирпичной кладки — одно и то же?
АОСР фиксирует освидетельствование конкретных скрываемых работ. Акт осмотра может описывать состояние существующей кладки, дефекты или результаты обследования. Учебный акт осмотра и обмеров указан здесь как приложение к АОСР; образец не является заключением об обследовании здания.
Где скачать образец и заполнить свой акт бесплатно?
На странице доступен полный заполненный учебный PDF с вымышленными данными и пустыми подписями. Свой акт заполните в бесплатном редакторе АОСР и скачайте PDF для проверки и подписания. Регистрация для образца и редактора не нужна.
